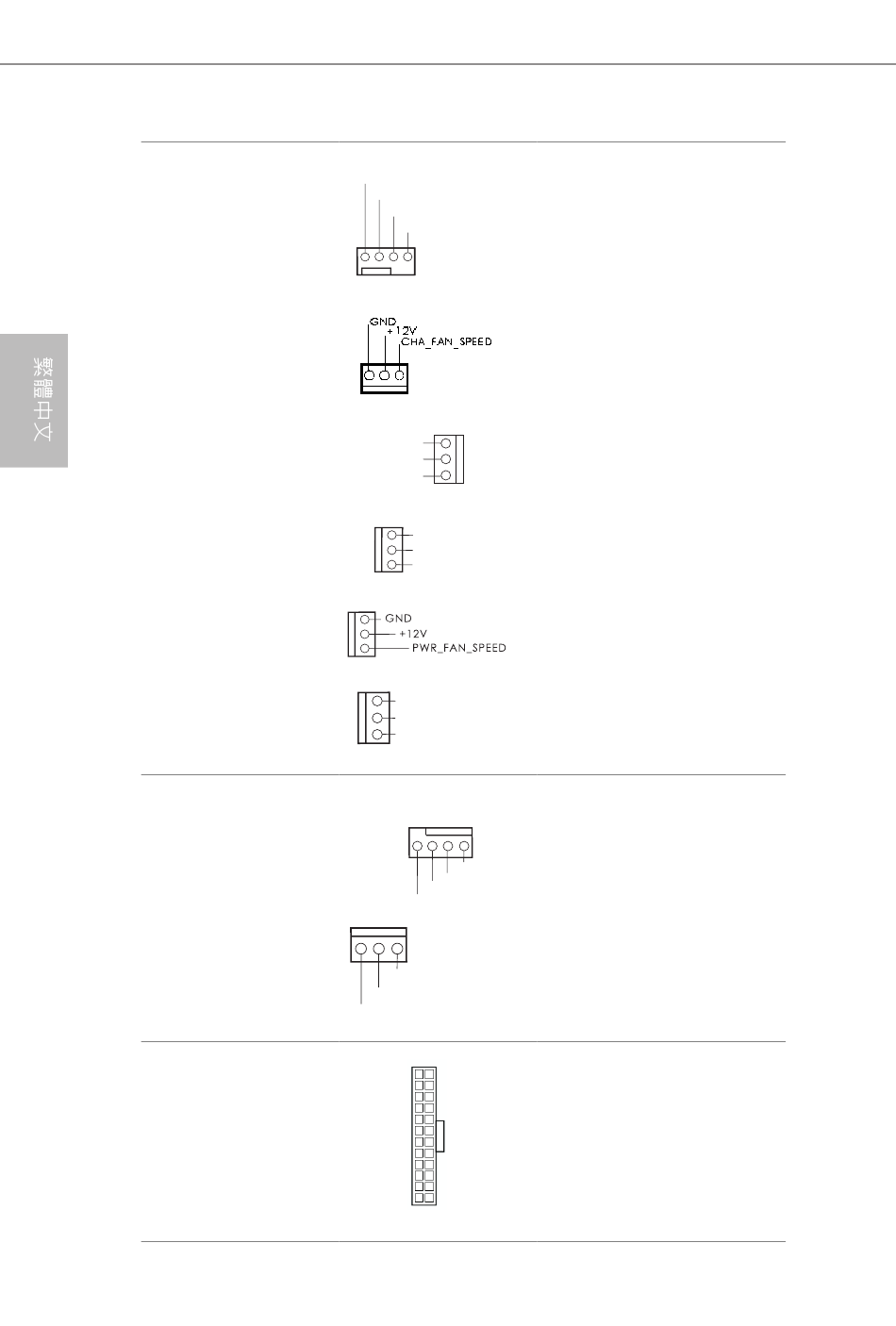

機殼、電源及 MOS 風扇
接頭
(4-pin CHA_FAN1)
（請參閱第 1 頁或第 2
頁，編號 37）
(3-pin CHA_FAN2)
（請參閱第 1 頁或第 2
頁，編號 34）
(3-pin CHA_FAN3)
（請參閱第 1 頁或第 2
頁，編號 19）
(3-pin CHA_FAN4)
（請參閱第 1 頁或第 2
頁，編號 42）
(3-pin PWR_FAN1)
（請參閱第 1 頁或第 2
頁，編號 41）
(3-pin MOS_FAN1)
（請參閱第 1 頁或第 2
頁，編號 43）
CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第 1 頁或第 2
頁，編號 3）
(3-pin CPU_FAN2)
（請參閱第 1 頁或第 2
頁，編號 4）
ATX 電源接頭
(24-pin ATXPWR1)
（請參閱第 1 頁或第 2
頁，編號 12）
198
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_SPEED
+ 12V
GND
GND
+ 12V
CHA_ FAN_SPEED
GND
+12V
MOS_FAN_SPEED
4 3 2 1
GN D
+ 12V
CPU_ FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CPU_FAN_SPEED
12 24
1 13
請將風扇纜線連接至風
扇接頭，並比對黑線及
接地針腳。
本主機板配備 4-Pin CPU
風扇 ( 靜音風扇 ) 接頭。
若您計畫連接 3-Pin CPU
風扇，請接至 Pin 1-3。
本主機板配備一組 24-pin
ATX 電源接頭。若要使用
20-pin ATX 電源供應器，
請插入 Pin 1 及 Pin 13。
