ASROCK Z87 OC Formula/ac Bedienungsanleitung Seite 93

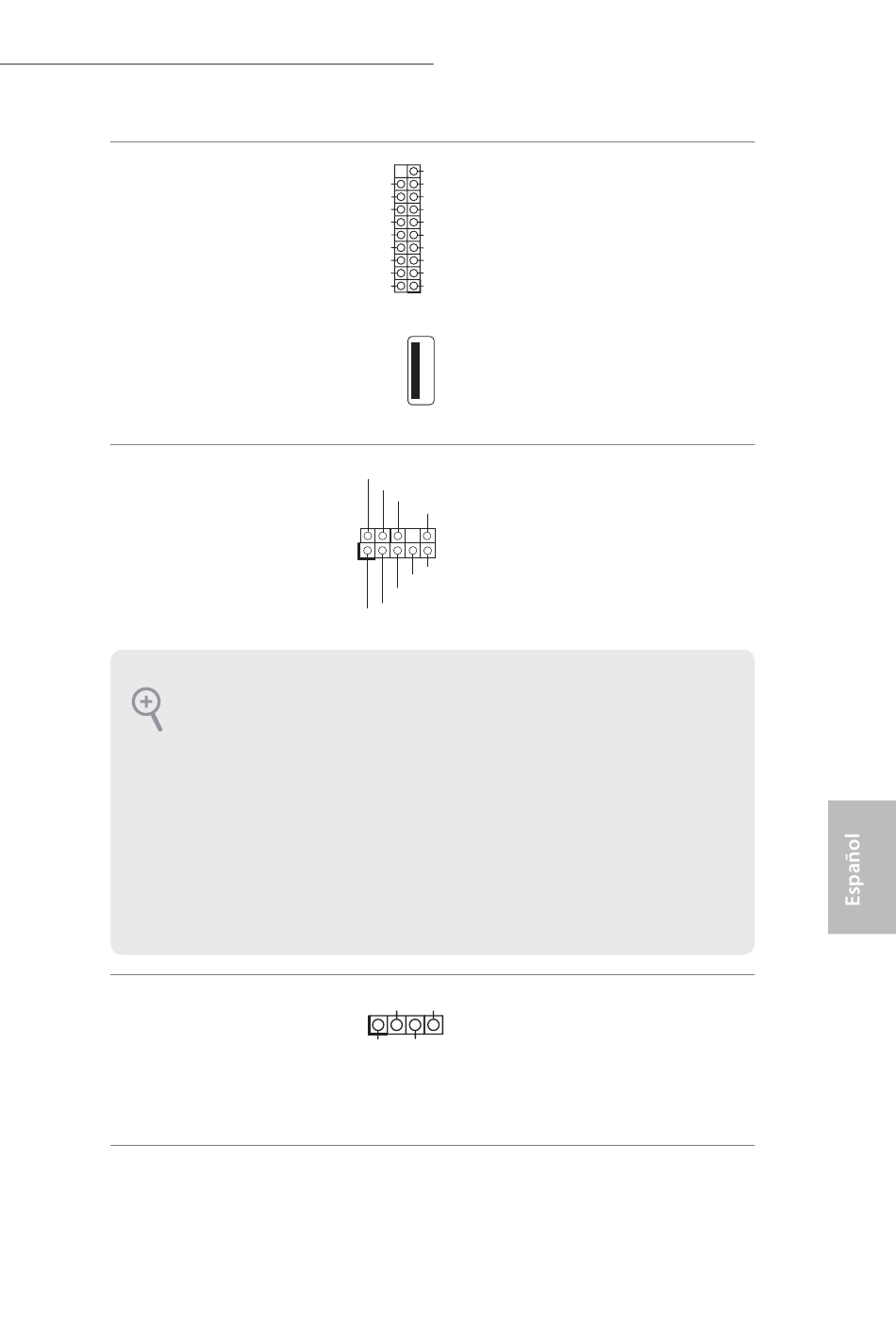

Cabezales USB 3.0
(USB3_8_9 de 19 pines)
(consulte la pág. 1 ó 2,
N.º 15)
(USB3_10_11 de 19 pines)
(consulte la pág. 1 ó 2,
N.º 16)
(USB3_12)
(consulte la pág. 1 ó 2, N.º
13)
Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9 pines)
(consulte la pág. 1 ó 2,
N.º 40)
1. El Audio de Alta Deinición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para
que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual
y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal
siguiendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario
que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la icha "micrófono frontal" (FrontMic) en el
panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).
Cabezal de altavoces del
chasis
(SPEAKER1 de 4 pines)
(consulte la pág. 1 ó 2,
N.º 25)
Z87 OC Formula/ac / Z87 OC Formula
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
GND
IntA_PA_SSRX+
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+ GND
IntA_PB_D-
GND
IntA_PA_D- IntA_PB_D+
IntA_PA_D+
Dummy
1
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
DUMMY SPEAKER
1
+5V DUMMY
Además de cuatro puertos
USB 3.0 en el panel I/O,
esta placa base contiene
dos cabezales y un puerto.
Cada cabezal USB 3.0
admite dos puertos.
Este cabezal se utiliza para
conectar dispositivos de
audio al panel de audio
frontal.
Conecte el altavoz del
chasis a este cabezal.
91 91
