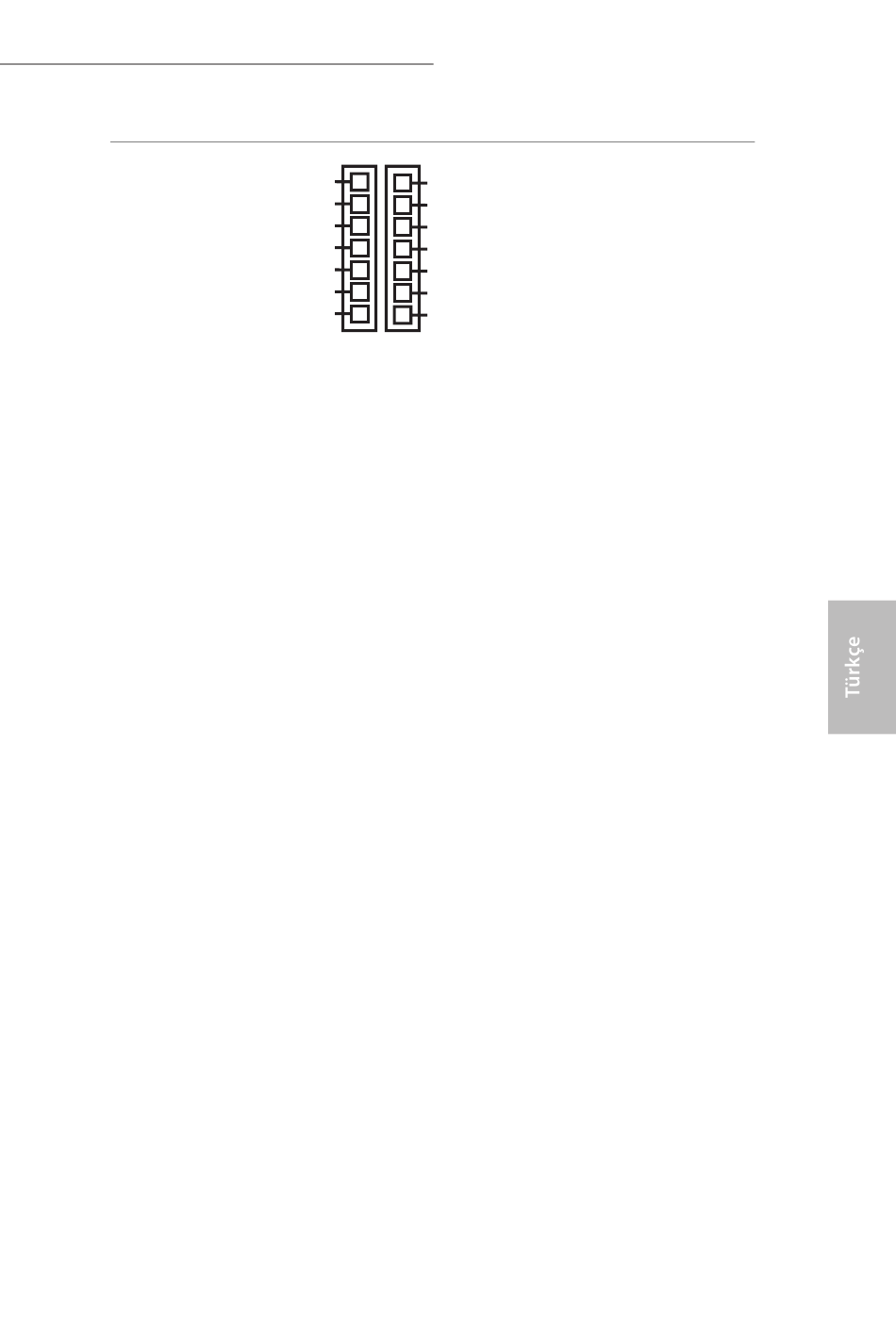

V-Probe
(7 pimli VOL_
CON1,
7 pimli VOL_
CON2)
(bkz. s.1 veya s.2,
No. 11)
IO
PCH_IREF
GFX VCOMP2
SA 1.5VPCH
RING 1.05PCH
VCOMP VCCM
CORE0 VCCin
GND GND
Z87 OC Formula/ac / Z87 OC Formula
Kullanıcılar, karttaki
bileşenlerin voltajını
ölçebilir.
PCH_IREF:
PCH1,5V IREF voltajı
VCOMP2:
İşlemci 2'nci COMP voltajı
1,5VPCH:
PCH 1,5V voltaj
1,05PCH:
PCH 1,05V voltaj
VCCM:
DRAM voltajı
VCC-in:
İşlemci giriş voltajı
G/Ç:
İşlemci G/Ç voltajı
GFX:
İşlemci GFX (Graik) voltajı
SA:
İşlemci sistem aracısı
voltajı
RING:
İşlemci Ring (önbellek)
voltajı
VCOMP:
İşlemci COMP voltajı
CORE0:
İşlemci CORE0 voltajı
