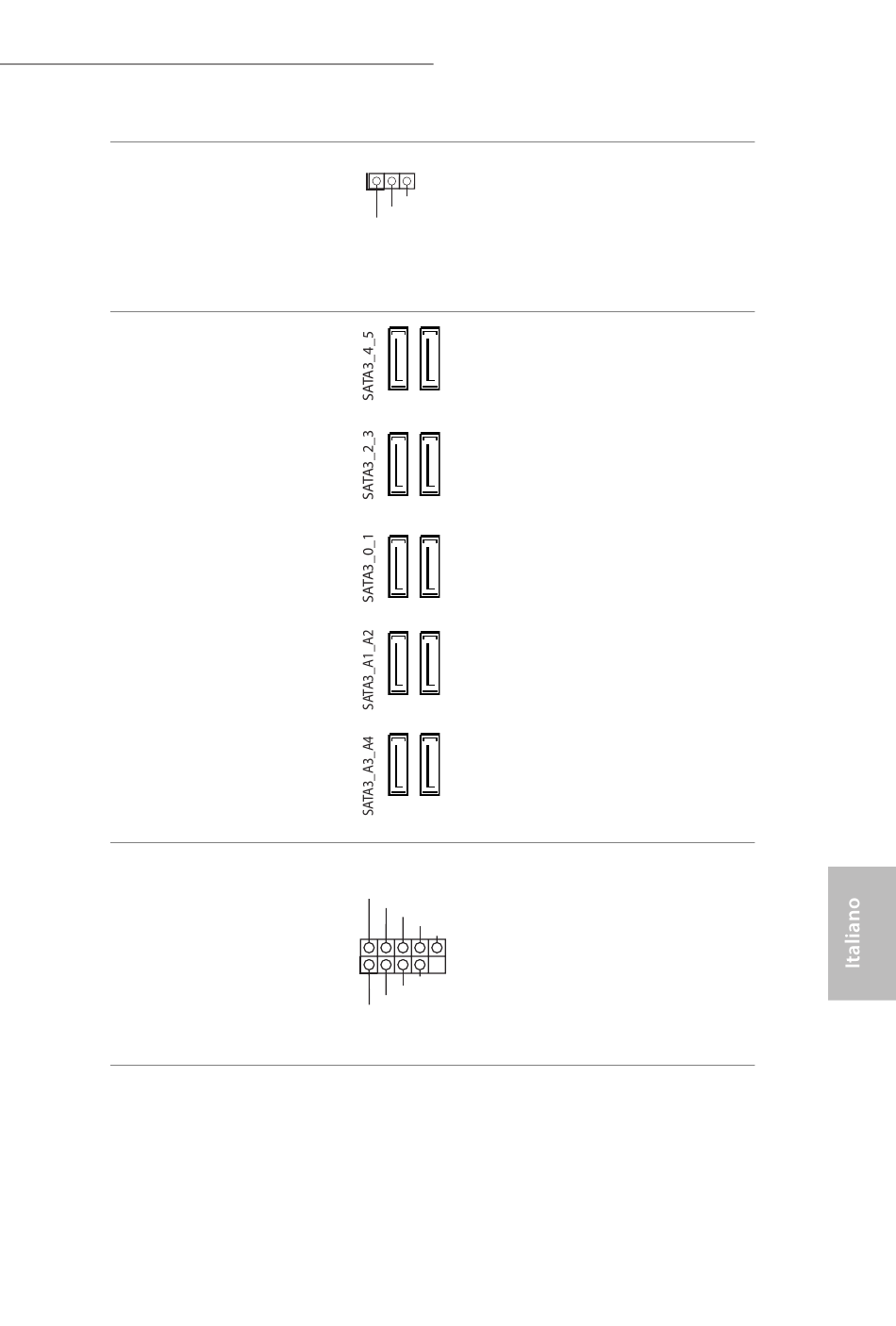

Header LED di
alimentazione
(PLED1 a 3 pin)
(vedere pag. 12, n. 17)
Connettori Serial ATA3
(SATA3_0_1:
vedere pag.1 o 2, n. 22)
(SATA1_2_3:
vedere pag. 1 o 2, n. 23)
(SATA3_4_5:
vedere pag. 1 o 2, n. 24)
(SATA3_A1_A2:
vedere pag.1 o 2, n. 21)
(SATA3_A3_A4:
vedere pag.1 o 2, n. 20)
Header USB 2.0
(USB2_3 a 9 pin)
(vedere pag. 1 o 2, n. 33)
(USB4_5 a 9 pin)
(vedere pag. 1 o 2, n. 36)
Z87 OC Formula/ac / Z87 OC Formula
Collegare il LED di
1
alimentazione chassis a
PLED-
PLED+
PLED+
questo header per indicare
lo stato di alimentazione
del sistema.
Questi dieci connettori
SATA3 supportano cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati ino a 6,0
Gb/s.
Per ridurre al minimo il
tempo d'avvio, usare le
porte SATA Intel ® Z87
(SATA3_0) per i dispositivi
di'avvio.
Oltre alle due porte USB
USB_PWR
2.0 sul pannello I/O, su
P-
P+
GND
questa scheda madre vi
DUMMY
sono due header. Ciascun
1
header USB 2.0 può
GND
P+
P- supportare due porte.
USB_PWR
