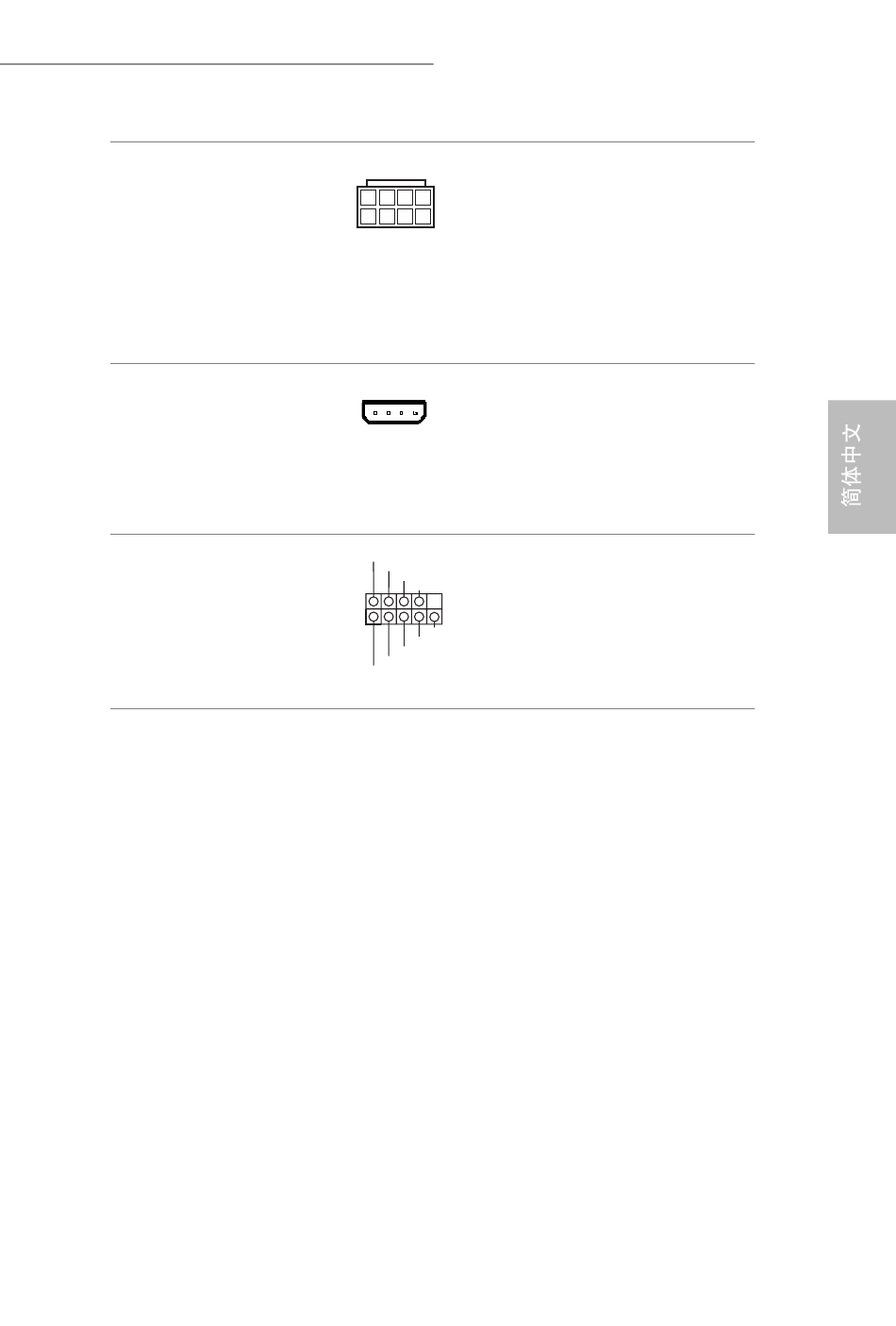

ATX 12V 电源接口
(8 针 ATX12V1)
（参见第 1 页或第 2 页，
第 1 个）
（8 针 ATX12V3）
（参见第 1 页或第 2 页，
第 2 个）
SLI/XFIRE 电源接口
（4 针 SLI/XFIRE_
PWR1）
（参见第 1 页或第 2 页，
第 39 个）
串行端口接脚
(9 针 COM1)
（参见第 1 页或第 2 页，
第 38 个）
Z87 OC Formula/ac / Z87 OC Formula
此主板提供 8 针 ATX
8 5
12V 电源接口。要使用 4
针 ATX 电源，请沿针脚
4 1
1 和针脚 5 插接它。
当此主板上安装有两个
图形卡时，请通过硬盘
电源接口连接此接口。
RRXD1
此 COM1 接脚支持串行
DDTR#1
DDSR#1
CCTS#1
端口模块。
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
