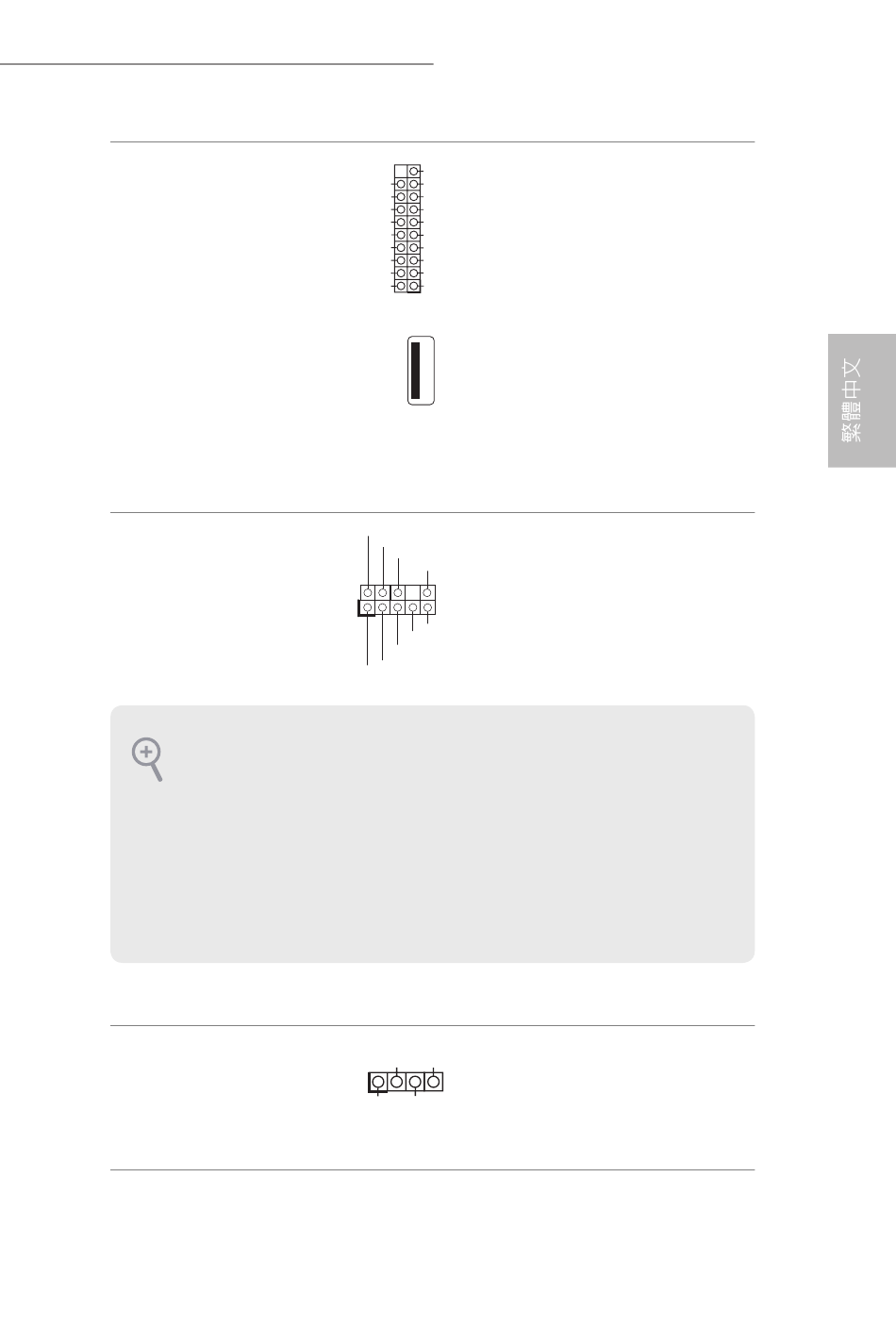

USB 3.0 排針
(19-pin USB3_8_9)
（請參閱第 1 頁或第 2
頁，編號 15）
(19-pin USB3_10_11)
（請參閱第 1 頁或第 2
頁，編號 16）
(USB3_12)
（請參閱第 1 頁或第 2
頁，編號 13）
前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第 1 頁或第 2
頁，編號 40）
1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援
HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2. 若您使用 AC'97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC'97 音訊面板上
連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄
音音量」。
機殼喇叭排針
(4-pin SPEAKER1)
（請參閱第 1 頁或第 2
頁，編號 25）
Z87 OC Formula/ac / Z87 OC Formula
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
GND
IntA_PA_SSRX+
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+ GND
IntA_PB_D-
GND
IntA_PA_D- IntA_PB_D+
IntA_PA_D+
Dummy
1
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
DUMMY SPEAKER
1
+5V DUMMY
除了 I/O 面板上的四個
USB 3.0 連接埠外，在本
主機板上還有另外兩組
排針及一個連接埠。各
USB 3.0 排針皆可支援兩
個連接埠。
本排針適用於連接音訊
裝置至前面板音訊。
請將機殼喇叭連接至此
排針。
