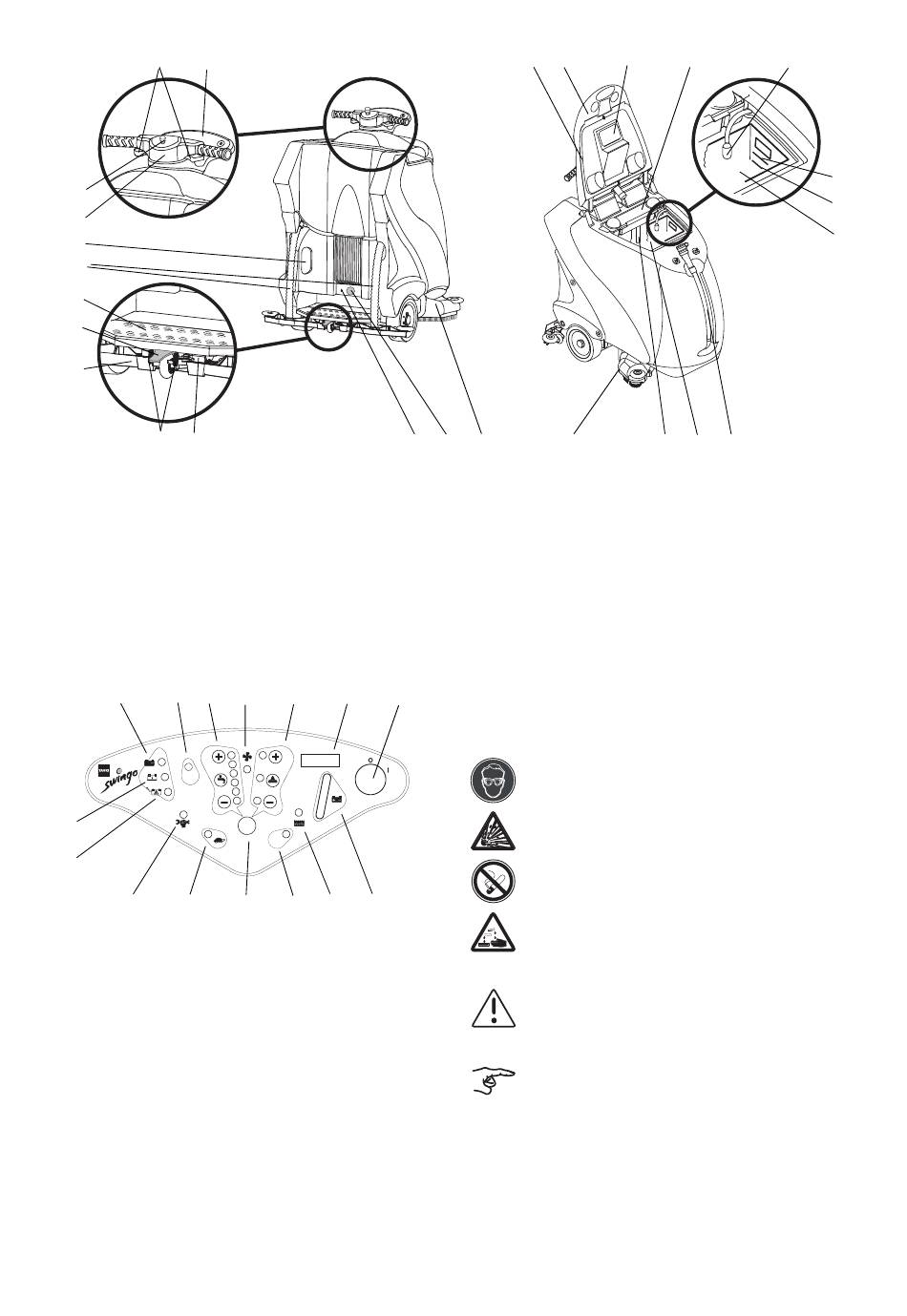

Aufbauübersicht
2 1
3
4
5
6
7
8
9
10 11

Bedientableau

1
Fahrgeber (Vor- oder Rückfahrtsfahrt)
2
Not-Aus Taste
3
Lenkung und Hupe
4
Netzkabel für internes Batterieladegerät
5
Saugschlauch
6
Trittfläche mit Sicherheitsschalter
7
Montagehilfe für die Saugdüse
8
Saugdüse
9
Arretierfeder Saugdüse
10
Saugdüsenaufhängung
11
Manuelle Bremsentriegelung (Taste muss gehalten werden!)
12
Ladestecker für externes Batterieladegerät (nur non BMS-Maschinen)
13
Bedientableau
33 32 31
Spot
34
35
36 37
Schlüsselschalter
27
Display (Beim einschalten: Stunden Total / Fehlermeldung: siehe
28
Störungen)
Taste Bürsten EIN/AUS ( +/- Tasten für den Bürstendruck)
29
Taste Saugaggregat
30
Taste Reinigungslösung EIN/AUS ( +/- Tasten für die Dosierungsmenge)
31
Punktuelle Reinigung, kurzzeitige maximale Leistung
32
Batterie ist geladen
33
Batterie lädt, nur mit dem internen Batterieladegerät (Netzstecker
34
eingesteckt)
Störung Batterie/Netzgerät
35
Wartungsanzeige
36
Taste Langsamfahrt (Wird für heikle Fahrsituationen eingesetzt)
37
Taste Start/Stop (Zuletzt verwendetes Reinigungsprogramm)
38
Eco-Funktion (Energiesparbetrieb)
39
Anzeige Schmutzwassertank voll
40
Batteriestandsanzeige
41
22
30 29 28 27
Start
Start
Stop
Eco
38 39 40 41
26 25
12 13 14 15
Werkzeugaggregat
14
Arretierhebel für Werkzeuge
15
Sonde (Schmutzwassertank voll)
16
Schmutzwassertank
17
Entleerschlauch
18
Flextank mit Dosierbecher
19
Füllhöhe halb (rote Linie)
20
Füllhöhe max. (rote Linie)
21
Ansaugfilter (Frischwasser)
22
Grobschmutzkorb
23
Saugfilter
24
Tankdeckel
25
Dichtung des Tankdeckels
26

Vor Inbetriebnahme

Batterien
Sicherheitsmassnahmen im Umgang mit Batterien:
• Bei Arbeiten an den Batterien müssen Sie die Schutzbrille
tragen.
• Nie mit offenem Feuer oder glühenden Gegenständen in die
Nähe der Batterien kommen, denn durch das in den Zellen
vorhandene Knallgas besteht Explosionsgefahr!
• Rauchverbot!
• Verätzungsgefahr!
Achtung:
Die Batterien müssen immer sauber und trocken sein. Keine
metallenen Gegenstände auf die Batterien legen.
Das eingebaute Batterieladegerät ist nur für wartungsfreie
Gel - Traktionsblockbatterien geeignet.
