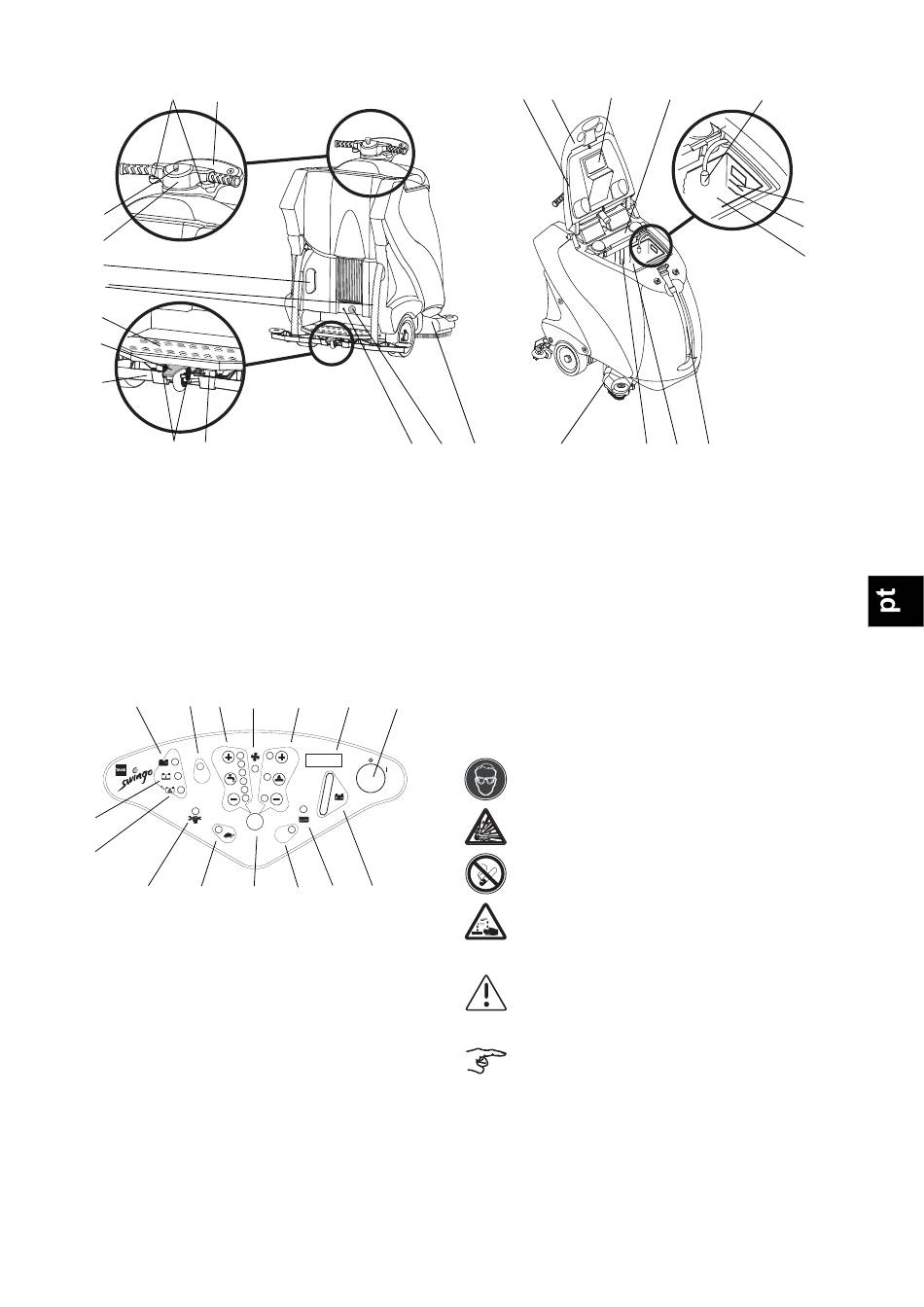

Aspecto geral

2 1
3
4
5
6
7
8
9
10 11

Painel do operador

1
Controlo de velocidade (avançar/recuar)
2
Botão de paragem de emergência
3
Volante (pega) e buzina
4
Cabo eléctrico para o carregador integrado das baterias
5
Mangueira de sucção
6
Painel de funcionamento com interruptor de segurança
7
Pedal de montagem do rodo
8
Rodo
9
Tranca do rodo
10
Suporte do rodo
11
Soltar manualmente o travão (o botão deve manter-se em baixo!)
12
Ficha para carregamento do carregador da bateria exterior (só para
13
máquinas não BMS)
Painel do operador
33 32 31 30
Spot
34
35
36 37
Interruptor de chave
27
Painel (ligado: Total de horas/Mensagem de erro: Ver Avarias)
28
Botão ON/OFF para ligar/desligar a escova (botão +/- para a pressão da
29
escova)
Botão de aspiração
30
Botão ON/OFF para ligar/desligar a solução de limpeza (botão +/- para
31
quantidade da dosagem)
Ponto de limpeza, máximo consumo eléctrico a curto-prazo
32
Baterias completamente carregadas
33
Carregamento baterias, só com carregador interno (tomada principal
34
ligada)
Avaria na unidade das baterias/corrente
35
Indicador de Assistência
36
Botão redução velocidade (usado em situações de condução difíceis)
37
Botão Start/Stop (cargas usadas no último ajustamento))
38
Eco-Função (modo de poupança de energia)
39
Indicador de tanque de recuperação cheio
40
Indicador baterias
41
12
29 28 27
Start
Start
Stop
Eco
38 39 40 41
26 25 24
13 14 15
Escova
14
Manípulo de ajustamento para acessórios
15
Sonda indicadora de tanque de recuperação cheio
16
Tanque de recuperação
17
Mangueira de drenagem
18
Tanque Flex com copo doseador
19
Nível de enchimento médio (linha vermelha)
20
Nível máx de enchimento (linha vermelha)
21
Tubagem e filtro de abastecimento da solução
22
Filtro da sujidade
23
Filtro de sucção
24
Tampão de manutenção
25
Vedante da tampa do tanque
26
Preparação para funcionamento/Funcionamento
Baterias
Medidas de segurança quando se trabalha com baterias:
• Devem usar-se óculos de protecção quando se trabalha com
as baterias.
• Não exponha as baterias a chama viva ou calor devido ao
perigo de explosão do gás electrolitico presente nas células!
• Não fumar!
• Perigo de queimaduras químicas!
Cuidado:
A superfície das baterias deve estar sempre limpa e seca. Não
coloque quaisquer objectos de metal nas baterias.
O carregador integrado só é indicado para blocos de baterias
sem manutenção de tracção com gel.
23 22
21
20
19
16 17 18
103
