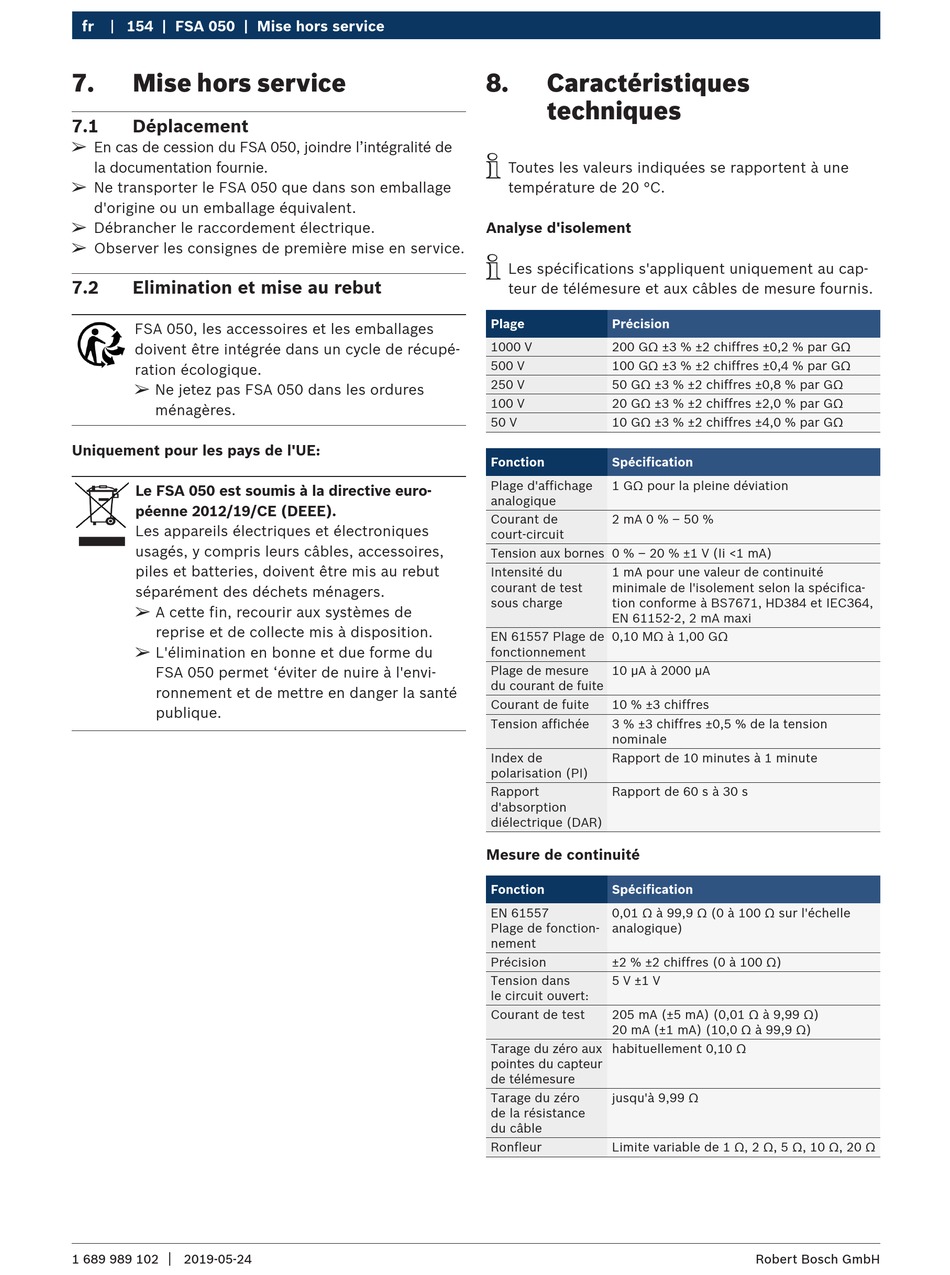

154 | FSA 050 | Mise hors service
7.
Mise hors service
7.1
Déplacement
En cas de cession du FSA 050, joindre l'intégralité de
la documentation fournie.
Ne transporter le FSA 050 que dans son emballage
d'origine ou un emballage équivalent.
Débrancher le raccordement électrique.
Observer les consignes de première mise en service.
7.2
Elimination et mise au rebut
FSA 050, les accessoires et les emballages
doivent être intégrée dans un cycle de récupé-
ration écologique.
Ne jetez pas FSA 050 dans les ordures
ménagères.
Uniquement pour les pays de l'UE:
Le FSA 050 est soumis à la directive euro-
péenne 2012/19/CE (DEEE).
Les appareils électriques et électroniques
usagés, y compris leurs câbles, accessoires,
piles et batteries, doivent être mis au rebut
séparément des déchets ménagers.
A cette fin, recourir aux systèmes de
reprise et de collecte mis à disposition.
L'élimination en bonne et due forme du
FSA 050 permet 'éviter de nuire à l'envi-
ronnement et de mettre en danger la santé
publique.
|
1 689 989 102
2019-05-24
8.
Caractéristiques
techniques
i
Toutes les valeurs indiquées se rapportent à une
température de 20 °C.
Analyse d'isolement
i
Les spécifications s'appliquent uniquement au cap-
teur de télémesure et aux câbles de mesure fournis.
Plage
Précision
1000 V
200 GΩ ±3 % ±2 chiffres ±0,2 % par GΩ
500 V
100 GΩ ±3 % ±2 chiffres ±0,4 % par GΩ
250 V
50 GΩ ±3 % ±2 chiffres ±0,8 % par GΩ
100 V
20 GΩ ±3 % ±2 chiffres ±2,0 % par GΩ
50 V
10 GΩ ±3 % ±2 chiffres ±4,0 % par GΩ
Fonction
Spécification
Plage d'affichage
1 GΩ pour la pleine déviation
analogique
Courant de
2 mA 0 % – 50 %
court-circuit
Tension aux bornes 0 % – 20 % ±1 V (Ii <1 mA)
Intensité du
1 mA pour une valeur de continuité
courant de test
minimale de l'isolement selon la spécifica-
sous charge
tion conforme à BS7671, HD384 et IEC364,
EN 61152-2, 2 mA maxi
EN 61557 Plage de
0,10 MΩ à 1,00 GΩ
fonctionnement
Plage de mesure
10 μA à 2000 μA
du courant de fuite
Courant de fuite
10 % ±3 chiffres
Tension affichée
3 % ±3 chiffres ±0,5 % de la tension
nominale
Index de
Rapport de 10 minutes à 1 minute
polarisation (PI)
Rapport
Rapport de 60 s à 30 s
d'absorption
diélectrique (DAR)
Mesure de continuité
Fonction
Spécification
EN 61557
0,01 Ω à 99,9 Ω (0 à 100 Ω sur l'échelle
Plage de fonction-
analogique)
nement
Précision
±2 % ±2 chiffres (0 à 100 Ω)
Tension dans
5 V ±1 V
le circuit ouvert:
Courant de test
205 mA (±5 mA) (0,01 Ω à 9,99 Ω)
20 mA (±1 mA) (10,0 Ω à 99,9 Ω)
Tarage du zéro aux
habituellement 0,10 Ω
pointes du capteur
de télémesure
Tarage du zéro
jusqu'à 9,99 Ω
de la résistance
du câble
Ronfleur
Limite variable de 1 Ω, 2 Ω, 5 Ω, 10 Ω, 20 Ω
Robert Bosch GmbH
