Bosch FSA 500 Originalbetriebsanleitung

Bosch FSA 500 Originalbetriebsanleitung

Fahrzeug-system-analyse
Vorschau ausblenden Andere Handbücher für FSA 500:
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 4
FSA 500
de Originalbetriebsanleitung
en Original instructions
bg
Оригинална инструкция
cs Původní návod k používání
da Original brugsanvisning
el
Πρωτότυπο εγχειρίδιο χρήσης
es Manual original
fi Alkuperäiset ohjeet
fr Notice originale
hr
Originalne upute za rad
hu
Eredeti üzemeltetési útmutató
it Istruzioni originali
ja
取扱説明書の原本
ko
사용설명서
nl Oorspronkelijke gebruiksaanwijzing
no Original driftsinstruks
pl Oryginalna instrukcja eksploatacji
pt Manual original
ro
Instrucțiuni de utilizare originale
ru
Pуководство по эксплуатации
sv Bruksanvisning i original
tr Orijinal işletme talimatı
zh 原始的指南
Fahrzeug-System-Analyse
Vehicle System Analysis
Анализаторът на системите на автомобила
Systémová analýza vozidla
Køretøjssystemanalyse
Η ανάλυση συστημάτων οχήματος
Analizador de sistemas de vehículo
Ajoneuvon järjestelmäanalyysi
Système d'analyse pour véhicules
Analiza sustava vozilai
Járműrendszer-analízis
Sistema di analisi per veicoli
車両システムの分析
차량 시스템 분석
Voertuig-Systeem-Analyse
Systemanalyse for kjøretøy
Analiza układów pojazdu
Análise do sistema do veículo
Analiza sistemelor vehiculului
Анализ систем автомобиля
Ordonssystemanalysen
Araç sistem analizi
发动机系统分析仪
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Bosch FSA 500

  • Seite 1 FSA 500 de Originalbetriebsanleitung Fahrzeug-System-Analyse en Original instructions Vehicle System Analysis Оригинална инструкция Анализаторът на системите на автомобила cs Původní návod k používání Systémová analýza vozidla da Original brugsanvisning Køretøjssystemanalyse Η ανάλυση συστημάτων οχήματος Πρωτότυπο εγχειρίδιο χρήσης es Manual original Analizador de sistemas de vehículo...
  • Seite 2 1 689 989 411 2019-04-01 Robert Bosch GmbH...
  • Seite 3 | FSA 500 | 3 de – Inhaltsverzeichnis en – Contents bg – Съдържание cs – Obsah da – Indholdsfortegnelse el - Περιεχόμενα es - Índice fi – Sisällysluettelo fr – Sommaire hr – Sadržaj hu – Tartalom it – Indice ja –...
  • Seite 4: Inhaltsverzeichnis

    4 | FSA 500 | de – Inhaltsverzeichnis Verwendete Symbolik Bedienung In der Dokumentation Einschalten / Ausschalten 1.1.1 Warnhinweise – Aufbau und Bedeutung 5 5.1.1 Einschalten 1.1.2 Symbole – Benennung und Bedeutung 5 5.1.2 Ausschalten Auf dem Produkt Hinweise für die Messung...
  • Seite 5: Verwendete Symbolik

    Das Signalwort zeigt die Eintrittswahrscheinlichkeit sowie die Schwere der Gefahr bei Missachtung: Vorsicht! 1. Zündung ausschalten. Signalwort Eintrittswahrschein- Schwere der Gefahr bei 2. FSA 500 mit Batterie (B–) oder Motormasse verbinden. lichkeit Missachtung 3. Zündung einschalten. GEFAHR Unmittelbar drohende Tod oder schwere Körper-...
  • Seite 6: Benutzerhinweise

    RED 2014/53/EU (Radio Equipment Directive) ist ein Diese sind vor Inbetriebnahme, Anschluss und Bedie- elektrisches oder elektronisches Erzeugnis (Komponen- nung von FSA 500 sorgfältig durchzulesen und zwin- te), das zum Zweck der Funkkommunikation und/oder gend zu beachten. der Funkortung bestimmungsgemäß Funkwellen aus- strahlt und/oder empfängt.

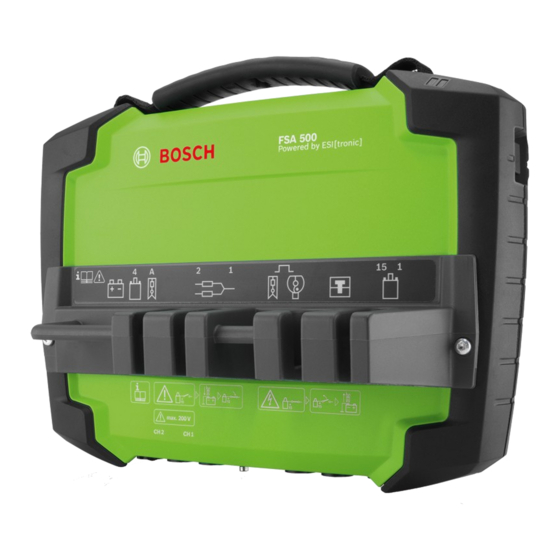

  • Seite 7: Produktbeschreibung

    FSA 500 ist ein tragbares Testgerät für die Prüftechnik oder Windows 10 und mindestens einer freien USB- in Kraftfahrzeug-Werkstätten. Schnitt stelle für den Bluetooth-USB-Adapter oder die FSA 500 ist für die Prüfung von Fahrzeugen mit Otto-, USB-Ver bin dungsleitung. Wankel- und Diesel-Antriebe geeignet. Geprüft wird die Mindestanforderungen an PC/Laptop:...
  • Seite 8: Sonderzubehör

    Ihrem Bosch-Vertragshändler. Gerätebeschreibung Powered by ESI[tronic] FSA 500 besteht aus der Messeinheit mit interner Ak- kuversorgung, einem Netzteil mit Netzanschlussleitung zur Versorgung der Messeinheit und zum Aufladen des internen Akkus. Für den Anschluss an PC/Laptop wird die USB-Verbindungsleitung oder der Bluetooth-USB- Adapter verwendet.
  • Seite 9: Anschlussleiste Fsa

    (Sonderzubehör) Anschluss siehe Fig. 2, Pos. 6. Bei Drehzahlmessung mit Klemmgeber muss immer die Adapterleitung 1 684 465 513 zwischen Anschlussbuchse FSA 500 (Pos. 7) und den Anschlussleitungen für den Klemmgeber angeschlossen werden. Die Farbkennzeichnungen an den Anschlussleitungen verweisen auf den richtigen Anschluss am FSA 500.
  • Seite 10: Messleitung Mit Spannungsteiler

     Installation startet. 2. Bildschirmhinweise beachten und befolgen. Am Ende der Installation erfolgt die Ersteinrichtung der CoRe-Software. 3. Wird FSA 500 als nicht vernetzte Anwendung ver- wendet, die Variante Server für das CoRe-Netzwerk auswählen. 4. Die weiteren Einstellungen der Ersteinrichtung vor- nehmen und bestätigen.
  • Seite 11: Fsa 500 Einstellungen

    Um im Startbild von FSA 500 die FSA 050-Prüf- schritte anwählen zu können, muss FSA 050 zuerst 4.4.1 Konfiguration USB-Verbindung konfiguriert werden. 1. FSA 500 einschalten und über USB mit PC/Laptop verbinden. 4.4.3 Konfiguration FSA 050 2. In "CoRe" die Anwendung "FSA 050/500" wählen.
  • Seite 12: 5. Bedienung

    12 | FSA 500 | Bedienung Bedienung Messungen mit FSA 500 sind nur in trockener Umge- bung erlaubt. Einschalten / Ausschalten 5.1.1 Einschalten FSA 500 darf nicht für die Messung der Spannungs- freiheit an Elektrofahrzeugen und Hybridfahrzeugen Zur Vermeidung der Bildung von Kondenswasser verwendet werden.
  • Seite 13: Instandhaltung

    Instandhaltung | FSA 500 | 13 Instandhaltung Außerbetriebnahme Reinigung Vorübergehende Stilllegung Das Gehäuse des FSA 500 nur mit weichen Tüchern und Bei längerem Nichtbenutzen: ¶ neutralen Reinigungsmitteln reinigen. Keine scheuern- FSA 500 vom Stromnetz trennen. den Reinigungsmittel und keine grobe Werkstattputz- Ortswechsel lappen verwenden.
  • Seite 14: 8. Technische Daten

    14 | FSA 500 | Technische Daten Technische Daten Akku Maße und Gewichte Eigenschaft Wert/Bereich Akku-Standzeit < 4 h Eigenschaft Wert/Bereich Ladezeit für Akkukapazität > 70% < 1 h Abmessungen (B x H x T) 200 x 280 x 110 mm (bei leerem Akku und FSA 500 aus- 7.9 x 11.0 x 4.3 inch...
  • Seite 15: Messfunktionen

    Technische Daten | FSA 500 | 15 8.10 Messfunktionen 8.10.1 Motortest Messfunktionen Messbereiche Auflösung Sensoren Drehzahl 450 min – 6000 min 10 min Anschlussleitung B+/B– 100 min – 12000 min 10 min Triggerzange, Sekundär-Messwertgeber, Anschlussleitung Kl. 1 250 min – 7200 min...
  • Seite 16: Spezifikation Messleitungen

    16 | FSA 500 | Technische Daten 8.10.3 Spezifikation Messleitungen Benennung Bestellnummer Mess- Max. Messspannung Ausgangsempfindlich- Max. Ausgangsspan- kategorie keit Sensor nung an Messleitung Anschlussleitung B+/B– 1 684 460 286 CAT 1 60 V DC/30 V AC/ – 60 V...
  • Seite 17: Oszilloskop-Messfunktionen

    Technische Daten | FSA 500 | 17 8.10.5 Oszilloskop-Messfunktionen Messfunktionen Messbereich Sensoren Sekundärspannung 5 kV – 50 kV Sekundär- Messwertgeber Primärspannung 20 V – 500 V Anschluss- leitung Kl. 1 Spannung 200 mV – 200 V Multi-Messleitung CH1 / CH2 AC-Kopplung 200 mV –...
  • Seite 326 Robert Bosch GmbH Automotive Service Solutions Franz-Oechsle-Straße 4 73207 Plochingen DEUTSCHLAND www.bosch.com bosch.prueftechnik@bosch.com 1 689 989 411 | 2019-04-01...
