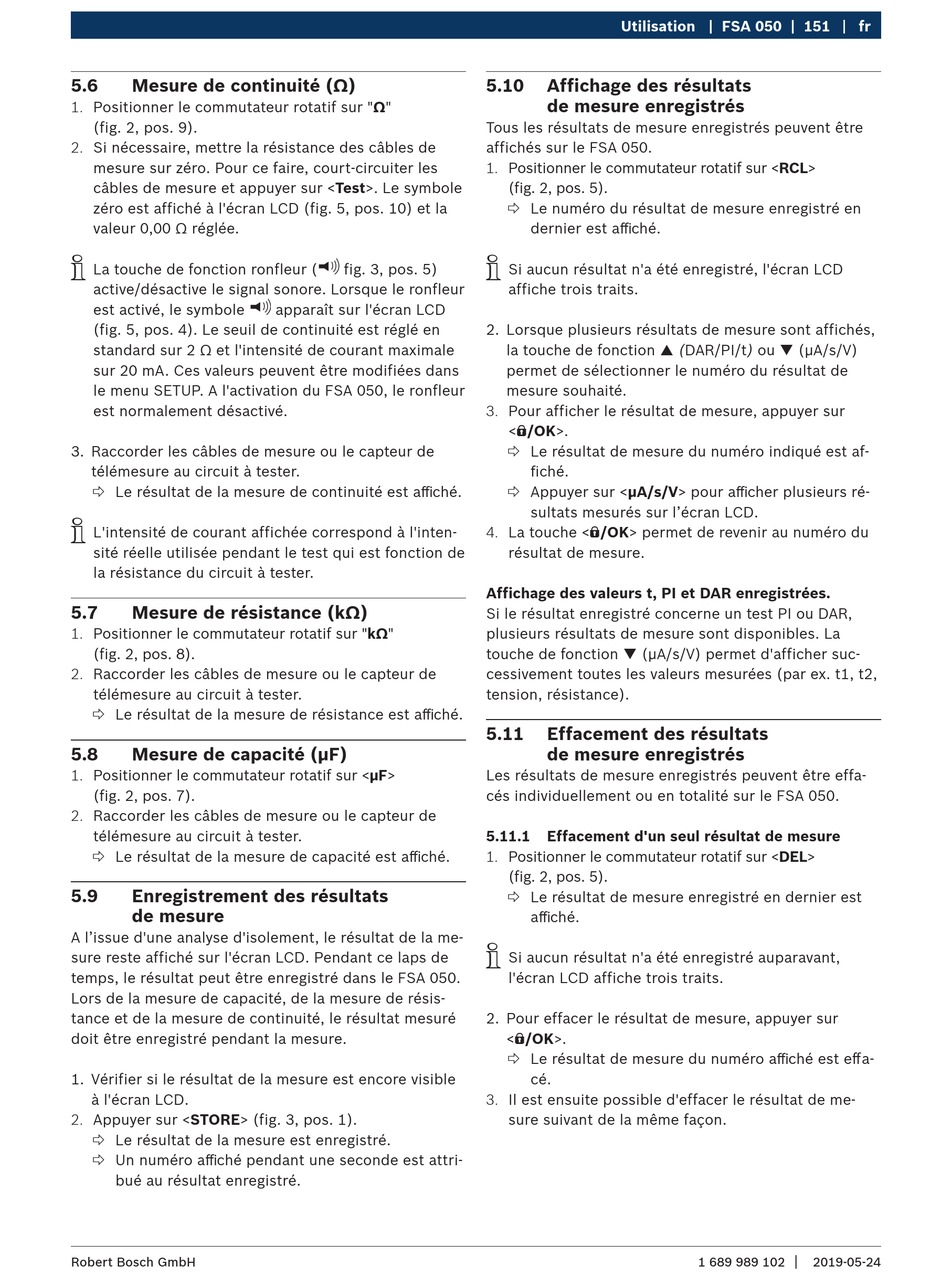

5.6 Mesure de continuité (Ω)
1. Positionner le commutateur rotatif sur "Ω"
(fig. 2, pos. 9).
2. Si nécessaire, mettre la résistance des câbles de
mesure sur zéro. Pour ce faire, court-circuiter les
câbles de mesure et appuyer sur <Test>. Le symbole
zéro est affiché à l'écran LCD (fig. 5, pos. 10) et la
valeur 0,00 Ω réglée.
i
La touche de fonction ronfleur (
active/désactive le signal sonore. Lorsque le ronfleur
est activé, le symbole
(fig. 5, pos. 4). Le seuil de continuité est réglé en
standard sur 2 Ω et l'intensité de courant maximale
sur 20 mA. Ces valeurs peuvent être modifiées dans
le menu SETUP. A l'activation du FSA 050, le ronfleur
est normalement désactivé.
3. Raccorder les câbles de mesure ou le capteur de
télémesure au circuit à tester.
 Le résultat de la mesure de continuité est affiché.
i
L'intensité de courant affichée correspond à l'inten-
sité réelle utilisée pendant le test qui est fonction de
la résistance du circuit à tester.
5.7 Mesure de résistance (kΩ)
1. Positionner le commutateur rotatif sur "kΩ"
(fig. 2, pos. 8).
2. Raccorder les câbles de mesure ou le capteur de
télémesure au circuit à tester.
 Le résultat de la mesure de résistance est affiché.
5.8 Mesure de capacité (µF)
1. Positionner le commutateur rotatif sur <µF>
(fig. 2, pos. 7).
2. Raccorder les câbles de mesure ou le capteur de
télémesure au circuit à tester.
 Le résultat de la mesure de capacité est affiché.
5.9 Enregistrement des résultats
de mesure
A l'issue d'une analyse d'isolement, le résultat de la me-
sure reste affiché sur l'écran LCD. Pendant ce laps de
temps, le résultat peut être enregistré dans le FSA 050.
Lors de la mesure de capacité, de la mesure de résis-
tance et de la mesure de continuité, le résultat mesuré
doit être enregistré pendant la mesure.
1. Vérifier si le résultat de la mesure est encore visible
à l'écran LCD.
2. Appuyer sur <STORE> (fig. 3, pos. 1).
 Le résultat de la mesure est enregistré.
 Un numéro affiché pendant une seconde est attri-
bué au résultat enregistré.
Robert Bosch GmbH
fig. 3, pos. 5)
apparaît sur l'écran LCD
Utilisation | FSA 050 | 151
5.10 Affichage des résultats
de mesure enregistrés
Tous les résultats de mesure enregistrés peuvent être
affichés sur le FSA 050.
1. Positionner le commutateur rotatif sur <RCL>
(fig. 2, pos. 5).
 Le numéro du résultat de mesure enregistré en
dernier est affiché.
i
Si aucun résultat n'a été enregistré, l'écran LCD
affiche trois traits.
2. Lorsque plusieurs résultats de mesure sont affichés,
la touche de fonction  (DAR/PI/t) ou  (µA/s/V)
permet de sélectionner le numéro du résultat de
mesure souhaité.
3. Pour afficher le résultat de mesure, appuyer sur
/OK>.
<

 Le résultat de mesure du numéro indiqué est af-
fiché.
 Appuyer sur <μA/s/V> pour afficher plusieurs ré-
sultats mesurés sur l'écran LCD.
/OK> permet de revenir au numéro du
4. La touche <

résultat de mesure.
Affichage des valeurs t, PI et DAR enregistrées.
Si le résultat enregistré concerne un test PI ou DAR,
plusieurs résultats de mesure sont disponibles. La
touche de fonction  (µA/s/V) permet d'afficher suc-
cessivement toutes les valeurs mesurées (par ex. t1, t2,
tension, résistance).
5.11 Effacement des résultats
de mesure enregistrés
Les résultats de mesure enregistrés peuvent être effa-
cés individuellement ou en totalité sur le FSA 050.
5.11.1 Effacement d'un seul résultat de mesure
1. Positionner le commutateur rotatif sur <DEL>
(fig. 2, pos. 5).
 Le résultat de mesure enregistré en dernier est
affiché.
i
Si aucun résultat n'a été enregistré auparavant,
l'écran LCD affiche trois traits.
2. Pour effacer le résultat de mesure, appuyer sur
/OK>.
<

 Le résultat de mesure du numéro affiché est effa-
cé.
3. Il est ensuite possible d'effacer le résultat de me-
sure suivant de la même façon.
fr
|
