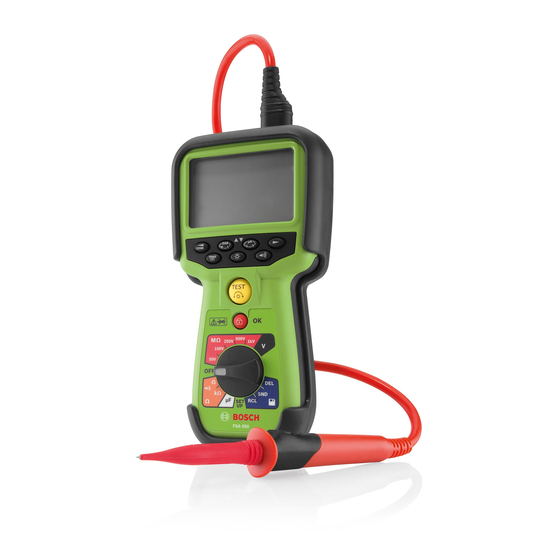

Bosch FSA 050 Originalbetriebsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
FSA 050
de Originalbetriebsanleitung
en Original instructions
cs Původní návod k používání
da Original brugsanvisning
el Πρωτότυπο εγχειρίδιο χρήσης
es
Manual original
et Algupärase kasutusjuhendi
fi Alkuperäiset ohjeet
fr Notice originale
hu Eredeti üzemeltetési útmutató
it Istruzioni originali
lt Originali eksploatacijos instrukcija
lv Oriģinālā ekspluatācijas instrukcija
nl Oorspronkelijke gebruiksaanwijzing
no Original driftsinstruks
pl Oryginalna instrukcja eksploatacji
pt Manual original
ro Instrucțiuni de utilizare originale
ru Pуководство по эксплуатации
sk
Originálny návod na obsluhu
sv Bruksanvisning i original
tr Orijinal işletme talimatı
zh 原始的指南
Hybridtester
Hybrid tester
Hybridní tester
Hybridtester
Υβριδική συσκευή ελέγχου
Verificador hibrido
Hübriidtester
Hybriditesteri
Testeur hybride
Hibridteszter
Tester ibrido
Hibridinių transporto priemonių tikriklis
Hibrīdautomobiļu testeris
Hybrid voertuig
Hybridtester
Tester do pojazdów hybrydowych
Aparelho de teste híbrido
Tester hibrid
Гибридный тестер
Hybridný tester
Hybridtester
Hibrid Test Cihazı
混合测试仪
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Bosch FSA 050
Inhaltszusammenfassung für Bosch FSA 050
-
Seite 3: Inhaltsverzeichnis
| FSA 050 | 3 de – Inhaltsverzeichnis en – Contents cs – Ocbsah da – Indholdsfortegnelse el – Περιεχόμενα es – Índice et – Sisukord fi – Sisällysluettelo fr – Sommaire hu – Tartalom it – Indice lt – Turinys lv –... - Seite 4 2.8.2 Hinweise bei Störungen 5.10 Anzeige von gespeicherten Messergebnissen 15 Hinweise zu CoRe 5.11 Löschen von gespeicherten Messergebnissen 15 5.11.1 Löschen eines einzelnen Was ist beim Bedienen von FSA 050 Messergebnisses zu beachten 5.11.2 Löschen aller gespeicherter Messergebnisse Produktbeschreibung 5.12 Herunterladen der gespeicherten...
-
Seite 5: Verwendete Symbolik
Verwendete Symbolik | FSA 050 | 5 Verwendete Symbolik Auf dem Produkt In der Dokumentation Die auf den Produkten dargestellten Warnzeichen 1.1.1 Warnhinweise – Aufbau und Bedeutung beachten und in lesbarem Zustand halten. Warnhinweise warnen Benutzer oder umstehende Perso- nen vor Gefahren. Zusätzlich beschreiben Warnhinweise Symbole auf der Batterieabdeckung die Folgen der Gefahr und die Maßnahmen zur Vermei-... -
Seite 6: Fsa 050
RED 2014/53/EU (Radio Equipment Directive) ist ein Diese sind vor Inbetriebnahme, Anschluss und Bedie- elektrisches oder elektronisches Erzeugnis (Komponen- nung von FSA 050 sorgfältig durchzulesen und zwin- te), das zum Zweck der Funkkommunikation und/oder gend zu beachten. der Funkortung bestimmungsgemäß Funkwellen aus- strahlt und/oder empfängt. -
Seite 7: Was Ist Beim Bedienen Von Fsa
Was ist beim Bedienen von FSA 050 zu beachten | FSA 050 | 7 Was ist beim Bedienen von Die Batterieabdeckung muss bei der Durchführung FSA 050 zu beachten der Messungen korrekt angebracht sein. Benutzer von FSA 050 werden daran erinnert, dass die Arbeitssicherheitsgesetze des entsprechenden Vor der Verwendung von FSA 050 müssen Sie die Si-... -
Seite 8: Produktbeschreibung
8 | FSA 050 | Produktbeschreibung Produktbeschreibung Gerätebeschreibung Verwendung FSA 050 kann entweder über Bluetooth mit einem Computer und installierter FSA 7xx/500-Software (CompacSoft[plus]) kommunizieren oder als Stand- Alone-Gerät verwendet werden. Mit FSA 050 können Isolationsanalysen an Elektrofahr- zeugen/Hybridfahrzeugen durchgeführt werden. Zusätz- lich können auch elektrische Spannungen, Kapazitäten... -
Seite 9: Drehschalter/Tasten
459896-06_Ko 7 TRMS oder DC Die Hintergrundbeleuchtung (Abb. 3, Pos. 6) der LCD- Abb. 2: Drehschalter/Tasten Anzeige kann bei eingeschaltetem FSA 050 angewählt 1 TEST (Test-/Nullungstaste) 2 /OK (Sperr-/Bestätigungstaste) werden. Die Hintergrundbeleuchtung schaltet sich nach 3 Spannungs-Messbereich 20 Sekunden automatisch aus. -
Seite 10: Lcd-Anzeige
10 | FSA 050 | Produktbeschreibung LCD-Anzeige Symbol für defekte Sicherung Die Sicherung im FSA 050 muss immer den richtigen Nennwert aufweisen - 500 mA (FF)! Das Symbol für eine defekte Sicherung (Abb. 5, Pos. 12) blinkt auf der LCD-Anzeige, wenn die interne Sicherung des FSA 050 nach einer Überlastung durch-... -
Seite 11: 5. Bedienung
Bedienung | FSA 050 | 11 Bedienung Die folgende Beschreibung bezieht sich vor allem auf die Handhabung des FSA 050 als Stand-Alone-Gerät. Die Bedienung des FSA 050 über Bluetooth wird in der Online-Hilfe der CompacSoft[plus]-Software beschrieben. Die Software-Installation der CompacSoft[plus]-Software auf einem Computer wird in Kap. 5.13 beschrieben. -
Seite 12: Messvorbeitungen
Spannung und Frequenz (bei TRMS-Funktion) werden angezeigt. 5.2.2 Prüfung der Messleitungen Funktionsprüfung Führen Sie vor jeder Verwendung von FSA 050 eine Sichtprüfung der Messleitungen, des Fernmessfüh- lers und der Anschlussklemmen auf unbeschädigte und nicht gebrochene Isolierungen durch. Prüfen Sie die Durchgängigkeit der Messleitungen (im Widerstandsmessbereich Ω) durch einen Kurz-... -
Seite 13: 5.5.1 Standard-Isolationsanalyse
Grenzwert werden durch den Summer angezeigt. CompacSoft[plus]-Software die Isolationsspan- nung solange am zu testenden Schaltkreis ange- Automatische Entladung legt, bis <TEST> auf FSA 050 oder <F3> in der Kapazitive Schaltkreise werden beim Loslassen von CompacSoft[plus]-Software gedrückt wird. <TEST>, im Anschluss an eine durchgeführte Isolations- analyse, automatisch entladen. -
Seite 14: Isolationsanalyse - Zeitlich Beschränkte Modi T, Pi Oder Dar
14 | FSA 050 | Bedienung 5.5.2 Isolationsanalyse – zeitlich Durchführung Isolationsanalyse Modus PI und DAR beschränkte Modi t, PI oder DAR Modus "PI" läuft über einen Zeitraum von zehn Minuten. Nach einer Minute wird das erste Testergebnis gespei- Modus t (Zeit) chert (t1). -
Seite 15: Durchgangsmessung (Ω)
Falls zuvor keine Ergebnisse gespeichert wurden, Nach dem Abschluss einer Isolationsanalyse bleibt das zeigt die LCD-Anzeige drei Striche an. Messergebnis auf der LCD-Anzeige stehen. Das Ergeb- nis kann während dieser Zeit im FSA 050 gespeichert 2. Zum Löschen des Messergebnisses < /OK> drücken. ... -
Seite 16: Löschen Aller Gespeicherter Messergebnisse
Bluetooth-Treiber wird installiert. Sie in der Online-Hilfe der CompacSoft[plus]-Software. Um die Kommunikation über Bluetooth zu ermöglichen, muss FSA 050 auf den Status "FSA" eingestellt und der Wenn auf dem Computer noch kein Bluetooth-Treiber Drehschalter auf <SND> stehen. installiert ist, startet automatisch die Treiberinstal- lation. -
Seite 17: 6. Instandhaltung
Zur Reinigung FSA 050 immer ausschalten. dass eine Batterie mit verkehrter Polarität eingelegt wurde. Das Gehäuse und die LCD-Anzeige von FSA 050 nur mit weichen Tüchern und neutralen Reinigungsmitteln Immer fünf neue Batterien einsetzen. Bei Ersatzbat- reinigen. Keine scheuernden Reinigungsmittel und keine terien die Batterietypen 5 x IEC LR6 (AA, MN1500, grobe Werkstattputzlappen verwenden. -
Seite 18: Außerbetriebnahme
18 | FSA 050 | Außerbetriebnahme Außerbetriebnahme Technische Daten Ortswechsel Alle angegebenen Werte beziehen sich auf eine ¶ Bei Weitergabe von FSA 050 die im Lieferumfang vor- Temperatur von 20°C. handene Dokumentation vollständig mit übergeben. ¶ FSA 050 nur in Originalverpackung oder gleichwerti- Isolationsanalyse ger Verpackung transportieren. -
Seite 19: Widerstandsmessung
Technische Daten | FSA 050 | 19 Widerstandsmessung Abmessungen Funktion Spezifikation Funktion Spezifikation EN 61557 Be- 0,01 kΩ bis 1000 kΩ (0 bis 1 MΩ auf der Testgerät 220 x 92 x 50 mm (8,66 x 3,63 x 1,97 Zoll) -
Seite 20: Grundfehler Und Betriebsfehler
20 | FSA 050 | Grundfehler und Betriebsfehler Grundfehler und Betriebs- fehler Der Grundfehler ist die maximale Ungenauigkeit des FSA 050 unter idealen Bedingungen, wogegen der Be- triebsfehler die maximale Ungenauigkeit unter Berück- sichtigung von Batteriespannung, Temperatur, Interfe- renz, Systemspannung und Systemfrequenz ist. - Seite 396 Robert Bosch GmbH Automotive Service Solutions Franz-Oechsle-Straße 4 73207 Plochingen DEUTSCHLAND www.bosch.com bosch.prueftechnik@bosch.com 1 689 989 102 | 2019-05-24...
