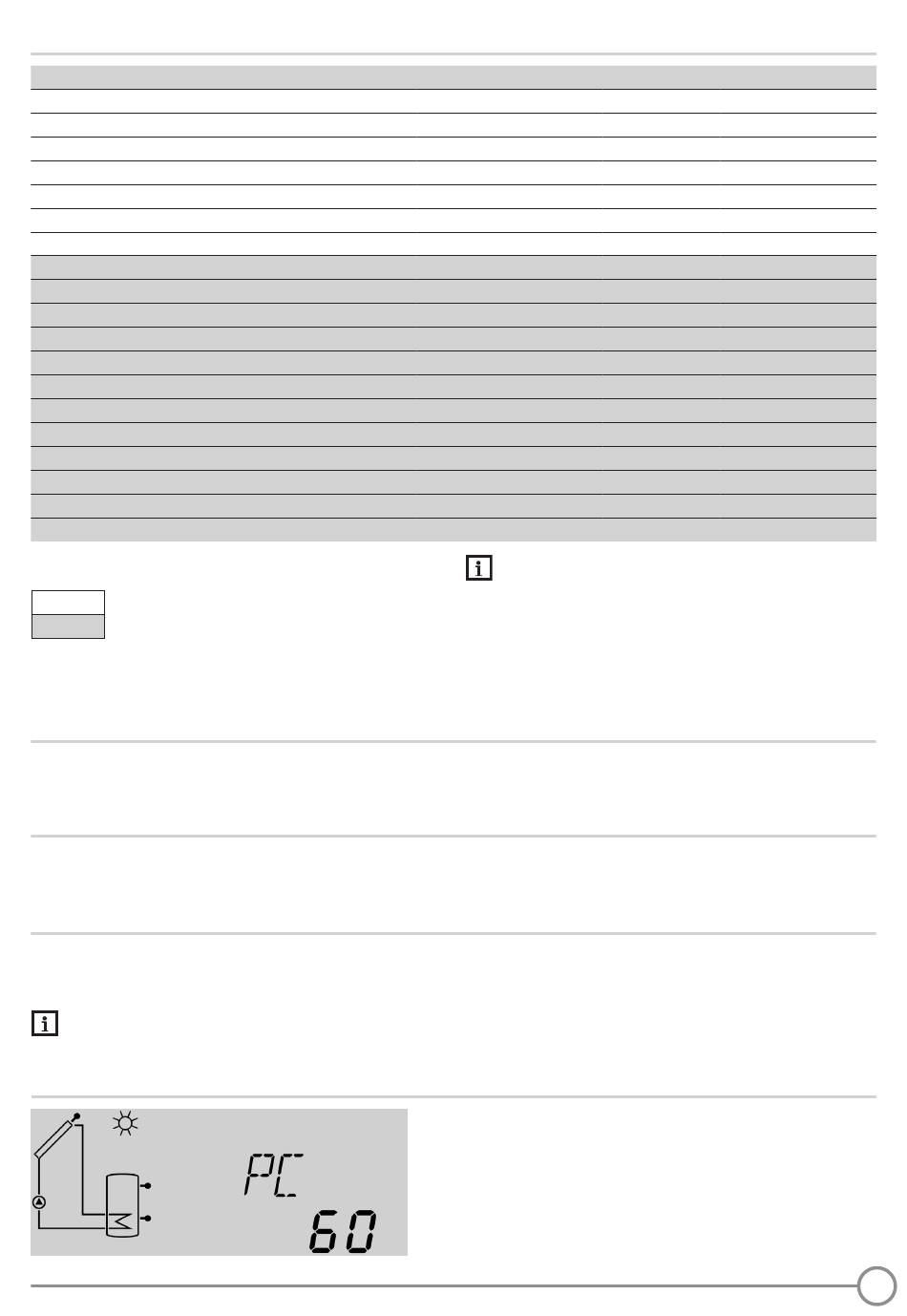

4.3
Anzeige- und Einstellkanäle
Kanal
Kollektor-Temperatur
Speicher-Temperatur
Erzeugte solare Wärmemenge
Pumpendrehzahl
Steuerungszeit
Zusätzliche Temperatur
Uhrzeit
Ziel-Differenztemperatur
Solarspeicher Solltemperatur
Kollektor-Maximaltemperatur
Startphasen-Zeit
Minimale Pumpendrehzahl
Pumpenansteuerung
Sonderkollektorfunktion
Maximaler Volumenstrom
Automatik
ModBus-Slave-Adresse
Software-Artikelnummer
Software-Version
* nur mit Sensor S3 (optional)
Messwert
Einstellkanal
4.4
Anzeigekanal TC - Kollektor-Temperatur
Der Anzeigekanal TC zeigt die aktuelle Temperatur des
Fühlers für den Kollektor in °C an.
4.5
Anzeigekanal TS - Speicher-Temperatur
Der Anzeigekanal TS zeigt die aktuelle Temperatur des
Fühlers für den Speicher in °C an
4.6
Anzeigekanal kWh - Wärmemenge
Der Anzeigekanal kWh zeigt den seit Inbetriebnahme
des Reglers errechneten solaren Wärmeertrag in KWh
als Funktionskontrolle.
Die Wärmemenge (Anzeigekanal kWh) kann nur
zum persönlichen Gebrauch benutzt werden.
4.7
Anzeigekanal PC - Pumpendrehzahl
Kürzel
Bereich
TC - S1
[-50.0 ... 250.0] °C
TS - S2
[-50.0 ... 250.0] °C
kWh
[0 ... 9999] kWh
PC
[0 ... 100] %
tC
[0 ... 5] Minuten
TM - S3*
-50 ... 250 °C
TIME
00:00 ... 23:59 Uhr
DT
[10 ... 20] K
SX
[20 ... 85] °C
CX
[100 ... 125] °C
tu
[1 ... 5] Minuten
PN
[20 ... 100] %
POMP
On/OF, PulS, PSOL
FT
Fx
[0 ... 20] Ltr/Min
MM
MB
[60 - 64]
W11202200
VN
Um die eingesparten KWh Endenergie - (Öl oder Gas) zu
ermitteln multiplizieren Sie bitte den Wert der „erzeugten
solaren Wärmemenge" mit 1,3 für Brennwertkessel oder
1,5 für Heizwertkessel.
Z. Bsp. zur Funktionskontrolle oder zur ca. Bestimmung
eingesparter Endenergie Öl oder Gas siehe oben Erläu-
terung. Der Wert kann nicht als Messwert zur Abrech-
nung der Solaranlagenleistung verwendet werden.
In diesem Kanal wird die Pumpemdrehzahl angezeigt.
Sol Plus SL
Schrittweite
0.1
0.1
0.1
[0 ... 1]
0.1
[0 ... 2]
-
-
Der Regler verfügt über eine Speichersicherheitsab-
schaltung, die bei 80 °C für die Speichertemperatur
eine weitere Beladung verhindert.
Werkseinstellung
-
-
-
-
-
-
-
-
-
-
-
-
-
-
20
75
110
1
1
5
20
PSOL
1
0
6.7
1
2
1
60
-
-
-
-
7
