4.8
Anzeigekanal tC - Steuerungszahl
Der Anzeigekanal tC zeigt die restliche noch verbleibende
Zeit der Startphase in Sekunden an. Für den Zeitraum der
Startphase wird die Pumpe mit maximaler Drehzahl (100 %)
angesteuert; erst danach setzt die Drehzahlregelung ein.
4.9
Anzeigekanal TM - Zusätzliche Temperatur
Wahlweise anschließbarer Fühler für zusätzliche Tempe-
raturanzeige auf Klemmen 5 und 6. zum Beispiel: Spei-
chertemperatur oben.

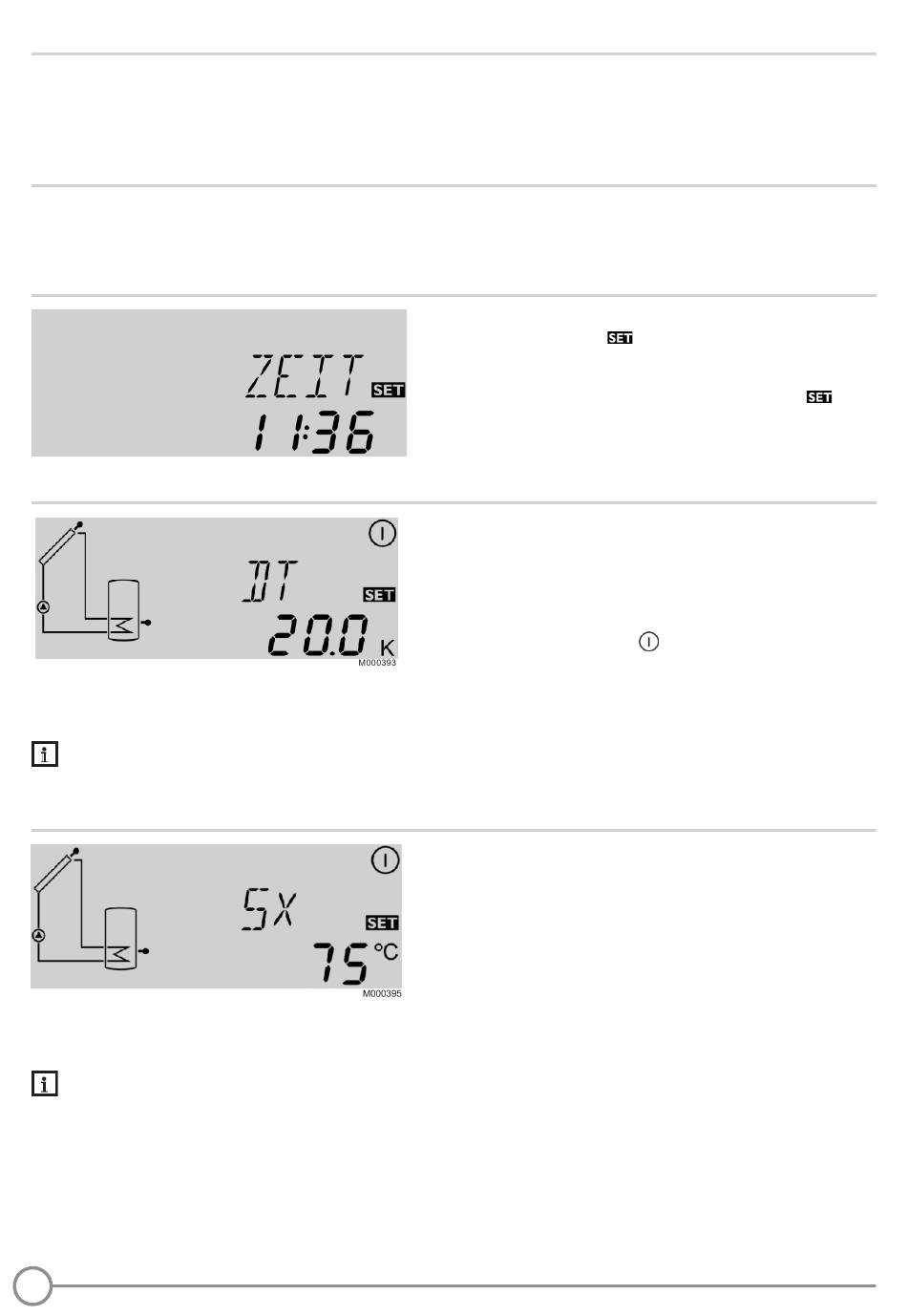

4.10 Anzeigekanal TIME - Uhrzeit
4.11 Einstellkanal DT - Ziel-Differenztemperatur
Einstellbereich: 10 ... 20 K
Schrittweite: 0.1
Werkseinstellung: 20 K
Einschalt-Temperaturdifferenz: Festwert 10 K
Ausschalt-Temperaturdifferenz: Festwert 5 K
4.12 Einstellkanal SX - Solarspeicher Solltemperatur
Einstellbereich: 20 ... 85 °C
Schrittweite: 0.1
Werkseinstellung: 75 °C
Speichergrenztemperatur (Überhitzungssicherung):
Festwert 85 °C
Der Sollwert Sx ist die für den Solarspeicher gewünschte
Temperatur.
Bei Überschreiten der eingestellten Maximalsolltemperatur
wird eine weitere Speicherladung verhindert und somit eine
schädigende Überhitzung vermieden. Im Display wird ⚠
und ☼ (blinkend) angezeigt. Je höher die Solltemperatur des
Speichers, desto mehr Energie kann gespeichert werden.
8
Hier wird die aktuelle Uhrzeit angezeigt.
Durch Drücken der
Stunden, durch erneutes Drücken die Minuten blinkend
dargestellt. Die Zeit kann mit den Tasten 1 und 2 einge-
stellt und durch abschliessendes Drücken der
gespeichert werden.
Die Regelung überwacht die von den zwei Fühlern S1
(TC) und S2 (TS) gemessene Temperatur und vergleicht
die daraus resultierende Temperaturdifferenz mit der fest
voreingestellten Einschalt-Temperaturdifferenz von 10 K.
Der Regler schaltet EIN, wenn die ermittelte Temperatur-
differenz ΔT größer oder gleich dem voreingestellten Soll-
wert ist. Im Display wird
der fest voreingestellten Ausschalt-Temperaturdifferenz
von 5 K schaltet der Regler AUS. Um möglichst schnell
hohe, verwendbare Brauchwassertemperaturen zu er-
zeugen versucht der Regler zwischen Kollektor und
Speichertemperatur eine Temperaturdifferenz von 20 K
(Werkseinstellung) zu erreichen. Dies erreicht der Reg-
ler durch dynamische Drehzahlregelung.
Bei Wasserqualitäten, die eine Temperatur von 75 °C
nicht zulassen, muss die Speichermaximaltemperatur
entsprechend angepasst werden. Bei stark kalkhaltigem
(„hartem") Wasser z. B. sollte die Speichermaximaltem-
peratur 55 - 60 °C nicht überschreiten.
Im Falle längerer Abwesenheit (Wochende, Urlaub):
• Sx - max Speichertemperatur auf 50 °C reduzieren
• Zusatzheizung abstellen (Heizkessel oder elektrischer
Widerstand)
So ist die Anlage gegen Überhitzungen geschützt und die
Lebensdauer des Wärmeträgermediums bleibt erhalten.
Achtung:
Alle Speicher mit Solaranlage müssen im Warmwasser-
Ausgang mit einem Brauchwassermischer ausgerüstet
sein, der bei Temperaturen über 70 °C im Speicher kaltes
Wasser dem gezapftem Wasser beimischt, um Verbrü-
hungen zu vermeiden!!
Sol Plus SL
-Taste für 2 Sekunden werden die
angezeigt. Bei Unterschreiten
-Taste
