中文

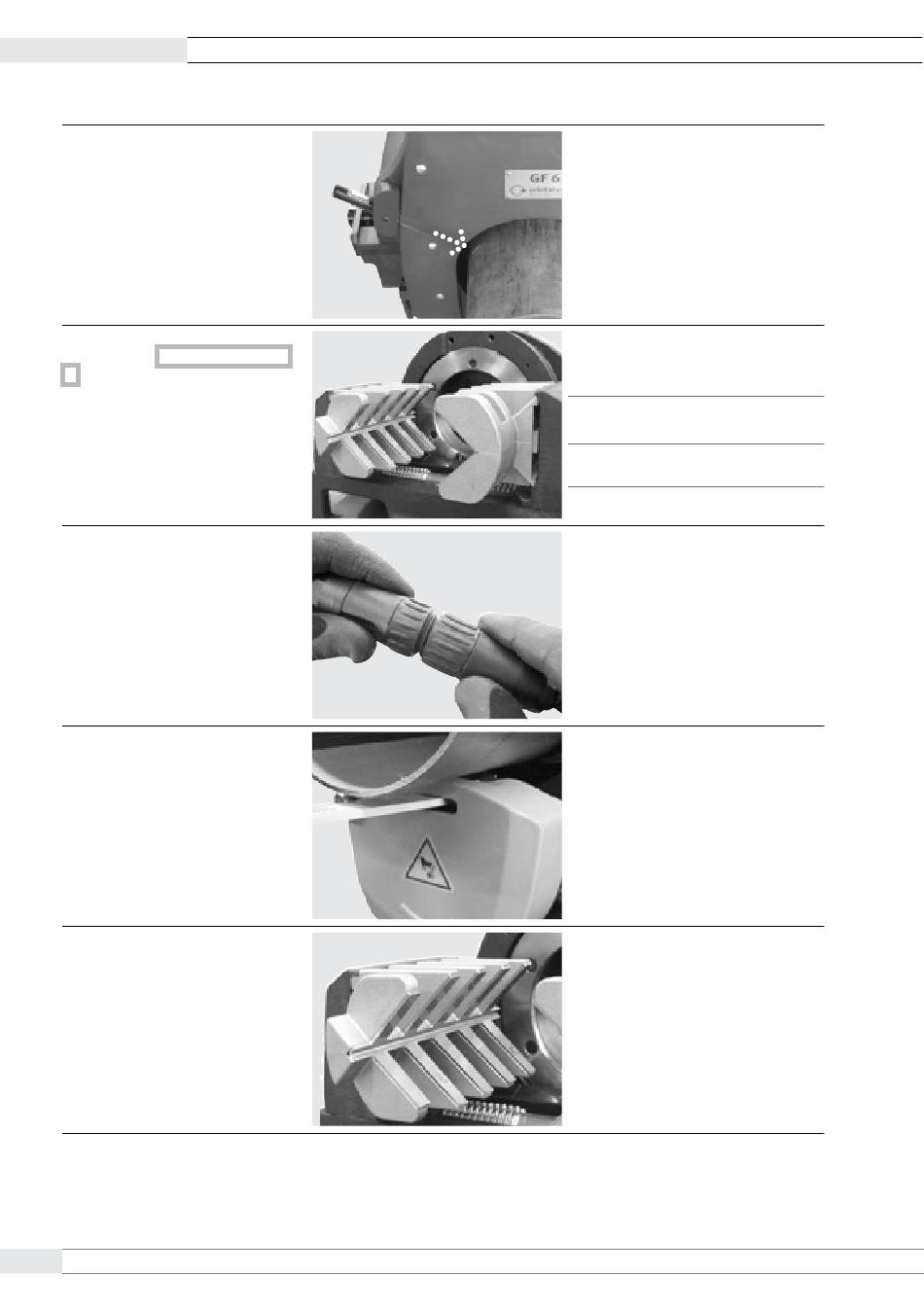

性能和用途
定位激光用于显示切割位置
翻转式固定夹
安装固定夹， 参见章节8.4, 第382
页.
含快速螺栓连接器的插塞连接装置
优化型铁屑防护装置
不锈钢夹紧套筒
372
ORBITALUM TOOLS GmbH D-78224 Singen www.orbitalum.com
GF 4, GF 6, RA 8, RA 12 (自动/手动)
用于在管道上标识切割位置。
用于检查管道是否被调节至所需的切
割位置。通过按下激光指示器上的红
色按钮，在夹紧的管道上会出现一个
红色的定位标记， 该标记对切割位置
进行标识。
必要时可以对切割位置进行校正， 直至
标记出期望的切割位置。
GF4(自动/手动)标准配备翻转式固定
夹。通过翻转固定夹，能够实现下列管
道直径的加工:
管道外直径 管道外直径
[毫米] [英寸]
12 - 56 / 0.472 - 2.205 /
20 - 120 0.787 - 4.724
简单舒适地更换电缆。此外还可以避免
电缆扭转。
优化型铁屑防护装置保护使用人 ，
避免铁屑飞溅。 对于GF4(自动/手动)，
装置还额外配置了一个安装米制尺的
开口，用于测量管道长度。
加工不锈钢管的理想选择。防止管与夹
紧件接触锈蚀。
