ITALIAnO
costruzione del prodotto
3.3

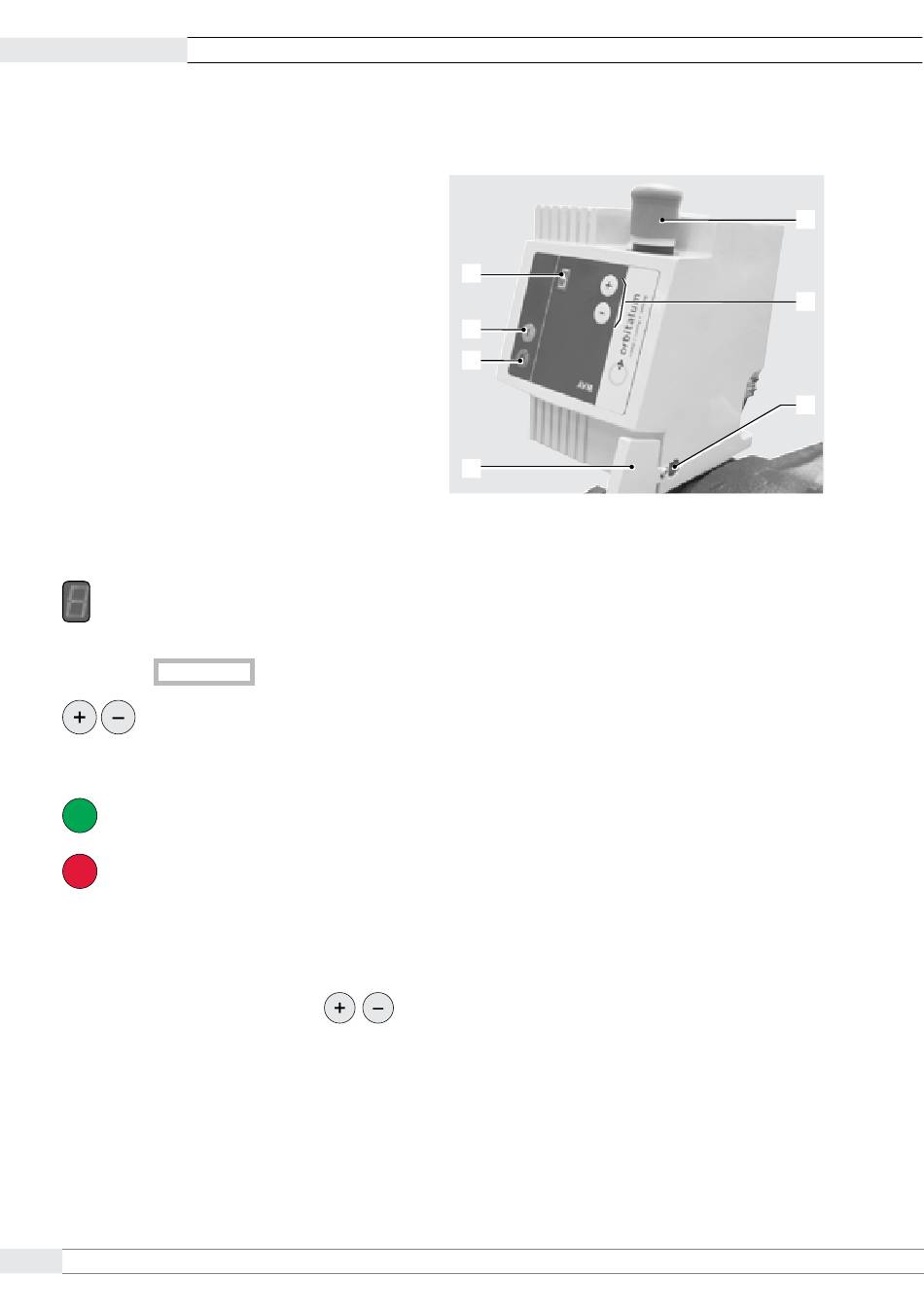

Sistema di avanzamento motoreizzato AVM

1. Display
2. Tasto di avvio
3. Tasto di arresto
4. Tasto di arresto d'emergenza
5. Tasti per il livello di avanzamento
6. Fotocellula
7. Giunto di protezione
3.3.1

Spiegazione dei tasti dell'AVM

Display: Quando la macchina viene collegata alla rete, sul display viene visualizzato il livello di avanzamento se-
lezionato. Un punto a destra nella parte inferiore del display indica il riconoscimento del riflettore da parte della
fotocellula. Solo in queste condizioni è possibile avviare l'AVM. In presenza di un'anomalia, l'indicatore lampeggia
riportando la lettera F e un numero compreso tra 1 e 6. Messaggi di errore/Risoluzione delle anomalie, vedere
cap. 10.5, p. 201.
Tasti di avanzamento: Tramite questi tasti è possibile impostare la forza di avanzamento desiderata su 10
livelli. Questi tasti possono essere azionati in qualsiasi momento su un apparecchio pronto per il funzionamento
per impostare il livello di avanzamento o l'eventuale variazione nel corso della lavorazione. Se si mantiene premu-
to un tasto, il valore aumenta o diminuisce in base al tasto premuto.
Tasto di avvio: Azionando questo tasto, con il motore di tranciatura attivo, si avvia il processo di taglio. Dopo l'av-
I
vio il tasto non ha alcuna altra funzione, anche in presenza di un'anomalia o dell'indicazione della versione software.
Tasto di arresto: Azionando questo tasto durante il processo di taglio, vengono arrestati l'avanzamento e il
0
motore di tranciatura. Il motore di tranciatura deve quindi essere riportato nella posizione di partenza. Tenendo
premuto il pulsante 0, è possibile girare senza difficoltà in senso contrario il motore di tranciatura, che non deve
essere attivo. Non appena sul display in basso a destra lampeggia un punto, l'AVM è nuovamente pronto per
essere avviato.
Richiamo della versione attuale dell'AVM: L'indicazione della versione compare se vengono premuti
contemporaneamente i tasti
A questo punto lampeggia la sequenza alfanumerica S 2 0 0 H 1 2 3.
La prima lettera, S, indica la parola "software", le tre cifre successive rappresentano la versione del software,
quindi segue la lettera H di "hardware" e le tre cifre che ne indicano la relativa versione.
Successivamente sul display viene nuovamente visualizzato l'ultimo livello di avanzamento impostato.
Tasto di arresto d'emergenza
Premere solo in caso di emergenza. Premendo il tasto ARRESTO DI EMERGENZA, viene interrotta l'alimentazione di
corrente. Sbloccare nuovamente il tasto, per avviare l'AVM.
In caso di messaggi di errore è possibile spegnere l'AVM con il tasto O, l'errore non sarà più visualizzato nel display.
