GF 4, GF 6, RA 8, RA 12 (AVM/MVM)
8.2

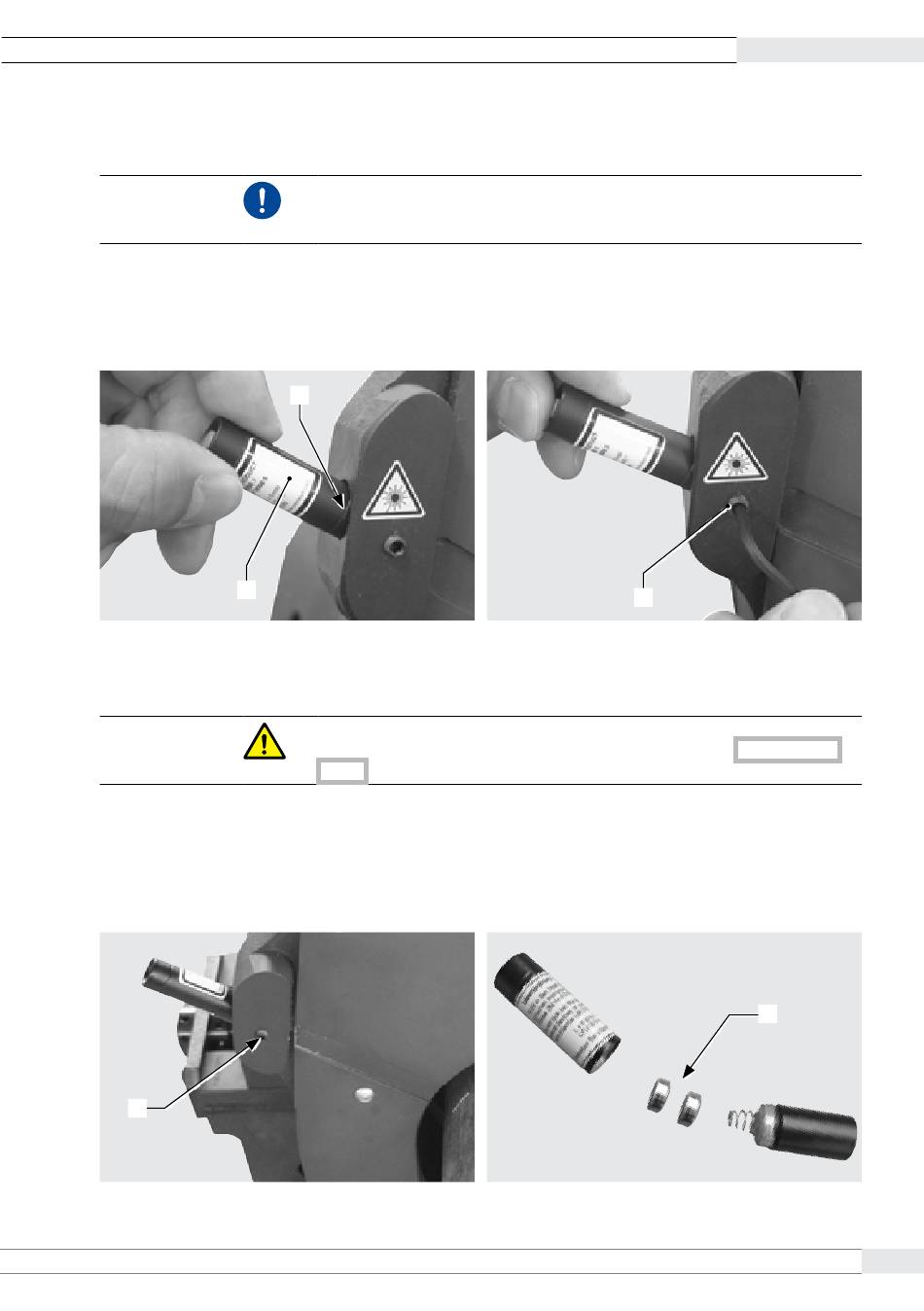

Strichlaser montieren (nur bei GF 4 und GF 6 (AVM/MVM))

HInWeIS!
1. Indicut Strichlaser (1) aus der Verpackung nehmen und zusammen mit der Plexiglasscheibe in die dafür vorgesehene Öffnung
(2) des Strichlaser halters an der Maschine stecken.
2. Strichlaser einschalten und ausrichten. Der Strich des Lasers muss im rechten Winkel zur Rohrachse stehen.
3. Gewindestift M6x5 (3) (Code 445 001 210) des Strichlaser halters mit Imbusschlüssel (Code 024 387 003) vorsichtig anziehen.
1
8.3

Strichlaser-Batterien auswechseln

AcHTUnG!
1. Gewindestift M6x5 (3) (Code 445 001 210) des Strichlaser halters mit einem Imbusschlüssel (Code 024 387 003) von der
Abdeck platte lösen.
2. Strichlaser aufschrauben und Batterien (4) auswechseln (Knopfzelle 10er Pack, 1,5 V = Code 790 142 124).
3. Strichlaser wieder zusammenschrauben.
4. Strichlaser auf den Halter setzen, ausrichten und mit Gewindestift M6x5 (3) wieder festziehen.
3
[REV. 20190220] OC_GF_RA_BA_790142765_00__INH-01_DE
Um den Strichlaser bei der GF 4 und GF 6 (AVM/MVM) vor Transportschäden zu schützen, wird
dieser separat mitgeliefert und muss vor Inbetriebnahme an die Maschine montiert werden.
Wir empfehlen, den Strichlaser vor jedem Transport von der Maschine abzumontieren.
2
Eine Öffnung, Veränderung oder Entfernung der Schutzabdeckungen und -gehäuse ist mit
Ausnahme für einen Batteriewechsel untersagt. Hinweise zur Wartung (siehe Kap. 10.1.1,
Seite 48) beachten.
einrichtung und Montage
3
