ITALIAnO

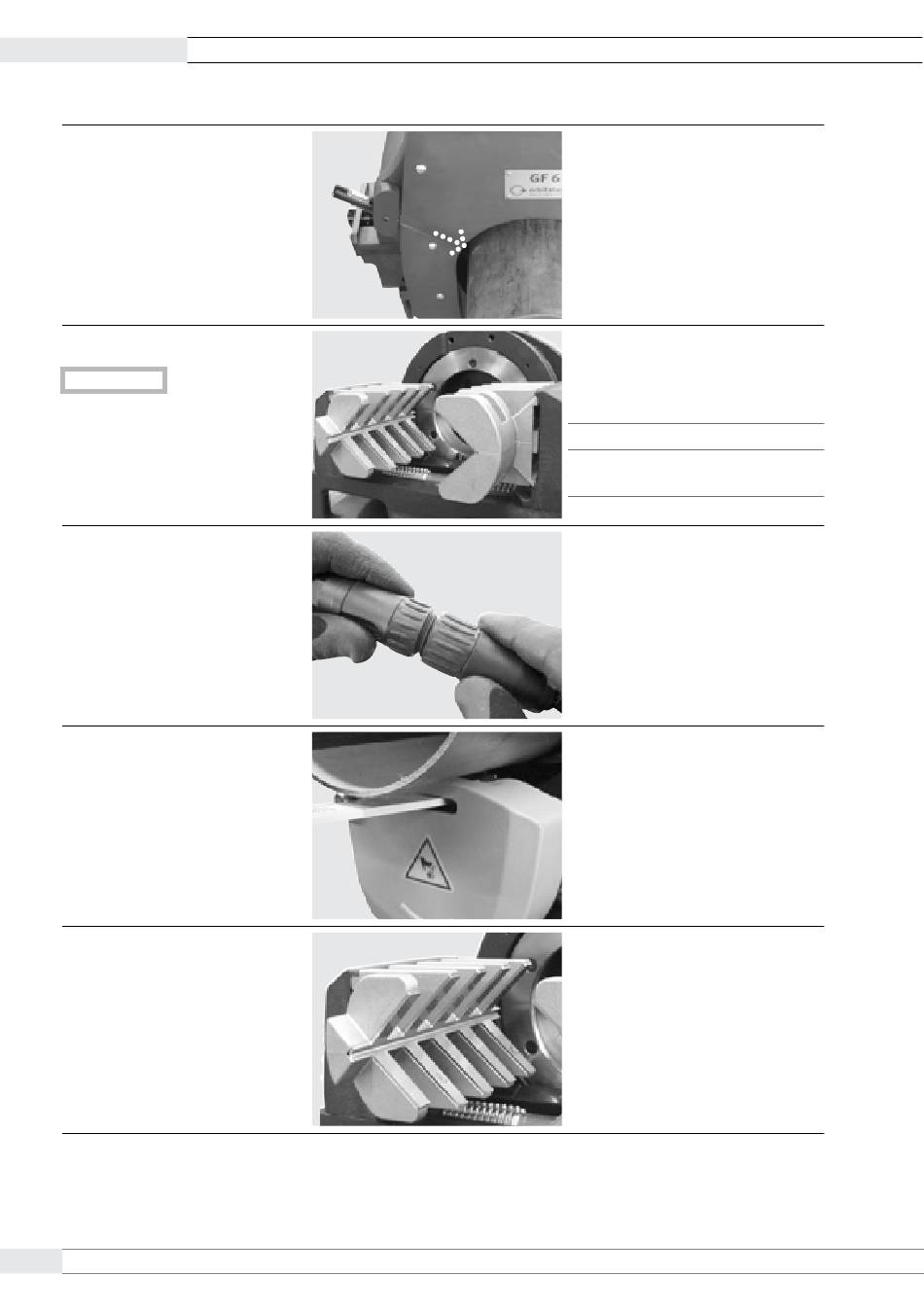

caratteristiche e possibilità di applicazione
Laser per la visualizzazione
del punto di taglio
Ganasce reversibili
Montaggio delle ganasce,
v. cap. 8.4, p. 180.
cavo di alimentazione con
accoppiamento
a vite rapido
Protezione contro i trucioli
ottimizzata
Ganasce di serraggio in acciaio
inox
170
ORBITALUM TOOLS GmbH D-78224 Singen www.orbitalum.com
GF 4, GF 6, RA 8, RA 12 (AVM/MVM)
Per l'individuazione del punto di taglio
sul tubo. Ideale per verificare se il tubo è
impostato sul punto di taglio desiderato.
Premendo il pulsante rosso sul cruscotto
laser viene visualizzato un segno rosso sul
tubo fissato che indica il punto di taglio.
Eventualmente è possibile correggere la
posizione del tubo fino a raggiungere la
marcatura del punto di taglio desiderato.
La dotazione standard di GF 4 (AVM/MVM)
comprende ganasce reversibili. Ruotando
le ganasce, è possibile lavorare con i
seguenti diametri di tubo:
De TUBO [MM] De TUBO [POLL.]
12 - 56 / 0.472 - 2.205 /
20 - 120 0.787 - 4.724
Sostituzione facile e comoda del cavo di
rete.
Questo tipo di protezione ottimizzata
è studiata per proteggere l'operatore
dai trucioli; sulla GF 4 (AVM/MVM) è
inoltre dotata di fessura per il metro di
misurazione della lunghezza del tubo.
Per prevenire la corrosione da
contatto e garantire una maggiore durata
delle ganasce; strumento
indispensabile per la lavorazione di tubi in
acciaio inox.
