Zaagblad En Bijkomende Frees - Orbitalum GF 4 series Originalbetriebsanleitung Und Ersatzteilliste

neDeRLAnDS

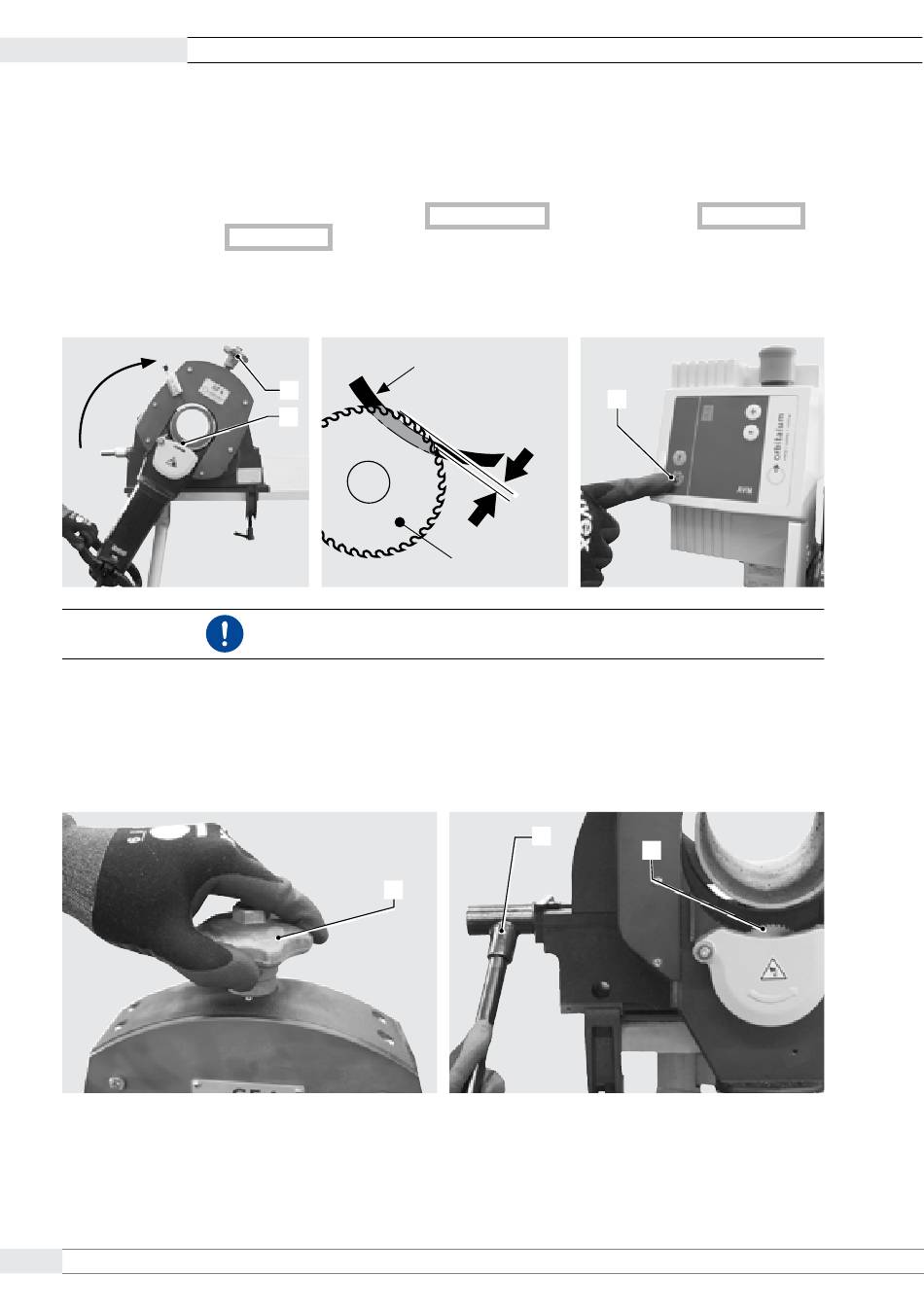

Installatie en montage
3. Neem de machine bij het handvat en draai haar ongeveer 30° (in uurwerkwijzer zin) omhoog, zodat het zaagblad zich in de snij
positie bevindt.
4. Draai aan de sterknop (1) tot de tanden van het zaagblad (3) voorbij de inwendige diameter van de buis (2) steken. De hoogte
waarmee het zaagblad in de buis moet steken, komt ongeveer overeen met 1 tandhoogte (afhankelijk van het zaagblad).
5. Wanneer gewenst een proefsnit uitvoeren (buis afkorten, zie hfst. 9.1.3, p. 290 voor machinen met AVM, hfst. 9.2.2, p. 292 voor
machinen met MVM en hfst. 9.3.2, p. 295 voor het werken in handmatige modus), bekijk het resultaat, indien nodig de sterknop
(1) bijstellen.
6. Motor terug in rustpositie draaien.
Bij het werken met AVM: Houd de STOP-toets (6) ingedrukt en draai de motor terug in rustpositie.
30°
AAnWIjZInG!
8.6.2

Zaagblad en bijkomende frees

1. Laat het carter helemaal zakken doormiddel van de sterknop (1).
2. 2. Span de buis zodanig in dat zij bijna de frees (2)raakt en span vast met sleutel (4).
3. Neem de machine bij het handvat en draai haar ongeveer 30° (in uurwerkwijzer zin) omhoog, zodat het zaagblad zich in de snij
positie bevindt.
4. Draai de sterknop (1) totdat de tanden van de frees de wanddikte van de buis bedekken en de gewenste afschuinhoogte is bereikt.
284
ORBITALUM TOOLS GmbH D-78224 Singen www.orbitalum.com
2
1
2
Schaal van de sterknop: Een verplaatsing van 1 merkteken resulteert in een radiale
verplaatsing van 0,1 mm (0.004"); bij de GF 6 van 0,2 mm (0.008").
1
GF 4, GF 6, RA 8, RA 12 (AVM/MVM)
6
1 randhoogte
3
4
[REV. 20190510] OC_GF_RA_BA_790142765_00__INH-06_NL
2
