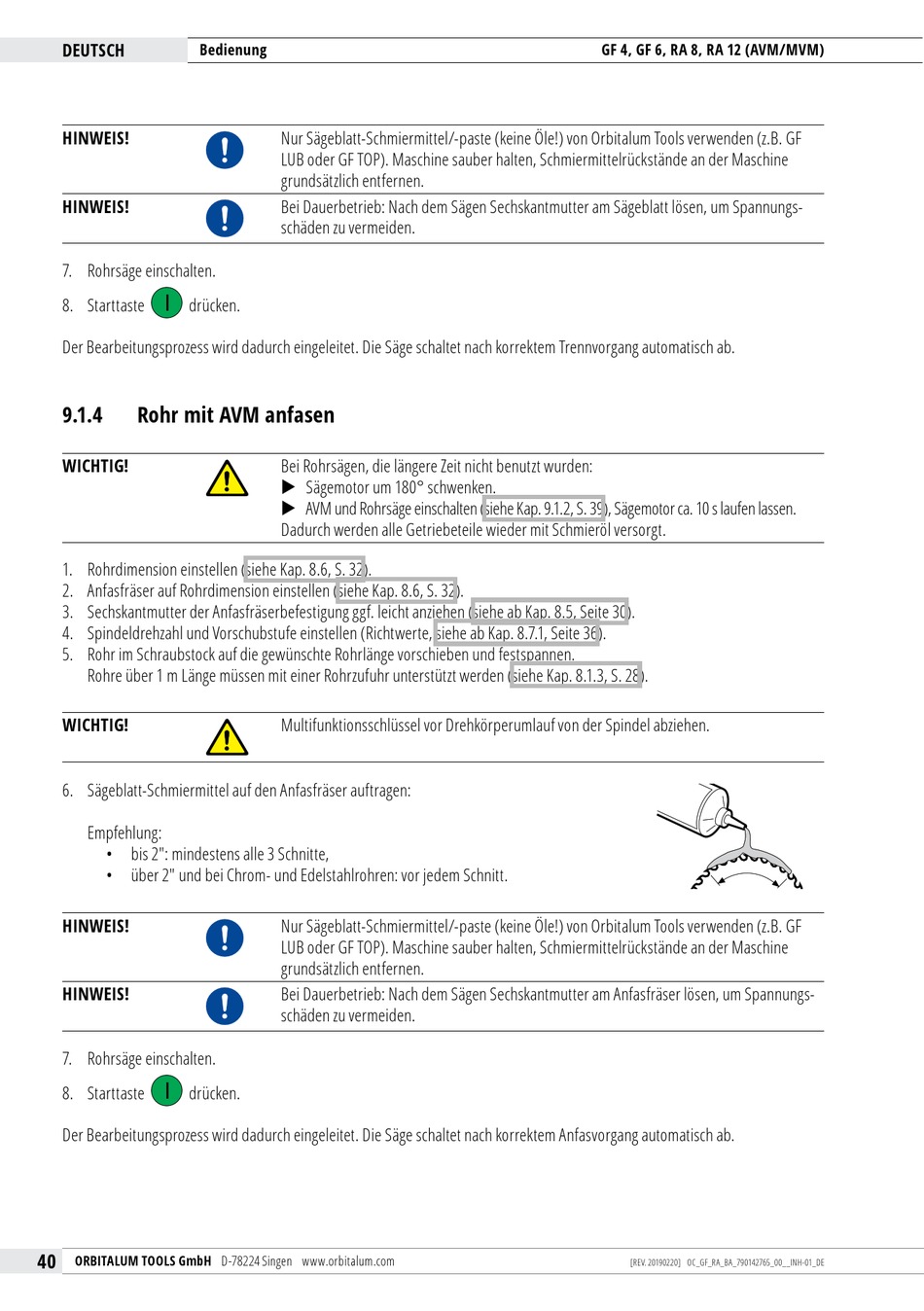

DeUTScH
Bedienung
HInWeIS!
HInWeIS!
7. Rohrsäge einschalten.
8. Starttaste drücken.
Der Bearbeitungsprozess wird dadurch eingeleitet. Die Säge schaltet nach korrektem Trennvorgang automatisch ab.
9.1.4

Rohr mit AVM anfasen

WIcHTIG!
1. Rohrdimension einstellen (siehe Kap. 8.6, S. 32).
2. Anfasfräser auf Rohrdimension einstellen (siehe Kap. 8.6, S. 32).
3. Sechskantmutter der Anfasfräserbefestigung ggf. leicht anziehen (siehe ab Kap. 8.5, Seite 30).
4. Spindeldrehzahl und Vorschubstufe einstellen (Richtwerte, siehe ab Kap. 8.7.1, Seite 36).
5. Rohr im Schraubstock auf die gewünschte Rohrlänge vorschieben und festspannen.
Rohre über 1 m Länge müssen mit einer Rohrzufuhr unterstützt werden (siehe Kap. 8.1.3, S. 28).
WIcHTIG!
6. Sägeblatt-Schmiermittel auf den Anfasfräser auftragen:
Empfehlung:
• bis 2": mindestens alle 3 Schnitte,
• über 2" und bei Chrom- und Edelstahlrohren: vor jedem Schnitt.
HInWeIS!
HInWeIS!
7. Rohrsäge einschalten.
8. Starttaste drücken.
Der Bearbeitungsprozess wird dadurch eingeleitet. Die Säge schaltet nach korrektem Anfasvorgang automatisch ab.
40
ORBITALUM TOOLS GmbH D-78224 Singen www.orbitalum.com
Nur Sägeblatt-Schmiermittel/-paste (keine Öle!) von Orbitalum Tools verwenden (z.B. GF
LUB oder GF TOP). Maschine sauber halten, Schmiermittelrückstände an der Maschine
grundsätzlich entfernen.
Bei Dauerbetrieb: Nach dem Sägen Sechskantmutter am Sägeblatt lösen, um Spannungs-
schäden zu vermeiden.
Bei Rohrsägen, die längere Zeit nicht benutzt wurden:
X Sägemotor um 180° schwenken.
X AVM und Rohrsäge einschalten (siehe Kap. 9.1.2, S. 39), Sägemotor ca. 10 s laufen lassen.
Dadurch werden alle Getriebeteile wieder mit Schmieröl versorgt.
Multifunktionsschlüssel vor Drehkörperumlauf von der Spindel abziehen.
Nur Sägeblatt-Schmiermittel/-paste (keine Öle!) von Orbitalum Tools verwenden (z.B. GF
LUB oder GF TOP). Maschine sauber halten, Schmiermittelrückstände an der Maschine
grundsätzlich entfernen.
Bei Dauerbetrieb: Nach dem Sägen Sechskantmutter am Anfasfräser lösen, um Spannungs-
schäden zu vermeiden.
GF 4, GF 6, RA 8, RA 12 (AVM/MVM)
