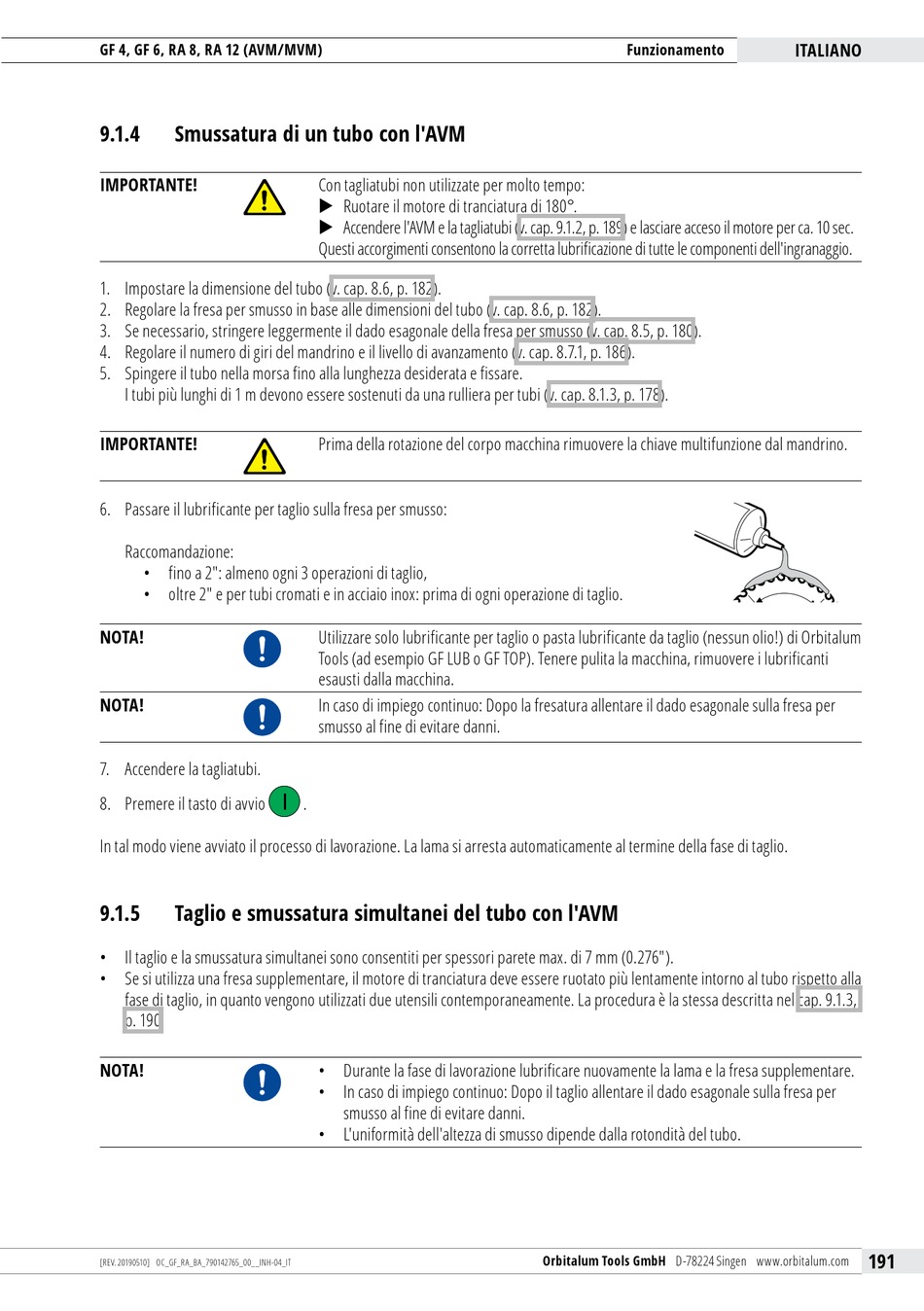

GF 4, GF 6, RA 8, RA 12 (AVM/MVM)
9.1.4

Smussatura di un tubo con l'AVM

IMPORTAnTe!
1. Impostare la dimensione del tubo (v. cap. 8.6, p. 182).
2. Regolare la fresa per smusso in base alle dimensioni del tubo (v. cap. 8.6, p. 182).
3. Se necessario, stringere leggermente il dado esagonale della fresa per smusso (v. cap. 8.5, p. 180).
4. Regolare il numero di giri del mandrino e il livello di avanzamento (v. cap. 8.7.1, p. 186).
5. Spingere il tubo nella morsa fino alla lunghezza desiderata e fissare.
I tubi più lunghi di 1 m devono essere sostenuti da una rulliera per tubi (v. cap. 8.1.3, p. 178).
IMPORTAnTe!
6. Passare il lubrificante per taglio sulla fresa per smusso:
Raccomandazione:
• fino a 2": almeno ogni 3 operazioni di taglio,
• oltre 2" e per tubi cromati e in acciaio inox: prima di ogni operazione di taglio.
nOTA!
nOTA!
7. Accendere la tagliatubi.
8. Premere il tasto di avvio
In tal modo viene avviato il processo di lavorazione. La lama si arresta automaticamente al termine della fase di taglio.
9.1.5

Taglio e smussatura simultanei del tubo con l'AVM

• Il taglio e la smussatura simultanei sono consentiti per spessori parete max. di 7 mm (0.276").
• Se si utilizza una fresa supplementare, il motore di tranciatura deve essere ruotato più lentamente intorno al tubo rispetto alla
fase di taglio, in quanto vengono utilizzati due utensili contemporaneamente. La procedura è la stessa descritta nel cap. 9.1.3,
p. 190.
nOTA!
[REV. 20190510] OC_GF_RA_BA_790142765_00__INH-04_IT
Con tagliatubi non utilizzate per molto tempo:
X Ruotare il motore di tranciatura di 180°.
X Accendere l'AVM e la tagliatubi (v. cap. 9.1.2, p. 189) e lasciare acceso il motore per ca. 10 sec.
Questi accorgimenti consentono la corretta lubrificazione di tutte le componenti dell'ingranaggio.
Prima della rotazione del corpo macchina rimuovere la chiave multifunzione dal mandrino.
Utilizzare solo lubrificante per taglio o pasta lubrificante da taglio (nessun olio!) di Orbitalum
Tools (ad esempio GF LUB o GF TOP). Tenere pulita la macchina, rimuovere i lubrificanti
esausti dalla macchina.
In caso di impiego continuo: Dopo la fresatura allentare il dado esagonale sulla fresa per
smusso al fine di evitare danni.
.
• Durante la fase di lavorazione lubrificare nuovamente la lama e la fresa supplementare.
• In caso di impiego continuo: Dopo il taglio allentare il dado esagonale sulla fresa per
smusso al fine di evitare danni.
• L'uniformità dell'altezza di smusso dipende dalla rotondità del tubo.
Funzionamento
Orbitalum Tools GmbH D-78224 Singen www.orbitalum.com
ITALIAnO
191
