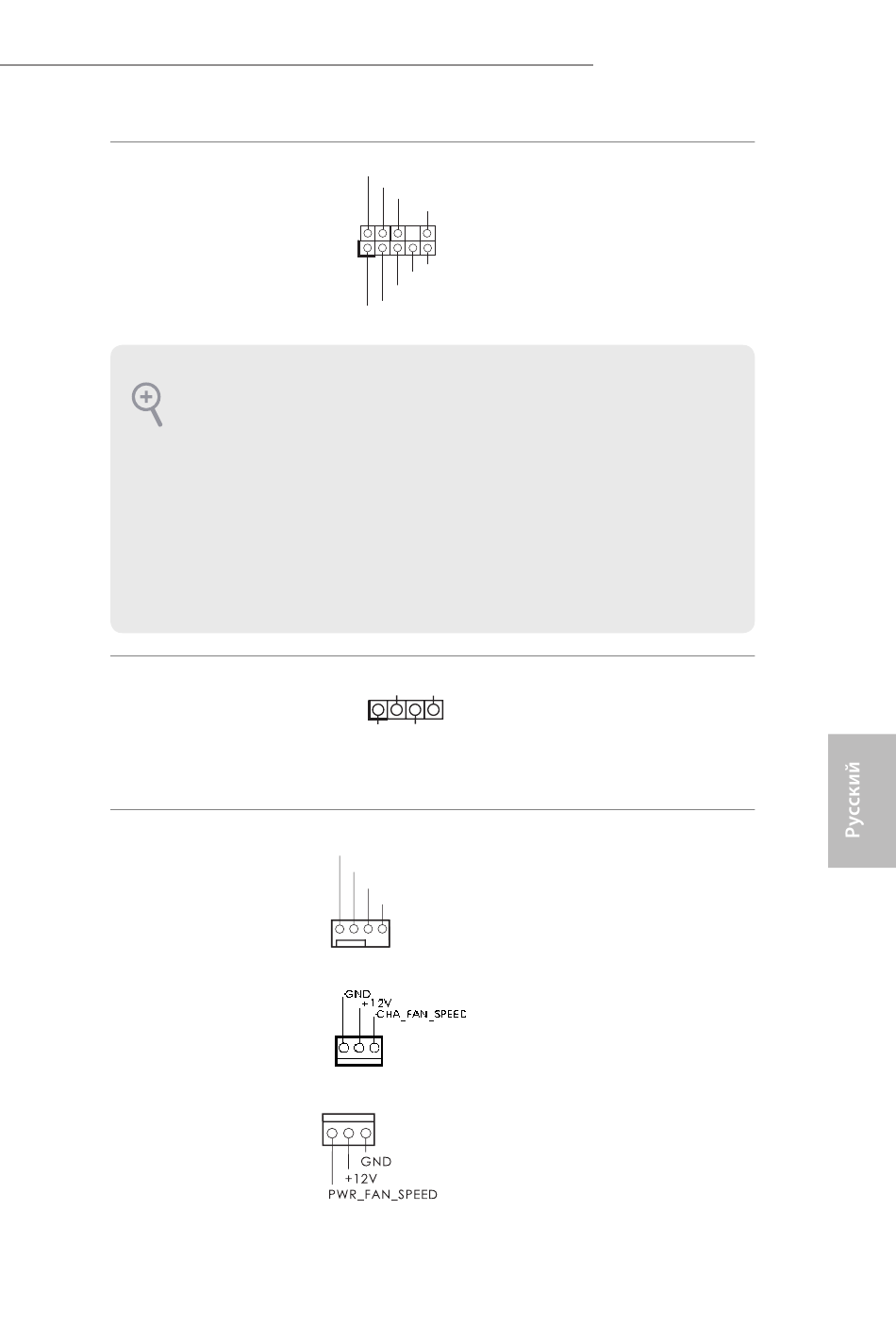

Аудиоколодка передней
панели
(9-контактная, HD_
AUDIO1)
(См. стр. 1, № 29)
1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,
но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал
передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве
и руководстве на корпус.
2. При использовании аудиопанели AC'97 подключите ее к аудиоколодке передней
панели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого
разрешения. При использовании аудиопанели AC'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели
управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).
Колодка динамика
корпуса
(4-контактная,
SPEAKER1)
(См. стр. 1, № 15)
Разъемы для
вентиляторов корпуса и
блока питания
(4-контактный, CHA_
FAN1)
(См. стр. 1, № 27)
(3-контактный, CHA_
FAN2)
(См. стр. 1, № 26)
(3-контактный, CHA_
FAN3)
(См. стр. 1, № 11)
(3-контактный, PWR_
FAN1)
(См. стр. 1, № 30)
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
DUMMY SPEAKER
1
+5V DUMMY
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
Z87M OC Formula
Эта колодка
предназначена
для подключения
аудиоустройств к
передней аудиопанели.
Предназначена для
подключения динамика
корпуса.
Предназначены для
подключения кабелей
разъемов вентиляторов
и подключения черного
провода к заземлению.
