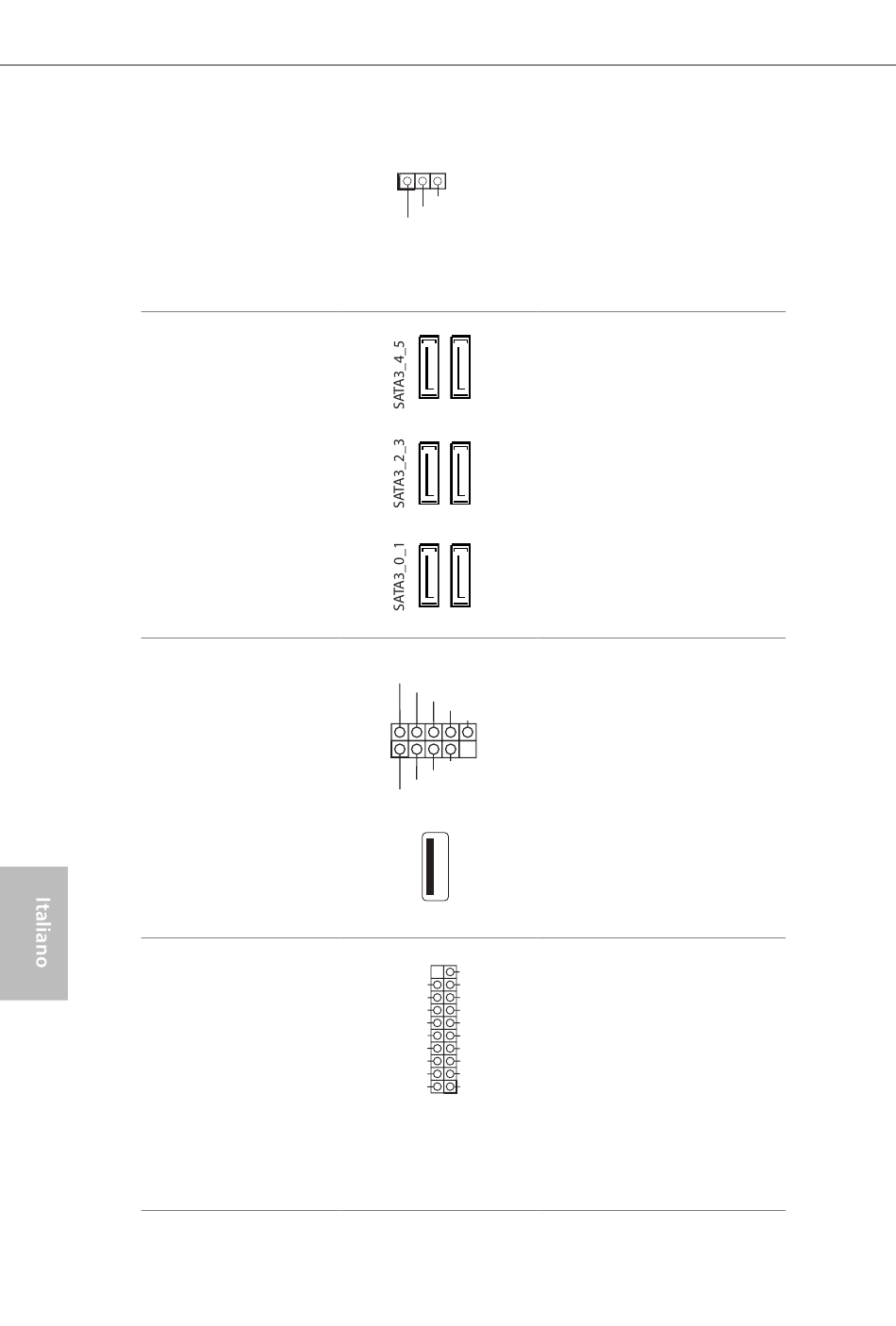

Header LED di
alimentazione
(PLED1 a 3 pin)
(vedere pag. 12, n. 16)
Connettori Serial ATA3
(SATA3_0_1:
consultare pag.1, N. 12)
(SATA1_2_3:
vedere pag. 1, n. 13)
(SATA3_4_5:
vedere pag. 1, n. 14)
Header USB 2.0
(USB2_3 a 9 pin)
(vedere pag. 1, n. 23)
(USB4_5 a 9 pin)
(vedere pag. 1, n. 24)
(USB6)
(vedere pag. 1, n. 9)
Header USB 3,0
(USB3_6_7 a 19 pin)
(vedere pag. 11, N. 10)
64
1
PLED-
PLED+
PLED+
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
GND
IntA_PA_SSRX+
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+ GND
IntA_PB_D-
GND
IntA_PA_D- IntA_PB_D+
IntA_PA_D+
Dummy
1
Collegare il LED di
alimentazione chassis a
questo header per indicare
lo stato di alimentazione
del sistema.
Questi sei connettori
SATA3 supportano cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati fino a 6,0
Gb/s.
Oltre alle due porte USB
2.0 nel pannello I/O, la
scheda madre dispone di
due connettori e una porta.
Ciascun header USB 2.0
può supportare due porte.
Oltre alle sei porte USB
3.0 nel pannello I/O, la
scheda madre dispone di
un connettore. Ciascun
header USB 3.0 può
supportare due porte.
