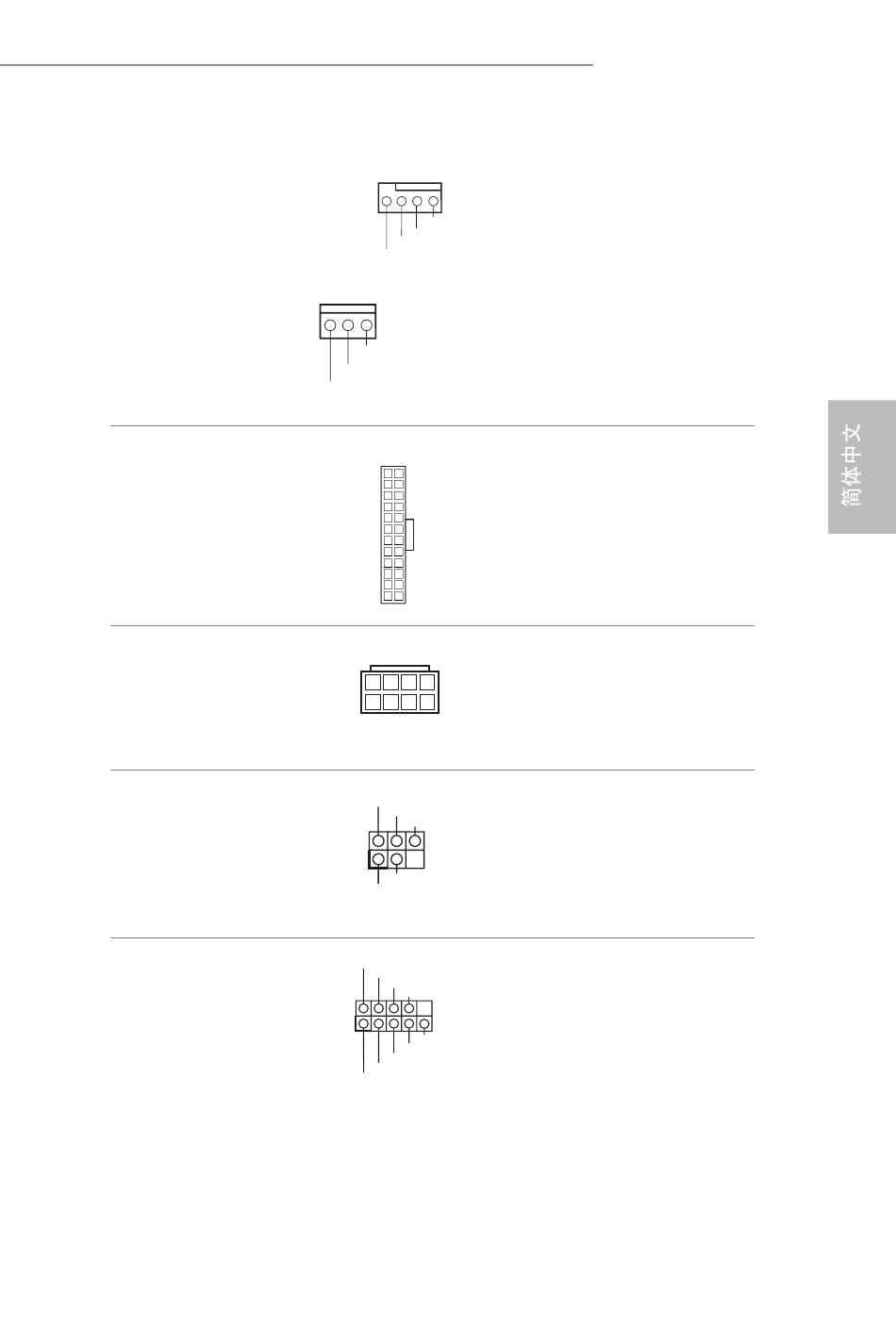

CPU 风扇接口
(4 针 CPU_FAN1)
( 见第 1 页， 第 3 个）
(3 针 CPU_FAN2)
( 见第 1 页， 第 2 个）
ATX 电源接口
(24 针 ATXPWR1)
( 见第 1 页，第 8 个）
ATX 12V 电源接口
(8 针 ATX12V1)
( 见第 1 页，第 1 个）
红外线模块接脚
(5 针 IR1)
( 见第 1 页，第 28 个）
串行端口接脚
(9 针 COM1)
( 见第 1 页，第 25 个）
4 3 2 1
GN D
+ 12V
CPU_ FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CPU_FAN_SPEED
8 5
4 1
IRTX
+5VSB
DUMMY
1
GND
IRRX
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
Z87M OC Formula
此主板提供 4 针 CPU 风
扇（静音风扇）接口。如
果您打算连接 3 针 CPU
风扇，请将它连接到针
脚 1-3。
此主板提供 24 针 ATX
电源接口。要使用 20 针
ATX 电源，请沿针脚 1
和针脚 13 插接它。
此主板提供 8 针 ATX
12V 电源接口。要使用 4
针 ATX 电源，请沿针脚
1 和针脚 5 插接它。
此接脚支持选购的无线发射和
接收红外线模块。
此 COM1 接脚支持串行
端口模块。
