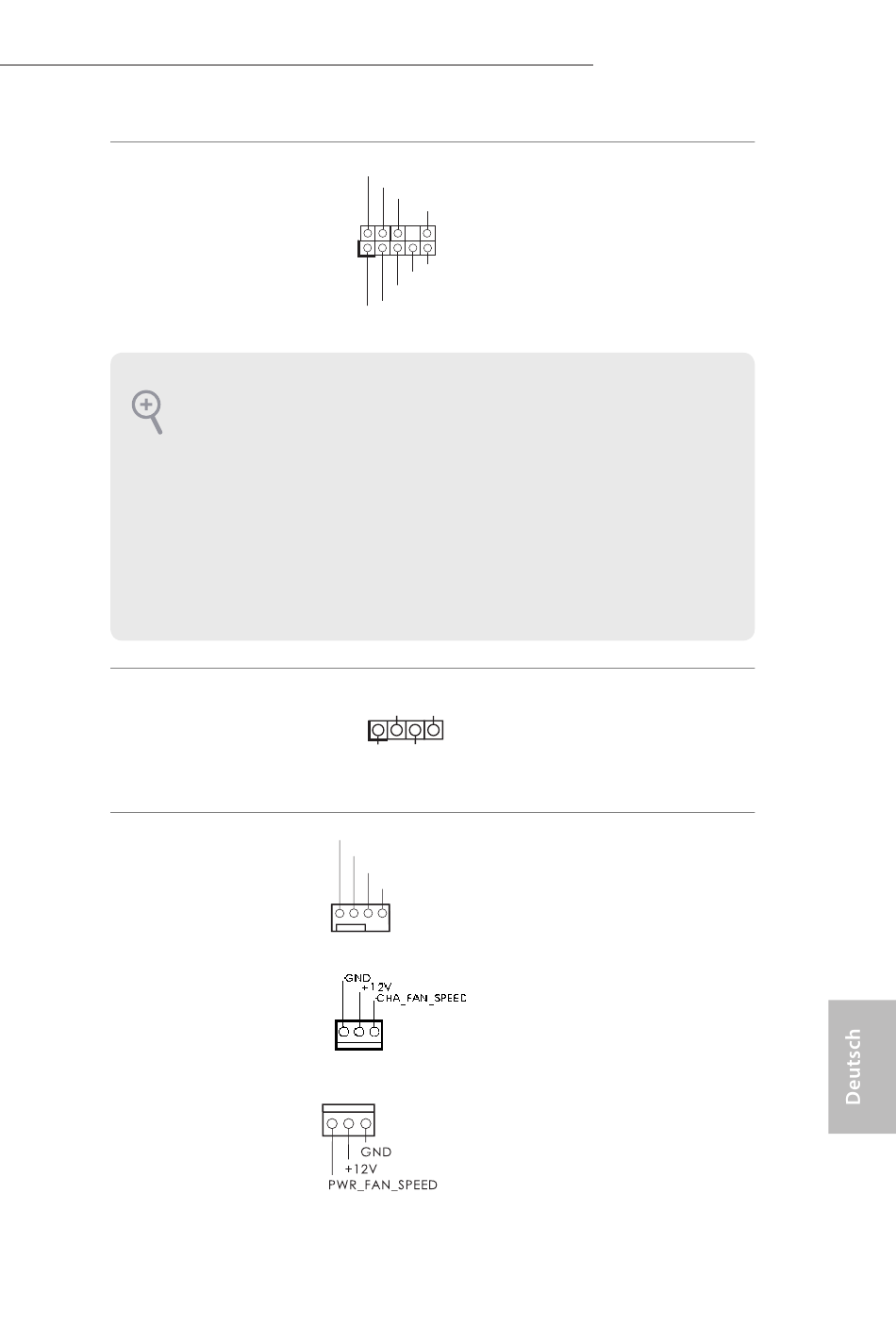

Audiostiftleiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 29)
1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu
jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen
in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der
Audiostiftleiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie
nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes
Mikrofon)"-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume
(Aufnahmelautstärke)" an.
Gehäuselautsprecherstift-
leiste
(4-polig, SPEAKER1)
(siehe S. 1, Nr. 15)
Gehäuse- und
Netzteillüfteranschlüsse
(4-polig, CHA_FAN1)
(siehe S. 1, Nr. 27)
(3-polig, CHA_FAN2)
(siehe S. 1, Nr. 26)
(3-polig, CHA_FAN3)
(siehe S. 1, Nr. 11)
(3-polig, PWR_FAN1)
(siehe S. 1, Nr. 30)
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
DUMMY
SPEAKER
1
+5V
DUMMY
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
Z87M OC Formula
Diese Stiftleiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.
Bitte verbinden Sie den
Gehäuselautsprecher mit
dieser Stiftleiste.
Bitte verbinden Sie die
Lüfterkabel mit den
Lüfteranschlüssen; der
schwarze Draht gehört
zum Erdungskontakt.
