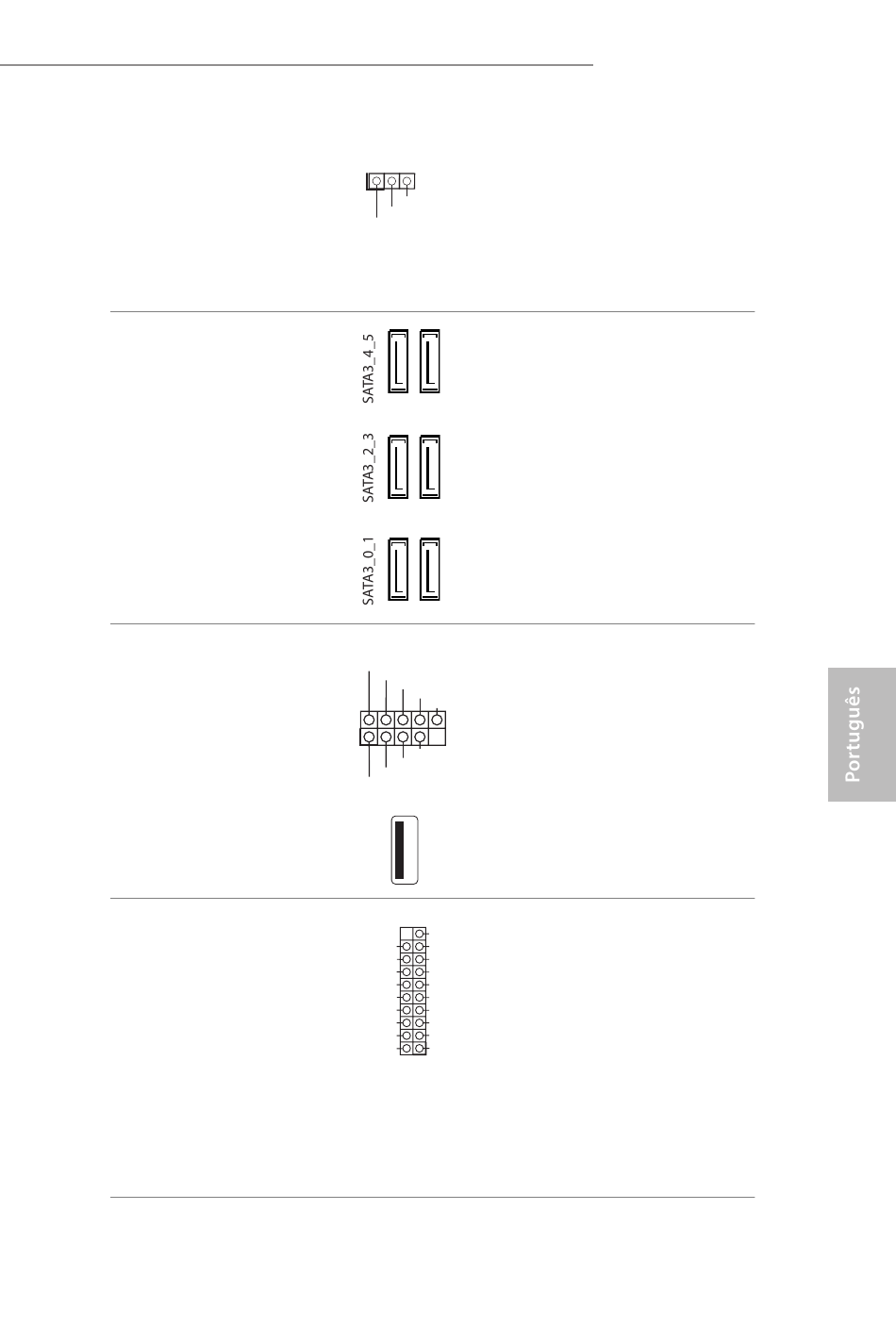

Conector do LED de
alimentação
(PLED1 de 3 pinos)
(consultar p.12, N.º 16)
Conectores ATA3 de série
(SATA3_0_1:
ver pág.1, No. 12)
(SATA1_2_3:
consultar p.1, N.º 13)
(SATA3_4_5:
consultar p.1, N.º 14)
Terminais USB 2.0
(USB2_3 de 9 pinos)
(consultar p.1, N.º 23)
(USB4_5 de 9 pinos)
(consultar p.1, N.º 24)
(USB6)
(consultar p.1, N.º 9)
Terminais USB 3.0
(USB3_6_7 de 19 pinos)
(consultar p.11 N.º 10)
1
PLED-
PLED+
PLED+
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX- IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
Z87M OC Formula
Ligue o LED de
alimentação do chassis a
este terminal para indicar
o estado de alimentação do
sistema.
Estes seis conectores
SATA3 suportam
cabos de dados SATA
para dispositivos de
armazenamento interno
com uma velocidade de
transferência de dados de
até 6,0 Gb/s.
Para além de duas portas
USB 2.0 no painel de
entrada/saída, existem dois
cabeçalhos e uma porta
nesta placa principal. Cada
terminal USB 2.0 é capaz
de suportar duas portas.
Para além de seis portas
USB 3.0 no painel de
entrada/saída, existe um
cabeçalho nesta placa
principal. Cada terminal
USB 3.0 é capaz de
suportar duas portas.
