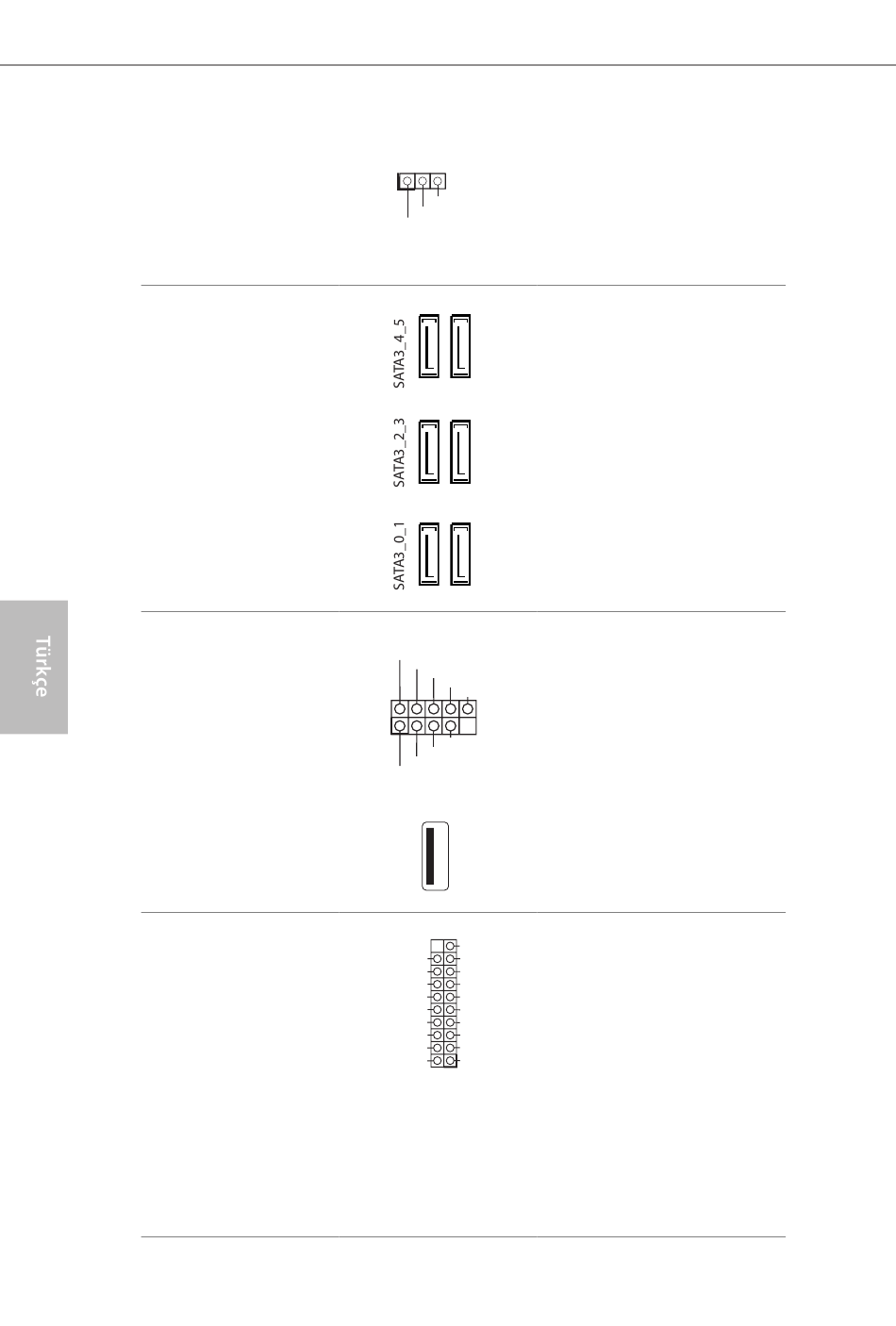

Güç LED Bağlantısı
(3-pin PLED1)
(bkz. s.12, No. 16)
Seri ATA3 Bağlayıcıları
(SATA3_0_1:
bkz s.1, No. 12)
(SATA1_2_3:
bkz. sf.1, No. 13)
(SATA3_4_5:
bkz. sf.1, No. 14)
USB 2.0 Bağlantıları
(9-pin USB2_3)
(bkz. sf.1, No. 23)
(9-pin USB4_5)
(bkz. sf.1, No. 24)
(USB6)
(bkz. sf.1, No. 9)
USB 3.0 Bağlantıları
(19-pin USB3_6_7)
(bkz. sf.11, No. 10)
116
1
PLED-
PLED+
PLED+
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX- IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
Sistemin güç durumunun
belirtilmesi için lütfen
güç LED'ini bu bağlantıya
takın.
Bu altı SATA3 bağlayıcısı,
veri aktarım hızı 6,0 Gb/
sn'ye kadar olan dahili
depolama aygıtları için
tasarlanmış SATA veri
kablolarını destekler.
Bu anakart üzerinde, G/Ç
panelindeki iki tane USB
2.0 bağlantı noktasının
yanı sıra iki adet bağlantı
ve bir bağlantı noktası
bulunmaktadır. Her
USB 2.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
Bu anakart üzerinde, G/Ç
panelindeki altı tane USB
3.0 bağlantı noktasının
yanı sıra bir adet bağlantı
bulunmaktadır. Her
USB 3.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
