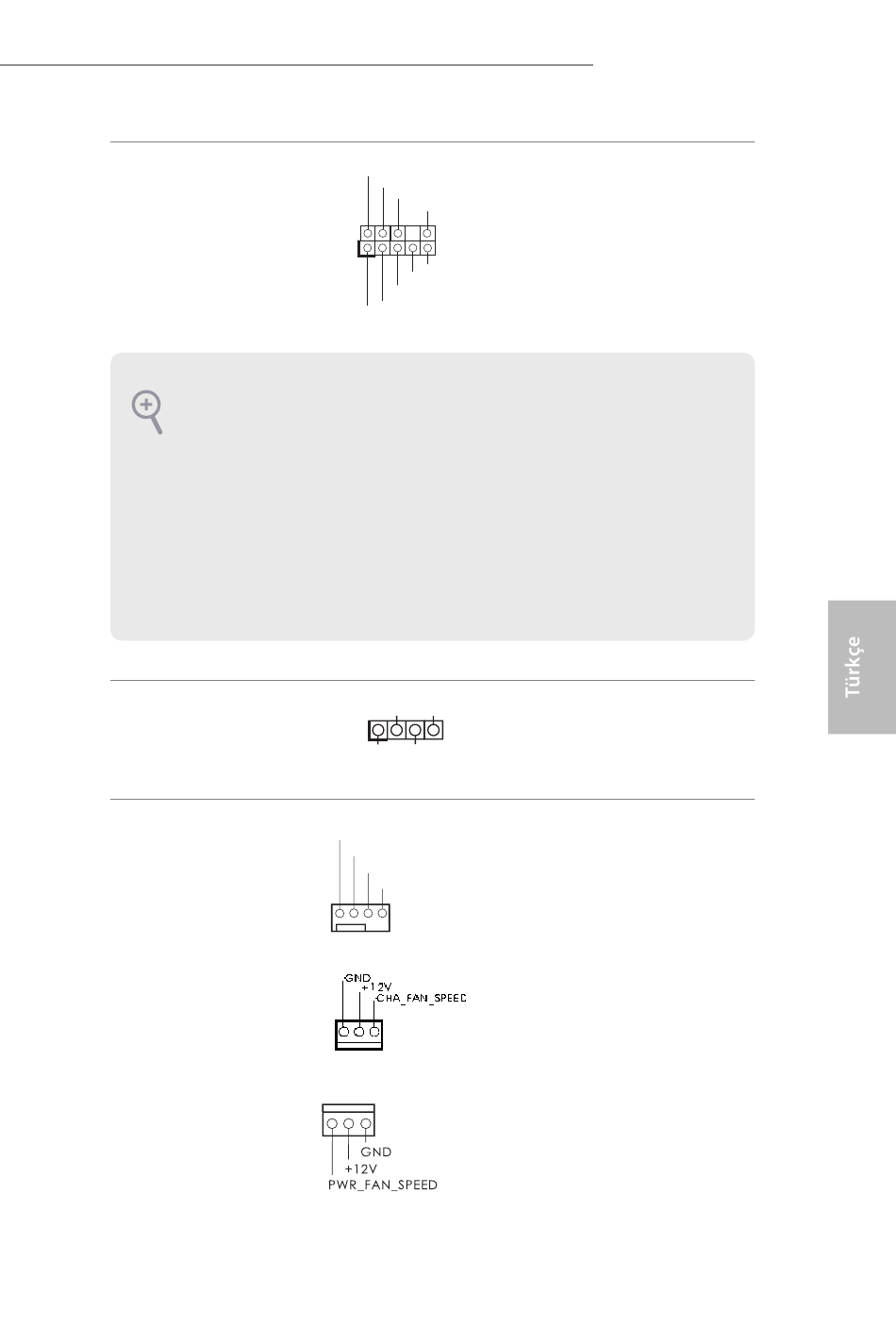

Ön Panel Ses Bağlantısı
(9-pin HD_AUDIO1)
(bkz. sf.1, No. 29)
1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi
için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi
kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses
bağlantısına takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'ı (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları
bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine gidin
ve "Kayıt Ses Seviyesi"ni ayarlayın.
Kasa Hoparlör Bağlantısı
(4-pin SPEAKER1)
(bkz sf.1, No. 15)
Kasa ve Güç Fanı
Bağlayıcıları
(4-pin CHA_FAN1)
(bkz sf.1, No. 27)
(3-pin CHA_FAN2)
(bkz sf.1, No. 26)
(3-pin CHA_FAN3)
(bkz sf.1, No. 11)
(3-pin PWR_FAN1)
(bkz sf.1, No. 30)
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
DUMMY
SPEAKER
1
+5V
DUMMY
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
Z87M OC Formula
Bu bağlantı, ses aygıtlarının
ön ses paneline bağlanması
içindir.
Lütfen kasa hoparlörünü
bu bağlantıya takın.
Lütfen fan kablolarını
fan bağlayıcılarına takın
ve siyah teli topraklama
pinine bağlayın.
