ASROCK Z87M OC Formula Bedienungsanleitung Seite 144

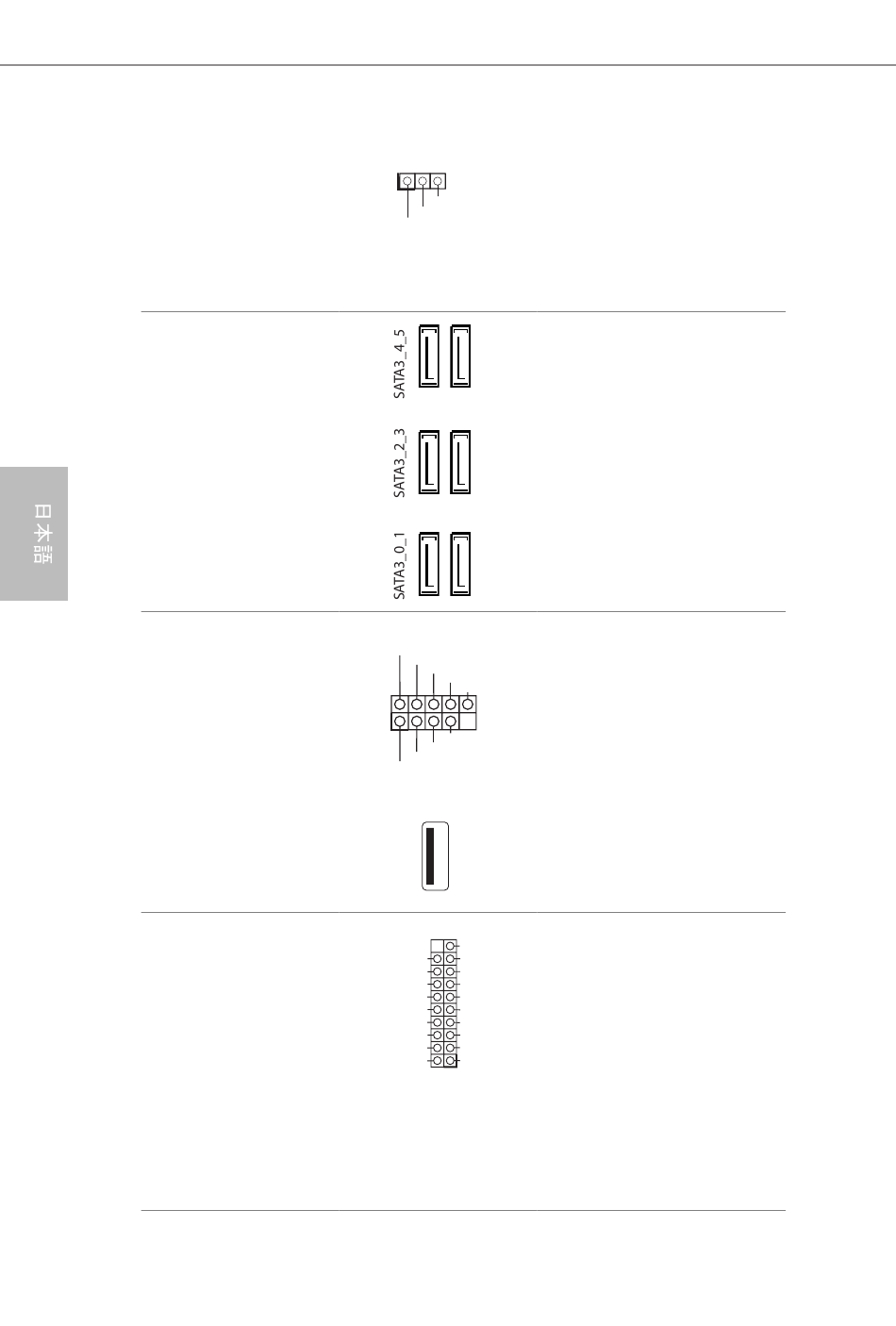

電源 LED ヘッダー
（3 ピン PLED1）
（p.12、 No. 16 参照）
シリアル ATA3 コネクタ
ー
(SATA3_0_1:
p.1、 No. 12 参照）
（SATA1_2_3:
p.1、 No. 13 参照）
(SATA3_4_5:
p.1、 No. 14 参照）
USB 2.0 ヘッダー
（9 ピン USB2_3）
（p.1、 No. 23 参照）
（9 ピン USB4_5）
（p.1、 No. 24 参照）
(USB6)
（p.1、 No. 9 参照）
USB 3.0 ヘッダー
（19 ピン USB3_6_7）
（p.11、 No. 10 参照）
142
1
PLED-
PLED+
PLED+
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX- IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
システムの電源ステー
タスを表示するために、
シャーシ電源 LED をこの
ヘッダーに接続してく だ
さい。
これら 6 つの SATA3 コネ
クターは、 最高 6.0 Gb/ 秒
のデータ転送速度で内部
ストレージデバイス用の
SATA データケーブルを
サポートします。
I/O パネルの 2 つの USB
2.0 ポートに加えて、 この
マザーボードには 2 つの
ヘッダーと 2 つのポート
が装備されています。 各
USB 2.0 ヘッダーは、 2 つ
のポートをサポートでき
ます。
I/O パネルの 6 つの USB
3.0 ポートに加えて、 この
マザーボードには 1 つの
ヘッダーが装備されてい
ます。 各 USB 3.0 ヘッダー
は、 2 つのポートをサポー
トできます。
