ASROCK Z87M OC Formula Bedienungsanleitung Seite 92

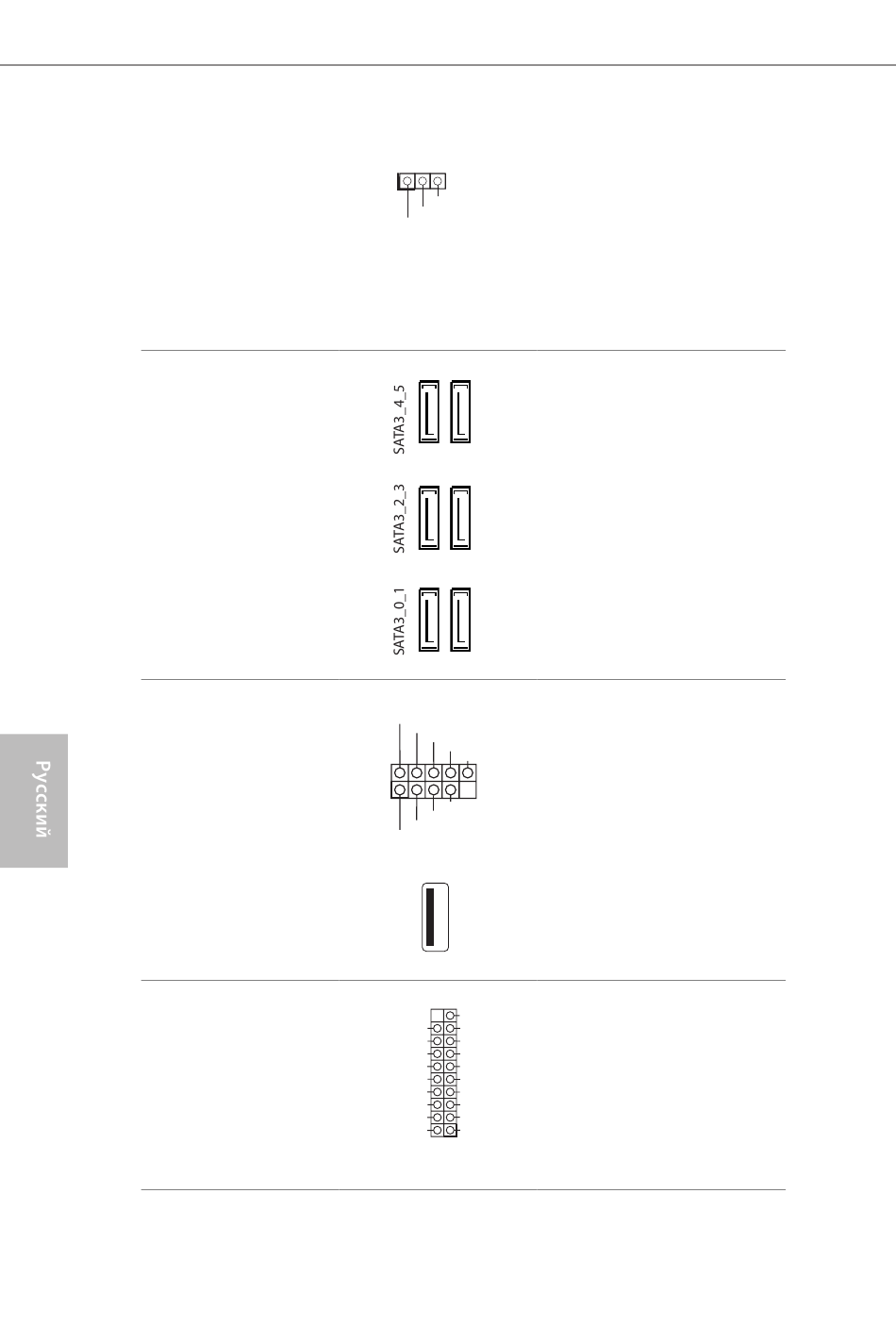

Колодка светодиодного
индикатора питания
(3-контактная, PLED1)
(См. стр. 12, № 16)
Разъемы Serial ATA3
(SATA3_0_1:
см. стр.1, № 12)
(SATA1_2_3:
См. стр. 1, № 13)
(SATA3_4_5:
См. стр. 1, № 14)
Колодки USB 2.0.
(9-контактная, USB2_3)
(См. стр. 1, № 23)
(9-контактная, USB4_5)
(См. стр. 1, № 24)
(USB6)
(См. стр. 1, № 9)
Колодки USB 3.0.
(19-контактная,USB3_6_7)
(См. стр. 11, № 10)
90
1
PLED-
PLED+
PLED+
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX-
IntA_PA_SSRX+ GND
IntA_PB_SSTX-
GND
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
Подключите
светодиодный индикатор
питания корпуса к
этой колодке, чтобы
обеспечить индикацию
состояния питания
системы.
Эти шесть
разъемов SATA3
предназначены для
подключения кабелей
SATA внутренних
запоминающих
устройств для передачи
данных со скоростью до
6,0 Гб/с.
Кроме двух портов USB
2.0, на панели ввода-
вывода на материнской
плате также есть две
колодки и один порт.
Каждая колодка USB 2.0
может поддерживать два
порта.
Кроме шести портов USB
3.0, на панели ввода-
вывода на материнской
плате также есть
одна колодка. Каждая
колодка USB 3.0 может
поддерживать два порта.
