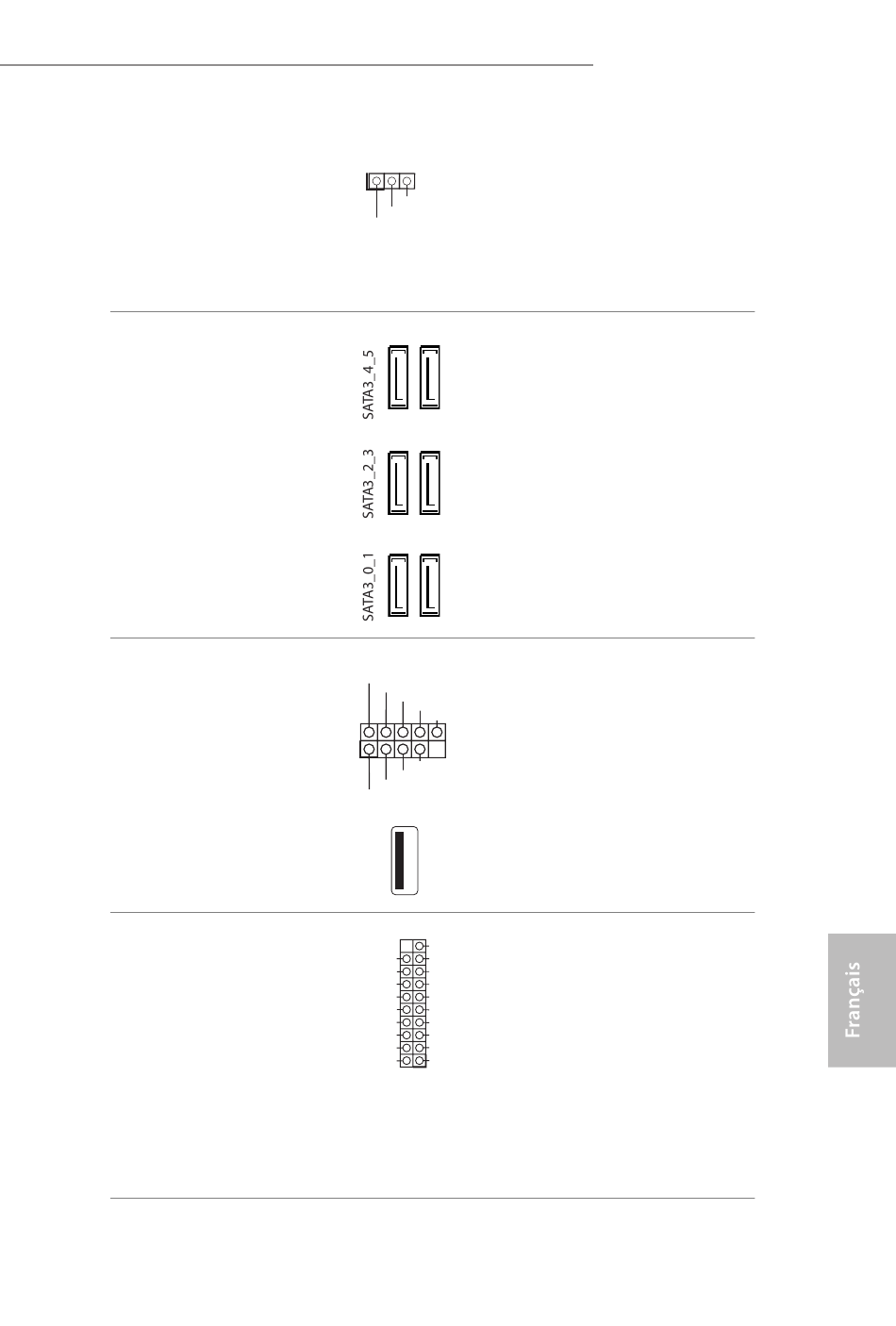

Embase LED
d'alimentation
(PLED1 à 3 broches)
(voir p.12, No. 16)
Connecteurs Serial ATA3
(SATA3_0_1:
voir p.1, No. 12)
(SATA1_2_3:
(voir p.1, No. 13)
(SATA3_4_5:
(voir p.1, No. 14)
Embases USB 2.0
(USB2_3 à 9 broches)
(voir p.1, No. 23)
(USB4_5 à 9 broches)
(voir p.1, No. 24)
(USB6)
(voir p.1, No. 9)
Embases USB 3.0
(USB3_6_7 à 19 broches)
(voir p.11, No. 10)
1
PLED-
PLED+
PLED+
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus
Vbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1
Z87M OC Formula
Veuillez brancher le
LED d'alimentation du
châssis sur cette embase
pour indiquer l' é tat
d'alimentation du système.
Ces six connecteurs
SATA3 sont compatibles
avec les câbles de données
SATA pour les appareils de
stockage internes avec un
taux de transfert maximal
de 6,0 Go/s.
En plus des deux ports
USB 2.0 sur le panneau E/S,
cette carte mère est dotée
de deux embases et d'un
port. Chaque embase USB
2.0 peut prendre en charge
deux ports.
En plus des six ports
USB 3.0 sur le panneau
E/S, cette carte mère
est dotée d'une embase
supplémentaire. Chaque
embase USB 3.0 peut
prendre en charge deux
ports.
51 51
