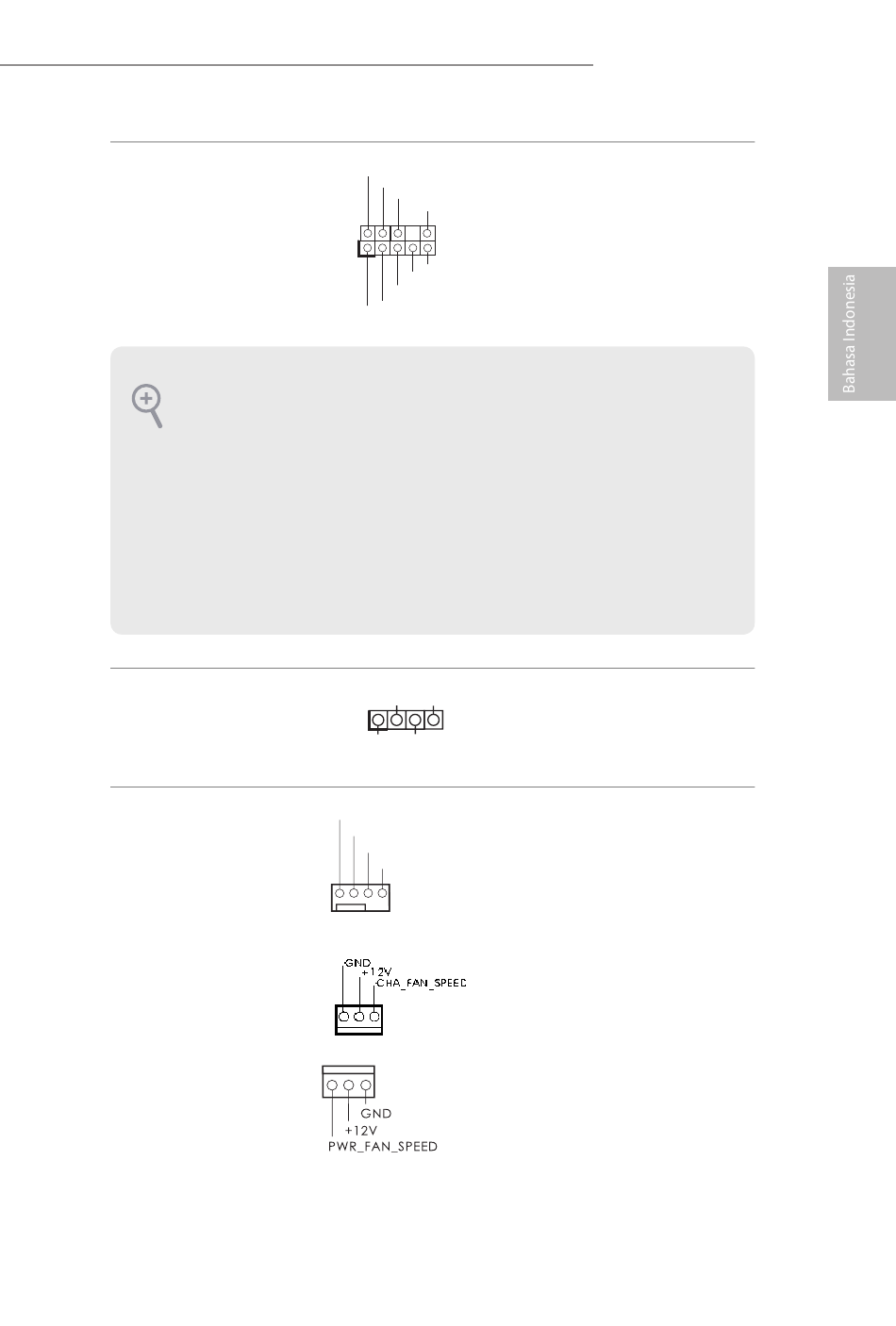

Header Audio Panel
Depan
(HD_AUDIO1 9-pin)
(lihat hal. 1, No. 29)
1. Audio Definisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis harus
mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam panduan pengguna ini
dan panduan pengguna chassis untuk menginstal sistem.
2. Jika Anda menggunakan panel audio AC'97, pasang ke header audio panel depan dengan
melakukan langkah-langkah di bawah ini:
A. Sambungkan Mic_IN (MIC) ke MIC2_L.
B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.
C. Sambungkan Ground (GND) ke Ground (GND).
D. MIC_RET dan OUT_RET hanya untuk panel audio HD. Anda tidak perlu
menyambungkannya untuk panel audio AC'97.
E. Untuk mengaktifkan mikrofon depan, buka tab "FrontMic" pada Control panel (Panel
kontrol) Realtek, lalu sesuaikan "Recording Volume" (Volume Suara Perekaman).
Header Speaker Chassis
(SPEAKER1 4-pin)
(lihat hal. 1, No. 15)
Konektor Kipas Chassis
dan Daya
(CHA_FAN1 4-pin)
(lihat hal. 1, No. 27)
(CHA_FAN2 3-pin)
(lihat hal. 1, No. 26)
(CHA_FAN3 3-pin)
(lihat hal. 1, No. 11)
(PWR_FAN1 3-pin)
(lihat hal. 1, No. 30)
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
DUMMY SPEAKER
1
+5V DUMMY
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
Z87M OC Formula
Header ini untuk
menyambungkan
perangkat audio ke panel
audio depan.
Sambungkan speaker
chassis ke header ini.
Sambungkan kabel kipas
ke konektor kipas, lalu
cocokkan kabel hitam
dengan pin ground.
