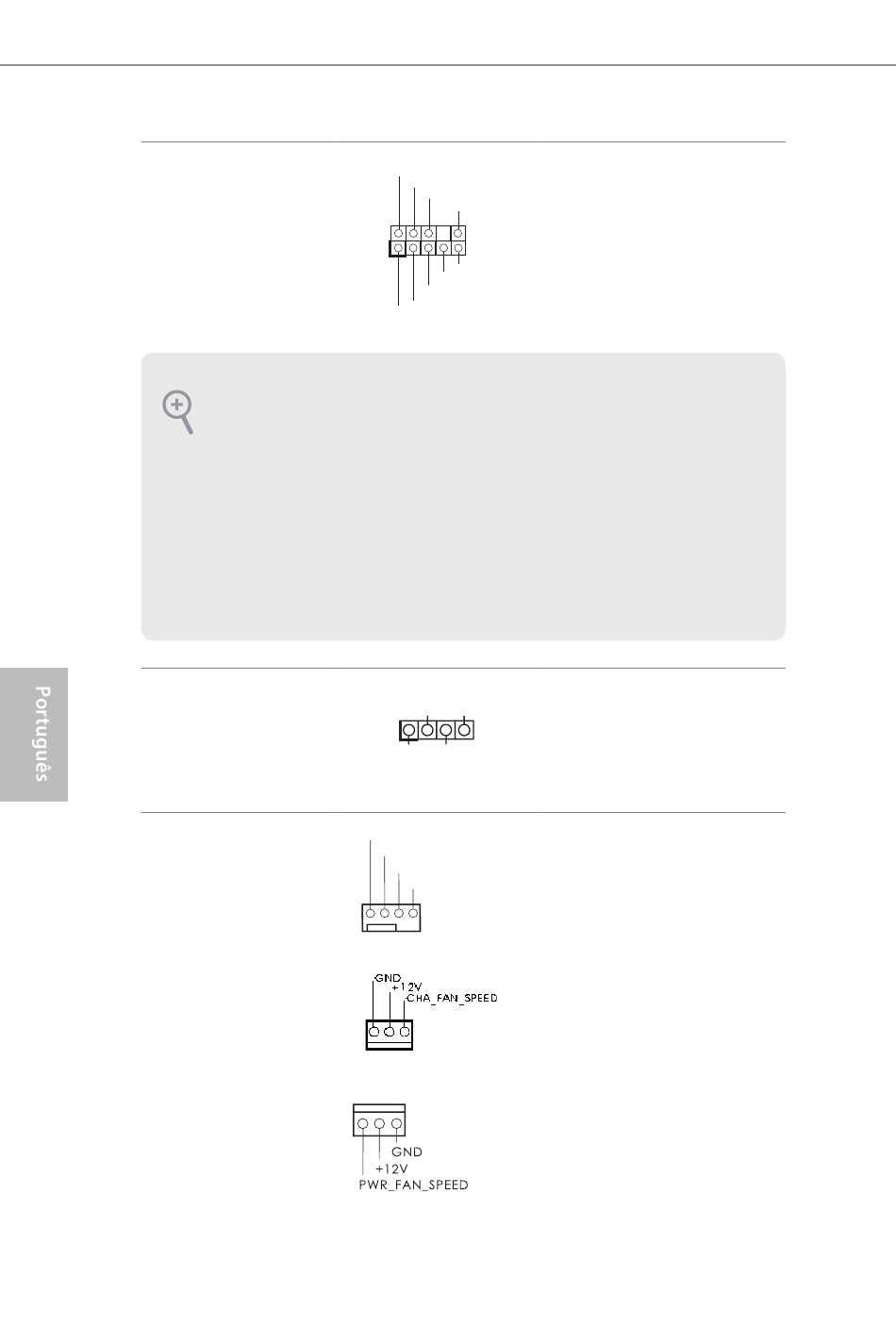

Terminal de áudio do
painel frontal
(HD_AUDIO1 de 9 pinos)
(consultar p.1, N.º 29)
1. O Áudio de alta definição suporta Detecção de ficha, mas o cabo de painel no chassis deverá
suportar HDA para funcionar correctamente. Siga as instruções no nosso manual e no
manual do chassis para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de
acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Ligue Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa de os
ligar para o painel de áudio AC'97.
E. Para activar o microfone frontal, aceda ao separador "Microfone Frontal" no painel de
controlo Realtek e ajuste o "Volume de gravação".
Terminal do altifalante do
chassis
(SPEAKER1 de 4 pinos)
(consultar p.1, N.º 15)
Conectores da ventoinha
do chassis e alimentação
(CHA_FAN1 de 4 pinos)
(consultar p.1, N.º 27)
(CHA_FAN2 de 3 pinos)
(consultar p.1, N.º 26)
(CHA_FAN3 de 3 pinos)
(consultar p.1, N.º 11)
(PWR_FAN1 de 3 pinos)
(consultar p.1, N.º 30)
104
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
DUMMY SPEAKER
1
+5V DUMMY
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
Este terminal destina-se
à ligação de dispositivos
áudio ao painel de áudio
frontal.
Ligue o altifalante do
chassis a este terminal.
Ligue os cabos da
ventoinha aos conectores
da ventoinha colocando
o cabo preto no pino de
ligação à terra.
