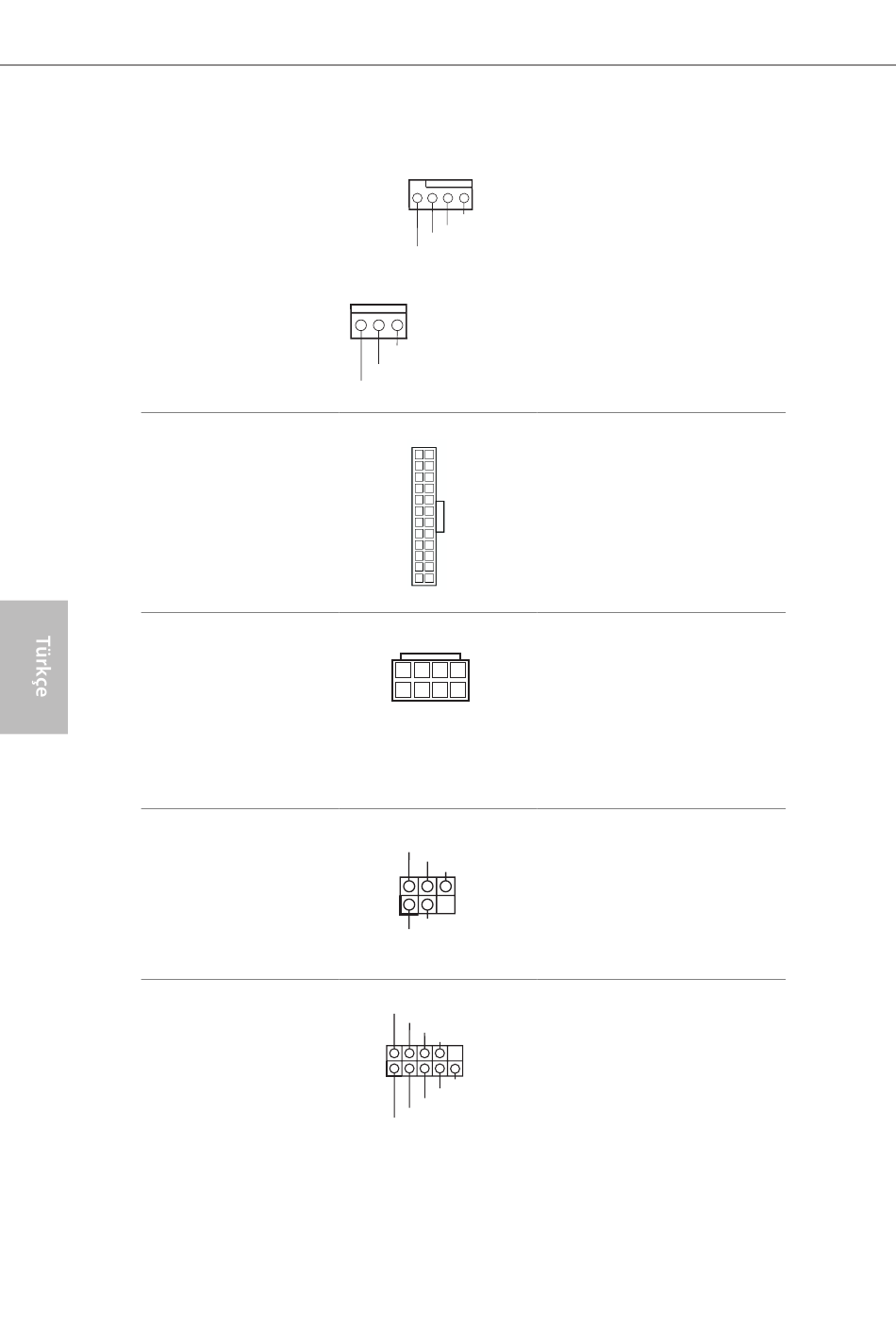

CPU Fan Bağlayıcıları
(4-pin CPU_FAN1)
(bkz sf.1, No. 3)
(3-pin CPU_FAN2)
(bkz sf.1, No. 2)
ATX Güç Bağlayıcısı
(24-pin ATXPWR1)
(bkz. sf.1, No. 8)
ATX 12V Güç Bağlayıcısı
(8-pin ATX12V1)
(bkz. sf.1, No. 1)
Kızılötesi Modül Bağlantısı
(5-pin IR1)
(bkz. sf.1, No. 28)
Seri Bağlantı Noktası
Bağlantısı
(9-pin COM1)
(bkz. sf.1, No. 25)
118
4 3 2 1
GN D
+ 12V
CPU_ FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CPU_FAN_SPEED
8 5
4 1
IRTX
+5VSB
DUMMY
1
GND
IRRX
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
Bu anakart, 4-Pin CPU
fan (Sessiz Fan) bağlayıcısı
sağlamaktadır. 3-Pin CPU
fan bağlamak istiyorsanız,
lütfen Pin 1-3'ü kullanın.
Bu anakart, 24-pin ATX
güç bağlayıcısı sağlam-
aktadır. 20-pin ATX güç
beslemesi kullanmak için,
lütfen Pin 1 ve Pin 13'e
bağlayın.
Bu anakart, 8-pin ATX
12V güç bağlayıcısı
sağlamaktadır. 4-pin ATX
güç beslemesi kullanmak
için, lütfen Pin 1 ve Pin 5'e
bağlayın.
Bu bağlantı, isteğe bağlı olarak
kızılötesi modülden bir kablosuz
bağlantı aktarımı ile alımını da
destekler.
Bu COM1 bağlantısı seri
bağlantı yuvası modülünü
destekler.
