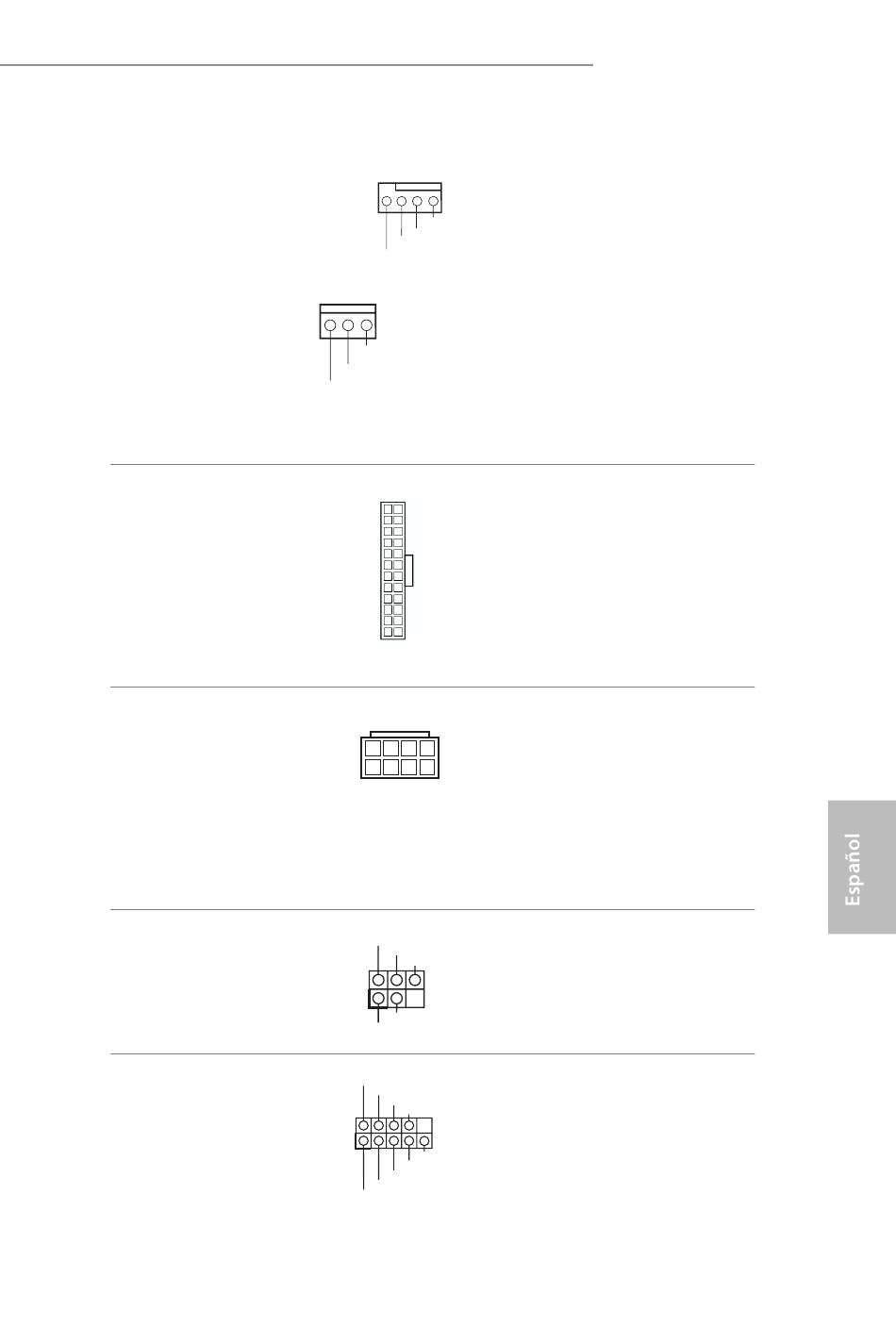

Conectores del ventilador
de la CPU
(CPU_FAN1 de 4 pines)
(consulte la pág.1, N.º 3)
(CPU_FAN2 de 3 pines)
(consulte la pág.1, N.º 2)
Conector de alimentación
ATX
(ATXPWR1 de 24 pines)
(consulte la pág.1, N.º 8)
Conector de alimentación
ATX de 12V
(ATX12V1 de 8 pines)
(consulte la pág.1, N.º 1)
Cabezal de módulo
infrarrojo
(IR1 de 5 pines)
(consulte la pág.1, N.º 28)
Cabezal de puerto serie
(COM1 de 9 pines)
(consulte la pág.1, N.º 25)
4 3 2 1
GN D
+ 12V
CPU_ FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CPU_FAN_SPEED
8 5
4 1
IRTX
+5VSB
DUMMY
1
GND
IRRX
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
Z87M OC Formula
Esta placa base contiene
un conector de ventilador
(ventilador silencioso) de
CPU de 4 pines. Si tiene
pensando conectar un
ventilador de CPU de 3
pines, conéctelo al Pin 1-3.
Esta placa base contiene un
conector de alimentación
ATX de 24 pines. Para
utilizar una toma de
alimentación ATX de 20
pines, conéctela en los
Pines del 1 al 13.
Esta placa base contiene un
conector de alimentación
ATX de 12V y 8 pines.
Para utilizar una toma
de alimentación ATX de
4 pines, conéctela en los
Pines del 1 al 5.
Este cabezal admite un módulo
infrarrojo opcional de transmisión
y recepción inalámbrico.
Este cabezal COM1 admite
un módulo de puerto serie.
