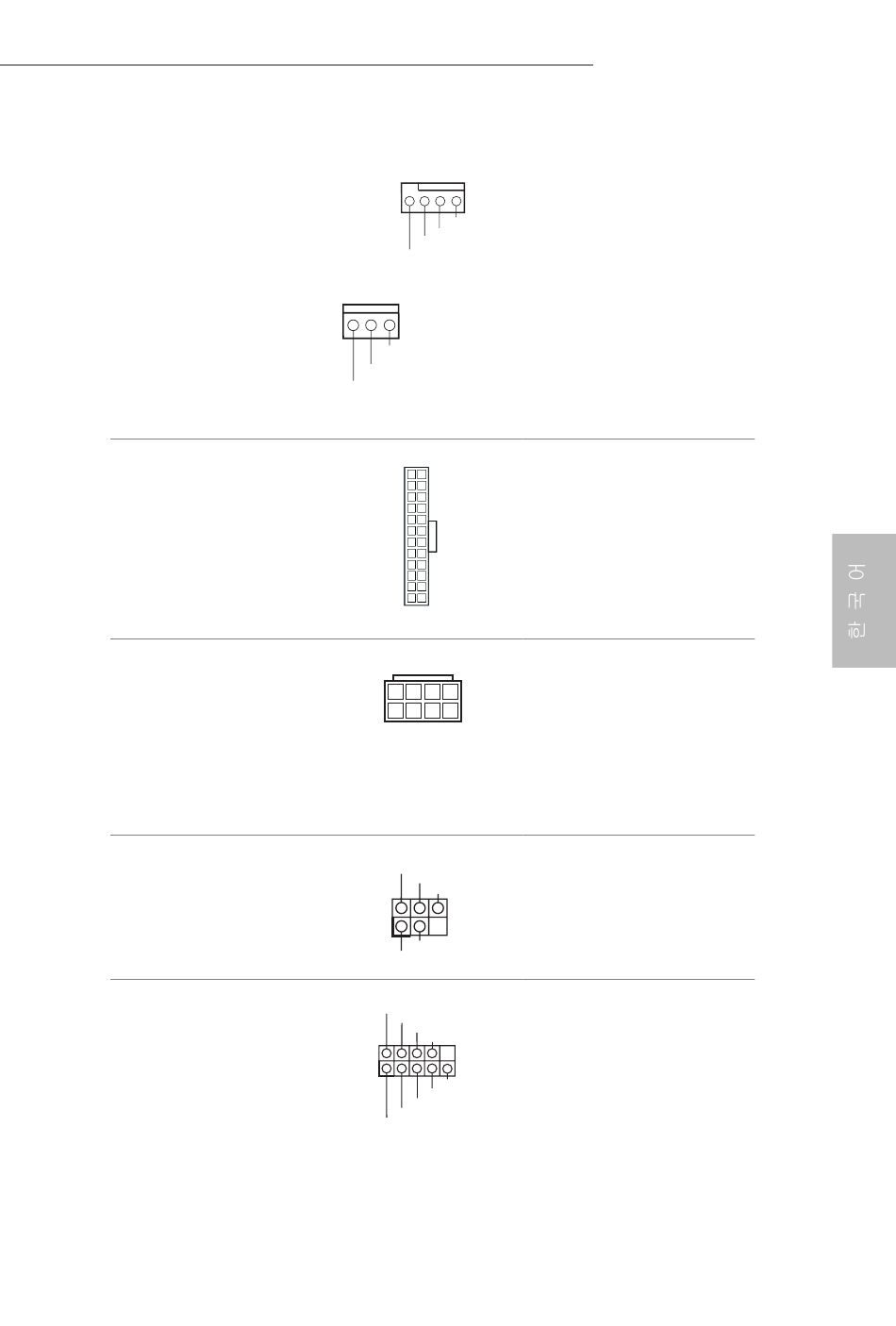

CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 페이지 , 3 번 항목 참조 )
(3 핀 CPU_FAN2)
(1 페이지 , 2 번 항목 참조 )
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 8 번 항목 참조 )
ATX 12V 전원 커넥터
(8 핀 ATX12V1)
(1 페이지 , 1 번 항목 참조 )
적외선 모듈 헤더
(5 핀 IR1)
(1 페이지 , 28 번 항목 참조 )
시리얼 포트 헤더
(9 핀 COM1)
(1 페이지 , 25 번 항목 참조 )
4 3 2 1
GN D
+ 12V
CPU_ FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CPU_FAN_SPEED
8 5
4 1
IRTX
+5VSB
DUMMY
1
GND
IRRX
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
Z87M OC Formula
이 마더보드에는 4 핀
CPU 팬 ( 저소음 팬 )
커넥터가 탑재되어 있
습니다 . 3 핀 CPU 팬
을 연결하려는 경우 핀
1-3 에 연결하십시오 .
이 마더보드에는 24 핀
ATX 전원 커넥터가 탑재되
어 있습니다 . 20 핀 ATX 전
원공급장치를 사용하려면
핀 1 과 핀 13 을 따라 연결
하십시오 .
이 마더보드에는 8 핀 ATX
12V 전원 커넥터가 탑재되
어 있습니다 . 4 핀 ATX 전
원공급장치를 사용하려면
핀 1 과 핀 5 을 따라 연결하
십시오 .
이 헤더는 선택 품목인 무
선 송수신 적외선 모듈을
지원합니다 .
이 COM1 헤더는 시리얼
포트 모듈을 지원합니다 .
