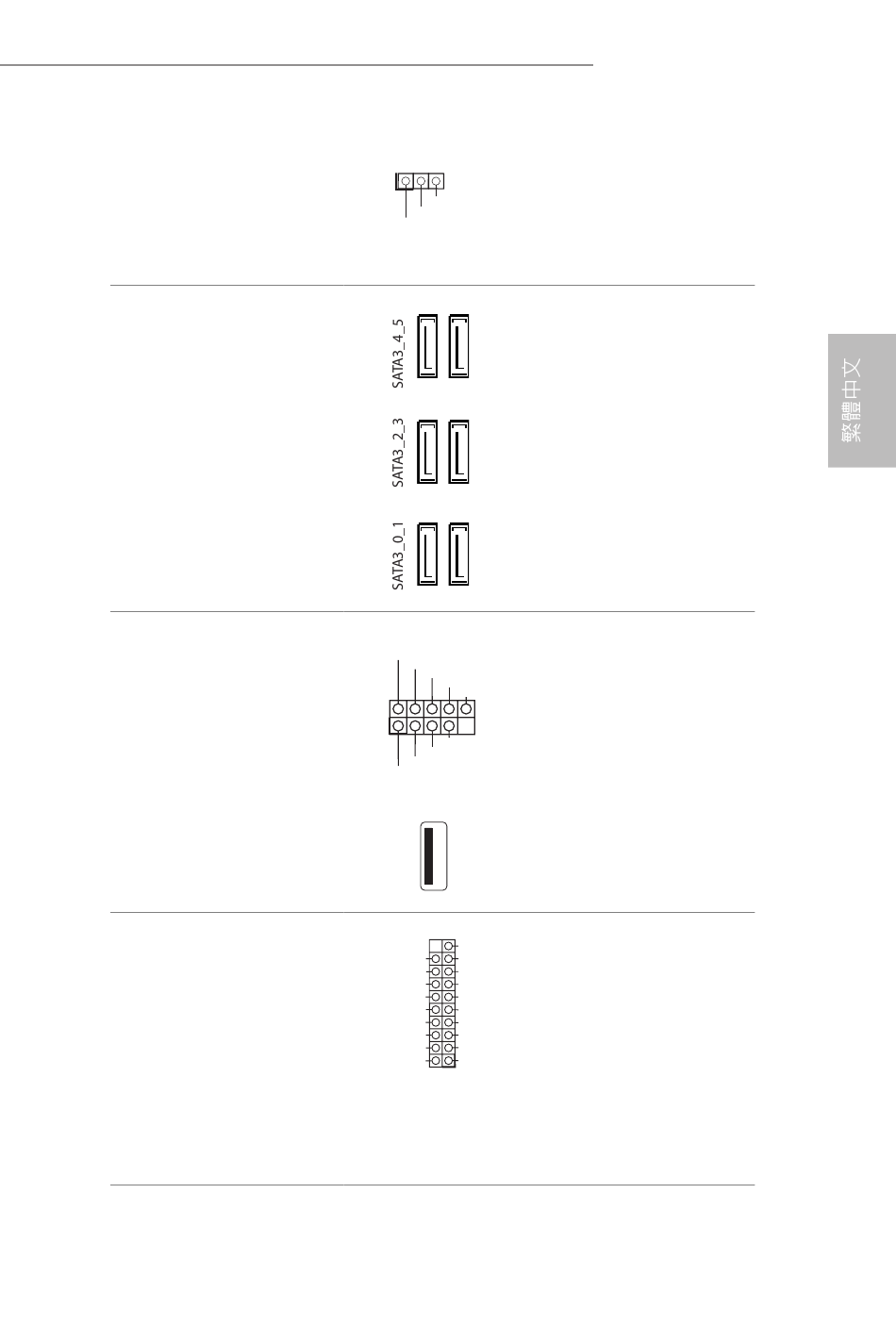

電源 LED 排針
(3-pin PLED1)
( 請參閱第 12 頁，編號 16）
Serial ATA3 接頭
(SATA3_0_1:
請參閱第 1 頁，編號 12）
(SATA1_2_3：
請參閱第 1 頁，編號 13)
(SATA3_4_5:
請參閱第 1 頁，編號 14)
USB 2.0 排針
(9-pin USB2_3)
( 請參閱第 1 頁，編號 23）
(9-pin USB4_5)
( 請參閱第 1 頁，編號 24）
(USB6)
( 請參閱第 1 頁，編號 9）
USB 3.0 排針
(19-pin USB3_6_7)
( 請參閱第 11 頁，編號 10）
1
PLED-
PLED+
PLED+
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX- IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
Z87M OC Formula
請將機殼電源 LED
連接至此排針，以
指示系統的電源狀
態。
這六組 SATA3 接頭
皆支援內部儲存裝
置的 SATA 資料纜
線，最高可達 6.0
Gb/s 資料傳輸率。
除了 I/O 面板上的
兩個 USB 2.0 連接埠
外，在本主機板上
還有另外兩組排針
及一個連接埠。各
USB 2.0 排針皆可支
援兩個連接埠。
除了 I/O 面板上的
六個 USB 3.0 連接埠
外，在本主機板上
還有另外一組排針。
各 USB 3.0 排針皆可
支援兩個連接埠。
