AVENTICS | AS-i | R499050017–BDL–001–AE
5.2.3

Accoppiatore bus 4DI/4DO-AUX e 4DI/4DO

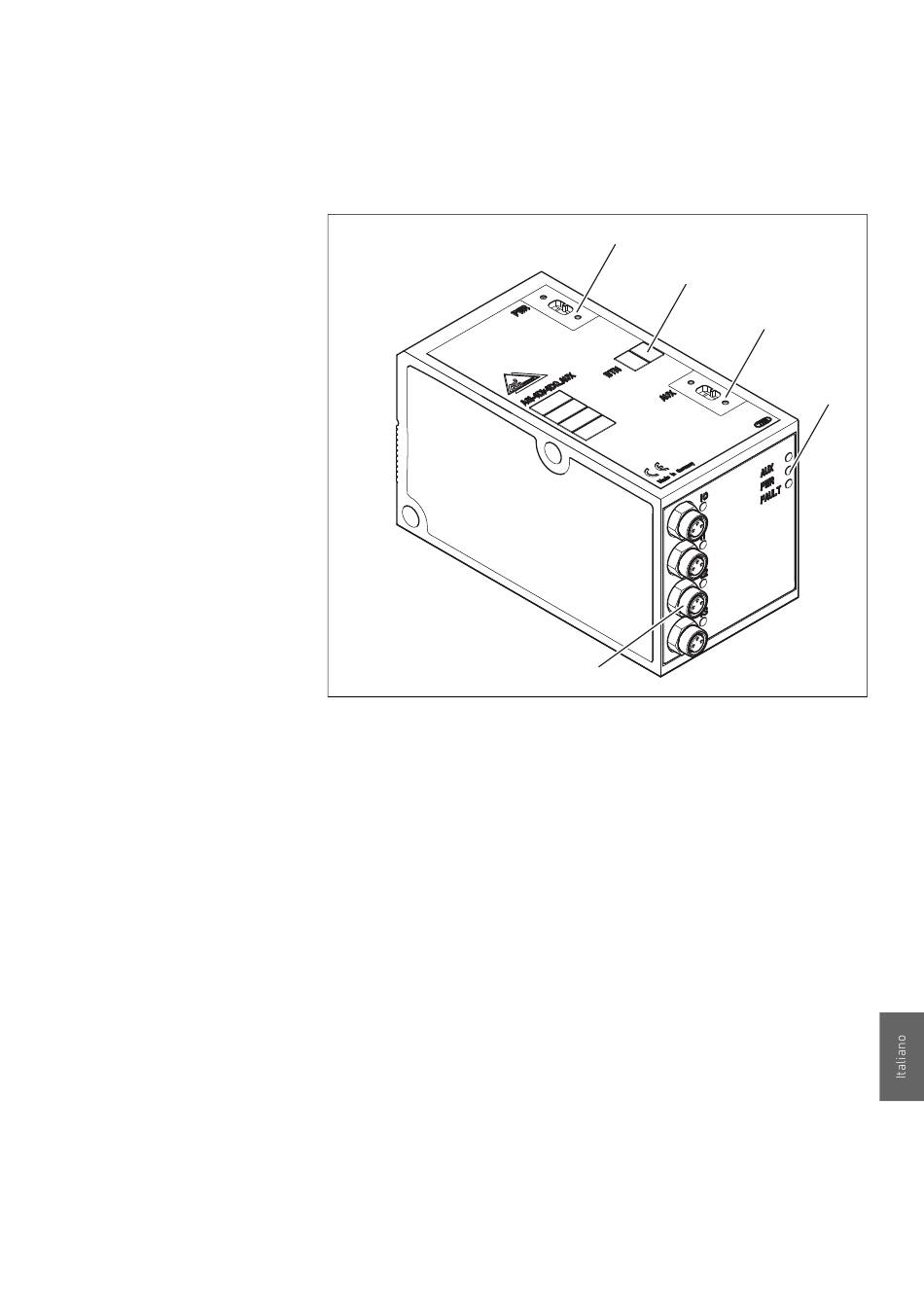

Fig. 3: Accoppiatore bus, esempio 4DI/4DO-AUX
1 Attacco PWR per il bus AS-i per il pilotaggio e
l'alimentazione di corrente della logica e dei sensori
2 Campo di dicitura partecipanti al bus (BTN)
3 Attacco AUX per l'alimentazione di carico delle valvole
(versione AUX)
4 Indicatori LED per segnalazioni diagnostiche
5 Boccole di alimentazione M8, a 3 poli, per il collegamento dei
sensori
Descrizione dell'apparecchio
1
2
5
141
3
4
