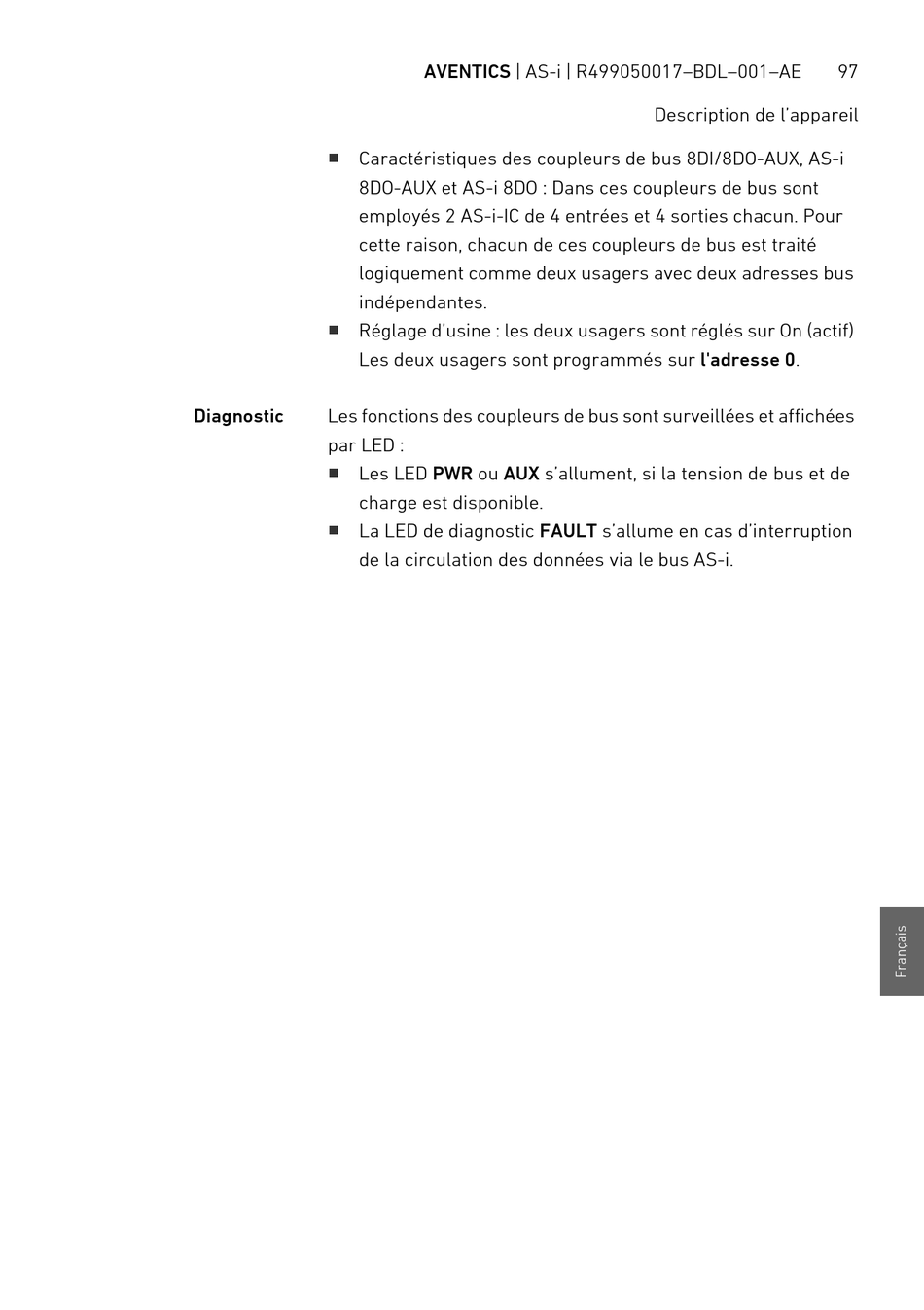

Aventics AS-i Betriebsanleitung Seite 97

Caractéristiques des coupleurs de bus 8DI/8DO-AUX, AS-i
W
8DO-AUX et AS-i 8DO : Dans ces coupleurs de bus sont
employés 2 AS-i-IC de 4 entrées et 4 sorties chacun. Pour
cette raison, chacun de ces coupleurs de bus est traité
logiquement comme deux usagers avec deux adresses bus
indépendantes.
Réglage d'usine : les deux usagers sont réglés sur On (actif)
W
Les deux usagers sont programmés sur l'adresse 0.
Diagnostic Les fonctions des coupleurs de bus sont surveillées et affichées
par LED :
Les LED PWR ou AUX s'allument, si la tension de bus et de
W
charge est disponible.
La LED de diagnostic FAULT s'allume en cas d'interruption
W
de la circulation des données via le bus AS-i.
