Montaje

6.1

Montaje del HF03 LG y el HF04 con AS-i

Obtendrá su sistema de válvulas de la serie HF03 LG o HF04
configurado de manera individual, atornillado por completo con
todos los componentes:
Portaválvulas
W
Acoplador de bus
W
Módulos E/S en caso dado
W
El montaje del sistema de válvulas completo está descrito
detalladamente en las instrucciones de servicio para el VS
adjuntas. La posición de montaje para el VS es indiferente. Las
dimensiones del VS completo varían según el equipamiento del
módulo (véanse las siguientes ilustraciones).
6.1.1

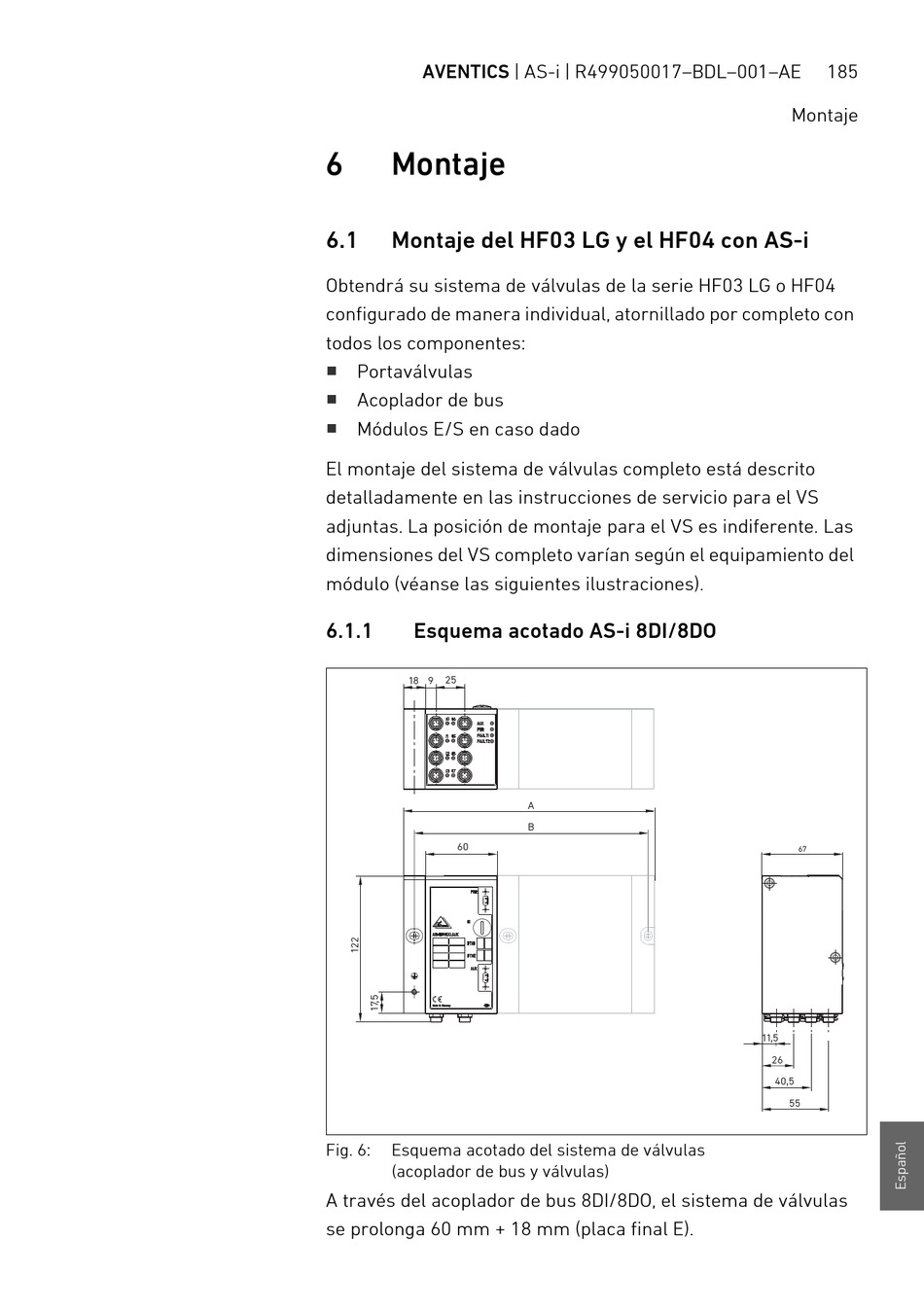

Esquema acotado AS-i 8DI/8DO

18
9
25
60
Fig. 6:
Esquema acotado del sistema de válvulas
(acoplador de bus y válvulas)
A través del acoplador de bus 8DI/8DO, el sistema de válvulas
se prolonga 60 mm + 18 mm (placa final E).
A
B
185
Montaje
67
11,5
26
40,5
55
