AVENTICS | AS-i | R499050017–BDL–001–AE
5.2.3

Coupleur de bus 4DI/4DO-AUX et 4DI/4DO

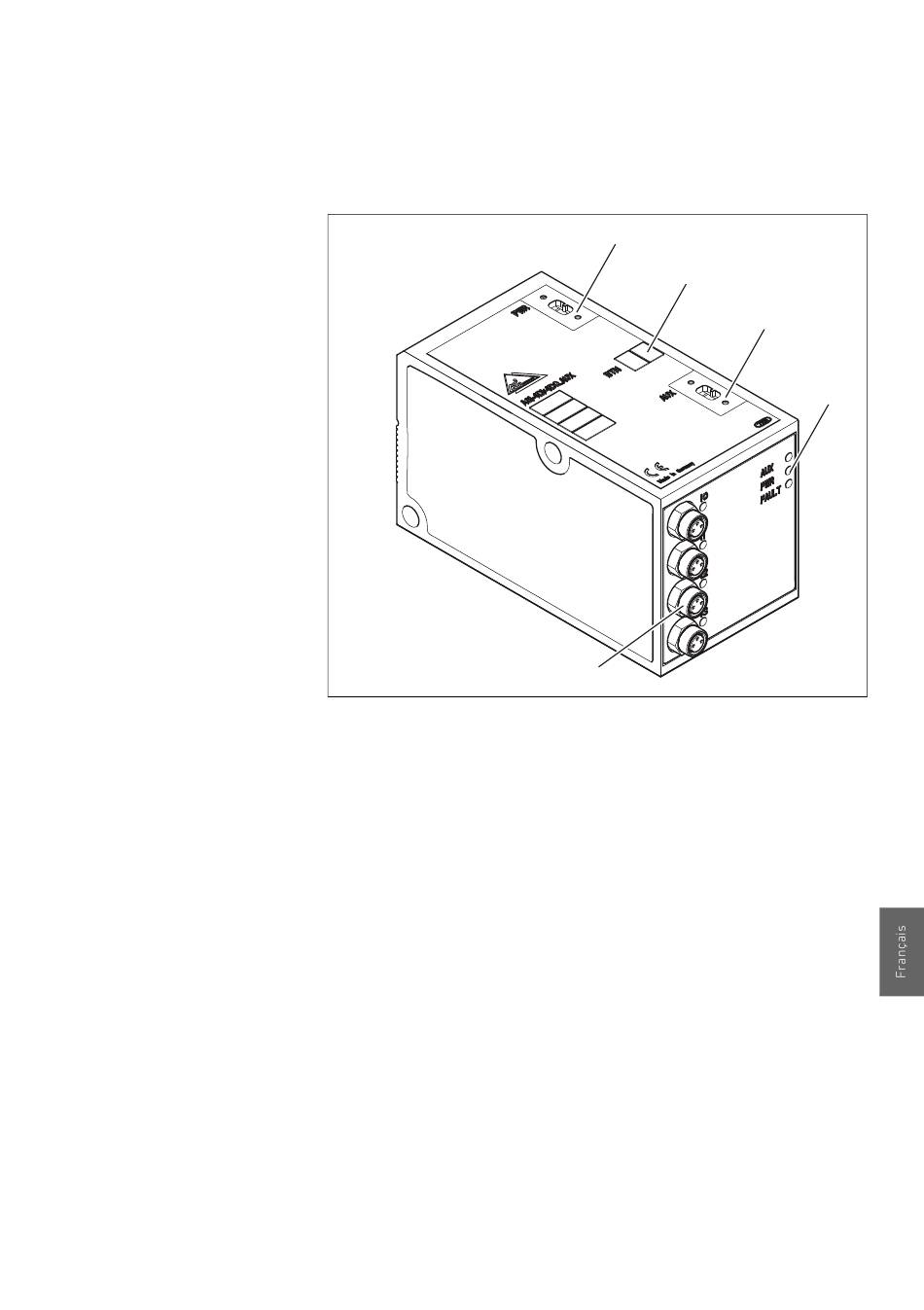

Fig. 3: Coupleur de bus, exemple 4DI/4DO-AUX
1 Raccordement PWR pour le bus AS-i afin de permettre la
commande et l'alimentation électrique du circuit logique et
des capteurs
2 Case d'inscription BTN
3 Raccordement AUX pour l'alimentation des distributeurs
(version AUX)
4 Affichages LED pour notifications de diagnostic
5 Douilles d'entrée M8, à 3 pôles, pour le raccordement de
capteurs
Description de l'appareil
1
2
5
99
3
4
