Description de l'appareil
5.2.4

Coupleur de bus 8DO-AUX et 8DO

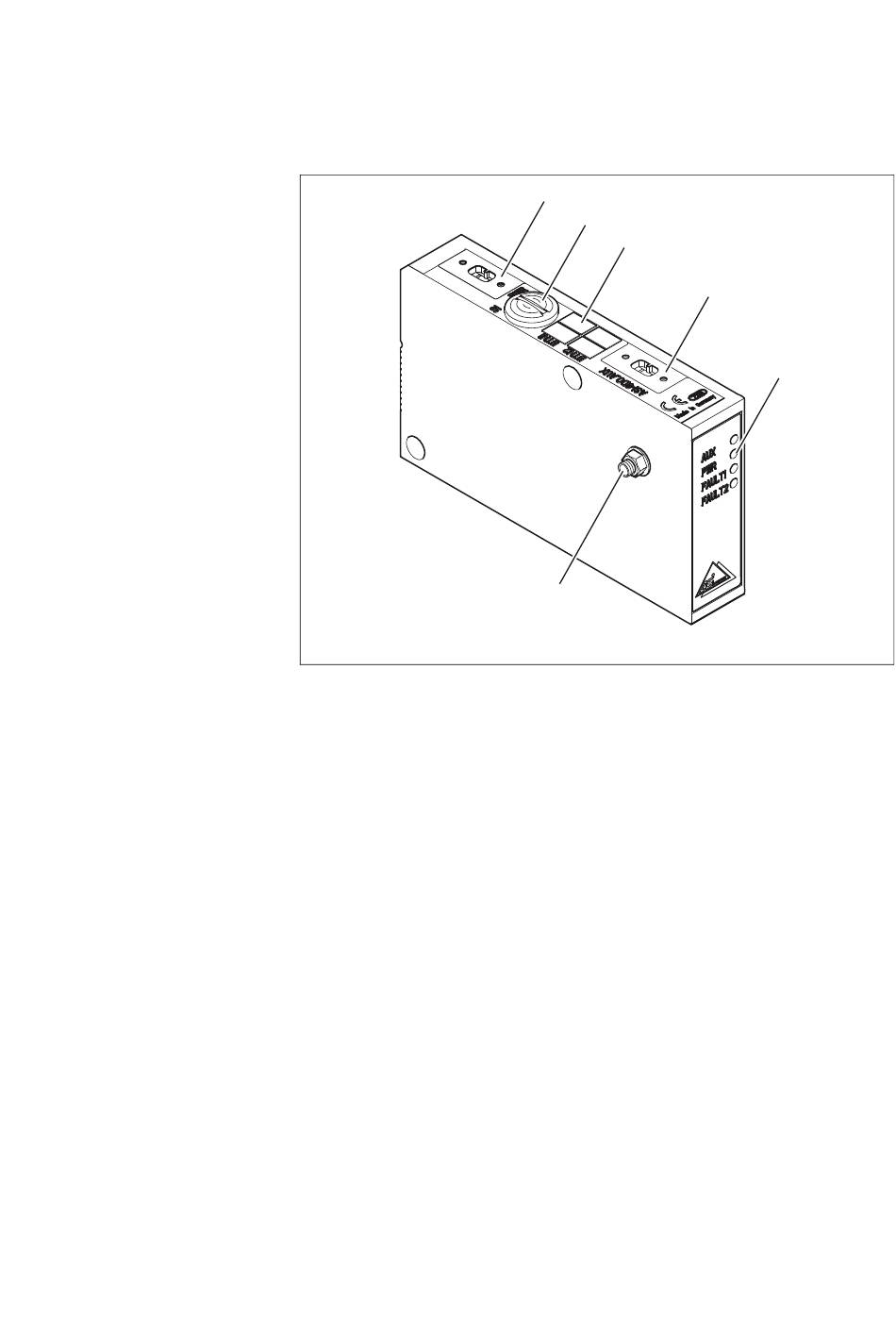

Fig. 4: Coupleur de bus, exemple 8DO-AUX
1 Raccordement PWR pour le bus AS-i afin de permettre la
commande et l'alimentation électrique du circuit logique et
des capteurs
2 Couvercle de protection PG
3 Case d'inscription BTN
4 Raccordement AUX pour l'alimentation des distributeurs
(version AUX)
5 Affichages LED pour notifications de diagnostic
6 Raccordement FE de mise à la terre
1
2
3
4
6
5
