5. Puesta en marcha

5.1 Notas generales

Advertencia
¡Deben conectarse correctamente las
tuberías de aspiración y descarga!
¡La tubería de purga debe conectarse
correctamente e insertarse en un tanque
adecuado!
Apriete los tornillos del cabezal dosificador
·
a 4 N m empleando una llave dinamomé-
Precaución
trica antes de la puesta en servicio y, de
nuevo, tras 2-5 horas de funcionamiento.
5.2 Comprobaciones antes de la puesta en
marcha
• Compruebe que la tensión nominal indicada en la
placa de características cumple con la normativa
local.
• Compruebe que las conexiones se han realizado
correctamente. Si fuera necesario, apriete las
conexiones.
• Compruebe que los tornillos del cabezal dosifica-
dor están apretados con el par de apriete indi-
cado (4 Nm). Si fuera necesario, apriete los torni-
llos del cabezal dosificador.
• Compruebe que todos los cables eléctricos y las
tomas están conectados correctamente.

5.3 Arranque y purgue la bomba

1. Conecte el suministro eléctrico
(véase 4.3 Conexión
2. Abra la válvula de purga media vuelta aproxima-
damente.
3. Modelo de control DDE-PR/P: Mantenga presio-
nada la tecla [100%] hasta que el líquido fluya
continuamente sin burbujas de la tubería de
purga.
4. Modelo de control DDE-B: Mueva el mando de
ajuste de la capacidad a 100 % y espere hasta
que el fluido fluya continuamente sin burbujas de
la tubería de purga. A continuación, ajuste el
mando de ajuste de la capacidad a 0 %.
5. Cierre la válvula de purga.
La bomba está purgada.
130
eléctrica).

6. Funcionamiento

6.1 Elementos de funcionamiento

Escala logarítmica
Mando de ajuste
de capacidad
3
4 5
2
6
1.5
1 10
8
0.8
0.6
0.5
0.4
0.3
0.2
0.15
0% 100%
Bloqueo mecánico

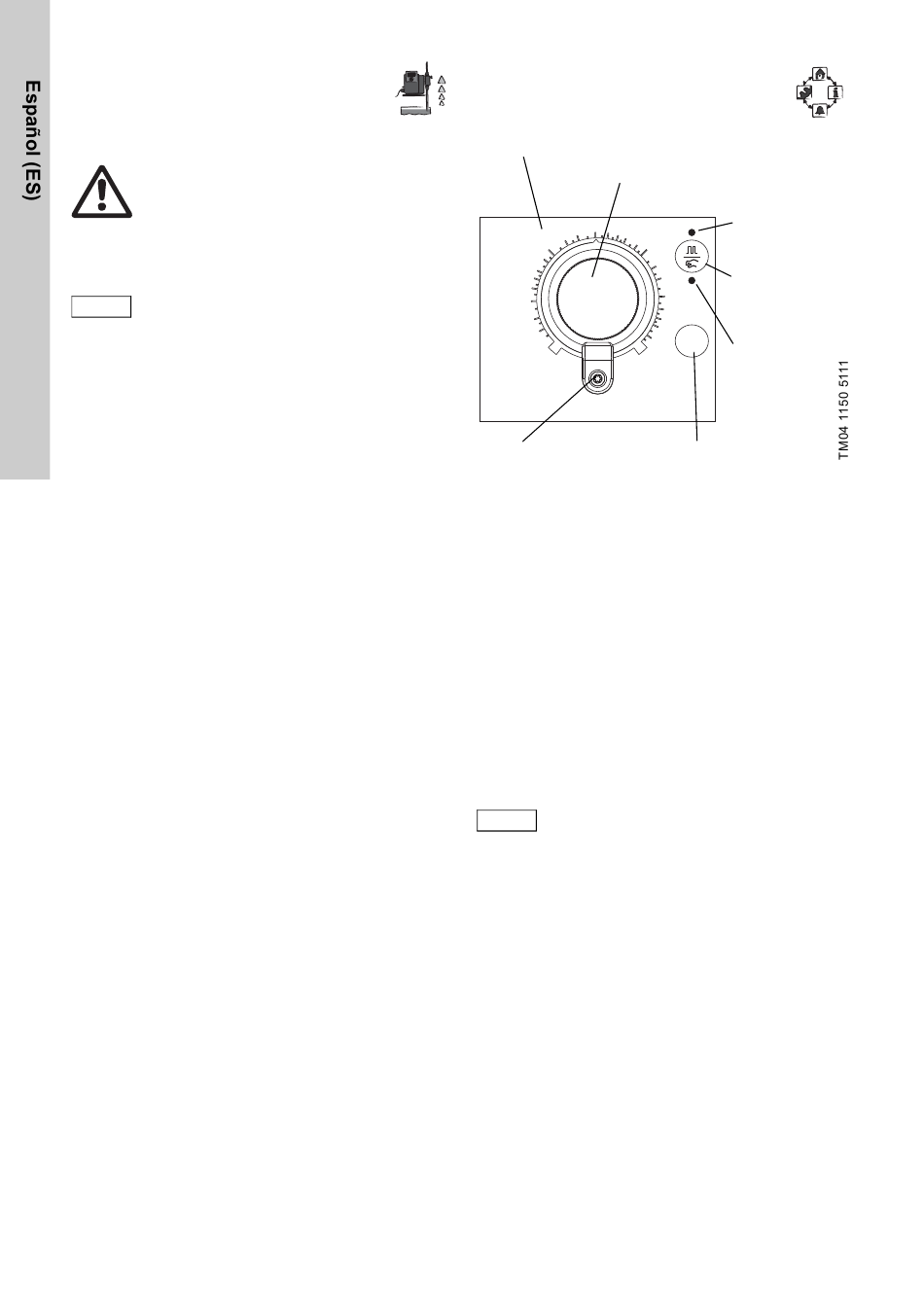

Fig. 9 Elementos de funcionamiento
* Se aplica al modelo de control DDE-PR/P.
Mando de ajuste de capacidad
El mando de ajuste de la capacidad se utiliza para
ajustar la capacidad en porcentaje del caudal
máximo dosificado de la bomba. Debido a incremen-
tos logarítmicos de los valores porcentuales, incluso
las capacidades más pequeñas deben ajustarse con
precisión.
Bloqueo mecánico
El bloqueo mecánico protege la capacidad dosifica-
dora ajustada contra la manipulación no autorizada.
Para bloquear, apriete el tornillo hasta que el mando
de ajuste no pueda girarse más.
Teclas y LED
El modelo de control DDE-B solo está
Nota
equipado con un LED de estado.
Si mantiene presionada la tecla [100%], la bomba
dosifica al 100% durante un tiempo. La tecla [100%]
puede utilizarse, por ejemplo, para purgar.
La tecla [Modo de funcionamiento] se utiliza para
cambiar entre los modos "Manual" e "Impulso"
(véase la sección 6.2.3 Cambio de modos de funcio-
namiento). Según el modo de funcionamiento selec-
cionado, se activa el respectivo LED de estado
("Impulso" = LED encima de la tecla; "Manual" =
LED debajo de la tecla).
LED de
estado
"Impulso"*
15
20 Tecla [Modo
de funciona-
30
40
miento]*
50
60
100%
80
LED de
estado
"Manual"
Tecla [100%]*
