M
ONTAGE
Der Wizard kann direkt an einer passenden Oberfläche oder mit einer Klemme,
die am Hängebügel befestigt wird, in einem Rig montiert werden. Der optionale
Bodenständer ermöglicht den stehenden Betrieb.
Warnung!
Verwenden Sie immer eine zweite Absturzsicherung. Sperren
Sie während der Montage den Bereich unterhalb des Geräts.
W A N D B E F E S T I G U N G
Montage des Wizard an einer Wand oder senkrechten Fläche:
1 Vergewissern Sie sich, dass die Oberfläche für das 10-fache Gewicht des Geräts
ausgelegt ist.

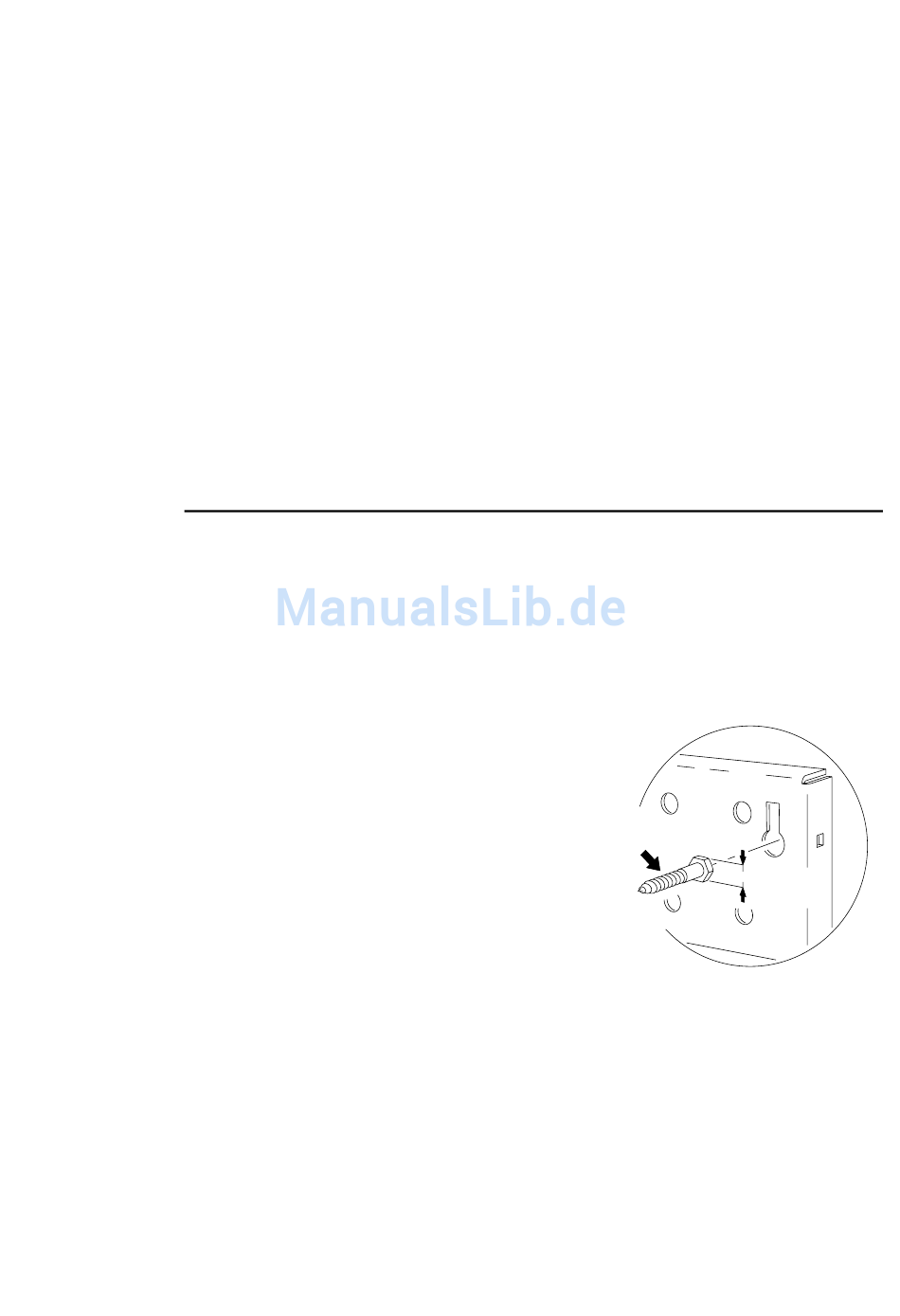

2 Schrauben Sie zwei Sechskantschrauben mit dem Durchmesser 8 mm im Abstand
von 155 mm (Mitte-Mitte) in die Wand.
3 Installieren Sie eine Augenschraube für die
Befestigung des Sicherungsseils..
4 Klappen Sie den Hängebügel ganz nach hinten
und ziehen Sie die Knebelschrauben fest. Wir
empfehlen, die Knebelschrauben durch zwei M8
Muttern zu ersetzen. Die Knebelschrauben
sollen flach am Gehäuse anliegen.
5 Hängen
Wandschrauben unter Verwendung der zwei
Langlöcher im Bügel auf.
6 Montieren Sie ein Sicherungsseil, das für das 10-fache Gewicht des Geräts
zugelassen ist. Führen Sie das Sicherungsseil durch die vorgesehene Öffnung am
Gerät und befestigen Sie es an der Augenschraube.
7 Vergewissern Sie sich, dass der Abstand zur beleuchteten Fläche mindestens 0,1
m entfernt ist. Der Abstand zu brennbarem Material muß mind. 0,3 m betragen. Um
die Lüftungsöffnungen muß ein Freiraum von mind. 0,1 m vorhanden sein.
Sie
das
Gerät
Montage
Ø8mm
an
den
zwei
3
m a x 1 3
m m /
½ "
9
