Montage des Wizard in einem Rig
1 Wenn Sie das Gerät mit Klemmen montieren, vergewissern Sie sich, dass die
Klemme (nicht im Lieferumfang) unbeschädigt und für das 10-fache Gewicht des
Geräts ausgelegt ist. Montieren Sie die Klemme mit einer M12-Schraube der
Festigkeit 8.8 (oder besser) und einer selbstsichernden Mutter oder wie vom
Klemmenhersteller vorgeschrieben, mittels der 13mm-Bohrung in der Mitte des
Hängebügels.
2 Wenn Sie das Gerät fest installieren, vergewissern Sie sich, dass die
Befestigungselemente (nicht im Lieferumfang) und die tragende Struktur für das 10-
fache Gewicht des Geräts ausgelegt sind. Zur Befestigung können die sechs
13mm-Bohrungen des Hängebügels verwendet werden. Achten Sie jedoch auf
gleichmäßige Gewichtsverteilung.
3 Vergewissern Sie sich, dass die tragende Struktur für mindestens das 10-fache
Gewicht aller installierten Geräte, Klemmen, Kabel, Hilfsmittel etc. ausgelegt ist.
4 Montieren Sie das Gerät von einer stabilen Plattform aus.

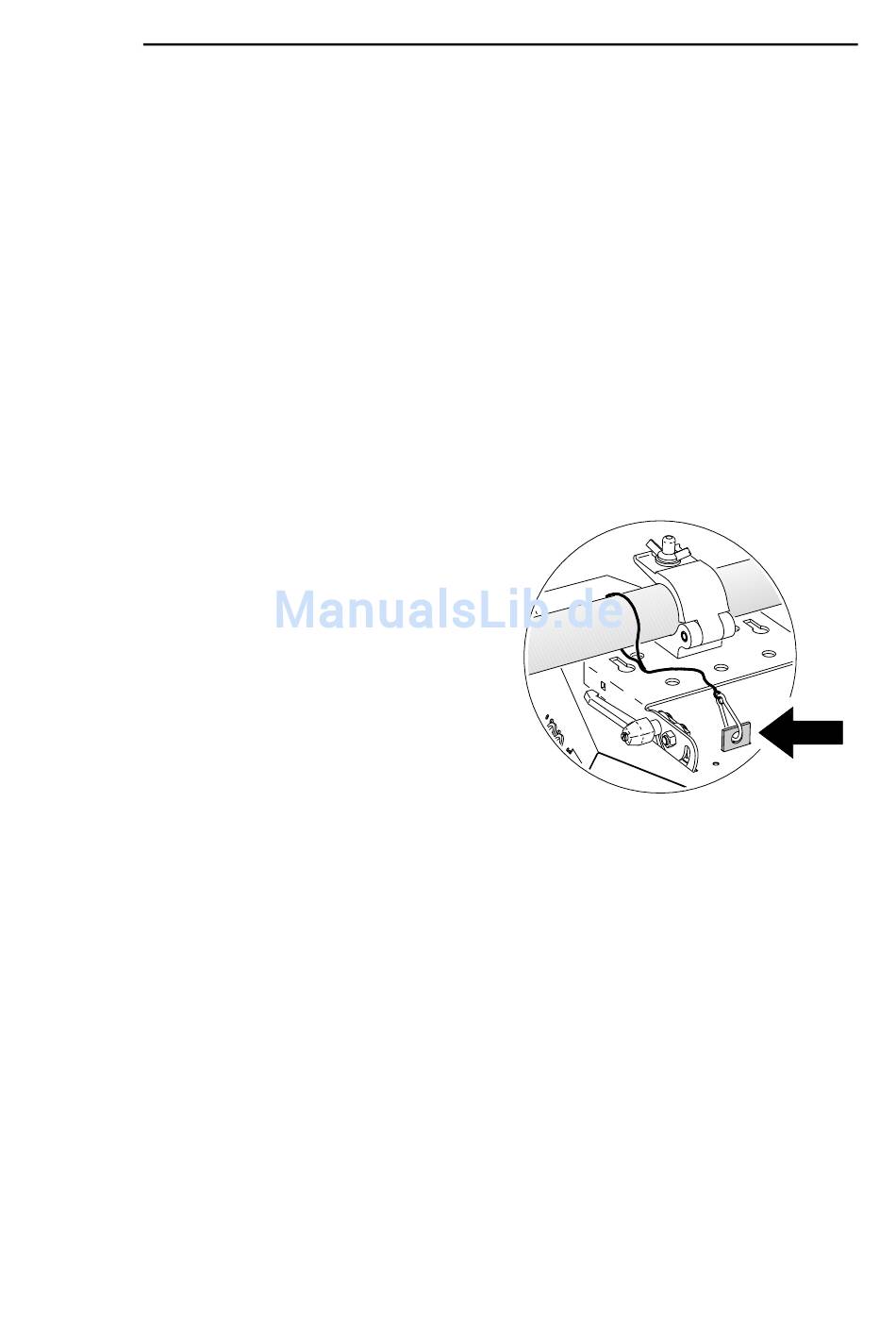

5 Verwenden Sie ein Fangseil, das für das
10-fache Gewicht des Geräts ausgelegt
ist durch/über die tragende Struktur und
die Lasche am Gerät geführt wird.
6 Lösen Sie die Knebelschrauben und
stellen Sie den gewünschten Winkel ein.
Ziehen Sie die Knebelschrauben wieder
fest. Wenn der Knebel anstößt, ziehen
Sie ihn heraus, stellen ihn ein und ziehen
die Schraube weiter fest.
7 Vergewissern Sie sich, dass der Abstand
zur beleuchteten Fläche mindestens 0,1 m und zu entzündlichem Material
mindestens 0,3 m beträgt. Vergewissern Sie sich, dass der Freiraum um die
Belüftungsöffnungen mindestens 0,1 m beträgt und sich kein leicht entflammbares
Material in der Nähe des Geräts befindet.
