S I C H E R U N G E N
Der Wizard ist mit trägen Sicherungen ausgerüstet, die kurzzeitige Überlastungen
tolerieren. Wenn die rote Netz-LED beim Anschliessen des Geräts nicht leuchtet,
könnte die Sicherung defekt sein. Wenn die Sicherung wiederholt auslöst, hat das
Gerät einen Fehler, der von einem qualifizierten Martin Service-Techniker
behoben werden muß.
Die Sicherung darf niemals überbrückt oder gegen eine Sicherung mit anderen
Werten ausgestauscht werden.
Auswechsel n der Hauptsicherung
1 Ziehen Sie den Netzanschluß aus der Netzbuchse des Geräts.
2 Öffnen Sie den in die Netzbuchse integrierten Sicherungshalter und entfernen Sie
die Sicherung.
3 Wechseln Sie die Sicherung gegen eine Sicherung des selben Typs aus. Der
Sicherungswert ist auf dem Seriennummernschild an der Rückseite des Geräts
angegeben.
E I N S T E L L E N D E S 6 - O D E R 8 - K A N A L
D M X M O D U S
Das Gerät ist ab Werk auf den 6-Kanal Modus eingestellt. Der 8-Kanal Modus
wird wie folgt eingestellt:
1 Trennen Sie das Gerät vom Netz..
2 Entfernen Sie die Abdeckung des
Gehäuses.

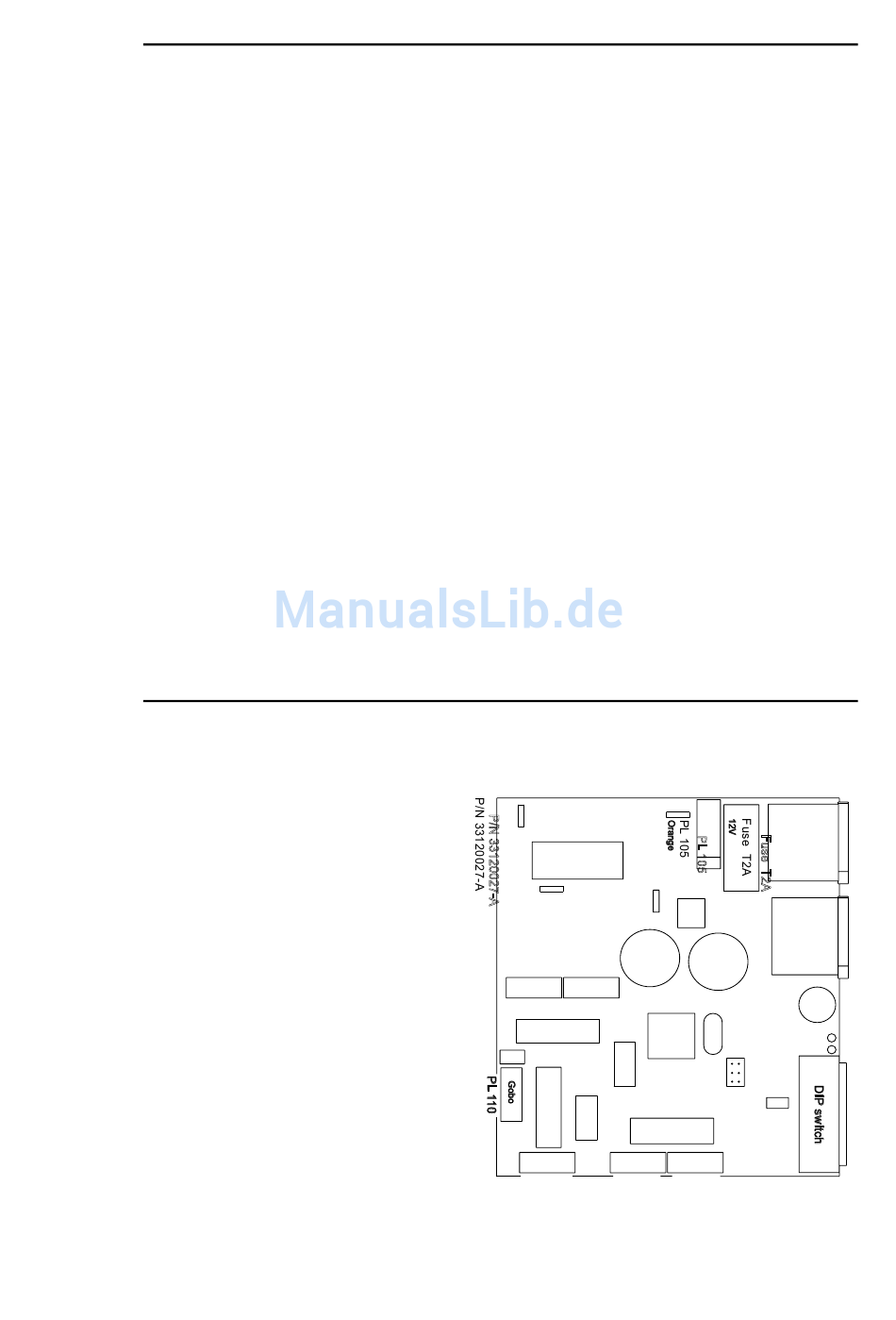

3 Suchen Sie den Jumper PL118 auf
der Hauptplatine. Er befindet sich in
der Näher des Dipschalters.
4 Setzen Sie den Jumper mit einer
Zange oder Pinzette auf beide
Jumperkontakte, um den 8-Kanal
Modus zu aktivieren. Im 6-Kanal
Modus sitzt der Jumper nur auf
e inem Kontakt oder wird ga nz
entfernt.
5 Montieren
Stromversorgung anschliessen.
26
Sie
die
Gehäuseabdeckung,
Wizard Bedienungsanleitung
