Justage des Leucht mitt el s
Der Wizard wurde im Werk justiert. Durch Fertigungstoleranzen der
Entladungslampen kann jedoch eine Feinjustage notwendig werden.
1 Trennen Sie das Gerät allpolig vom Netz.
2 Wenn Sie:
•
Eine Steuerung verwenden, schalten Sie den Wizard an wählen weißes Licht ohne
Effekte.
•
Keine Steuerung verwenden, schalten Sie die Dipschalter 3 und 10 EIN. Schalten
Sie alle anderen Schalter AUS. Schalten Sie den Wizard an. Nach dem Reset
erzeugt der Wizard weißes Licht ohne Effekte für die Justage.
3 Warten Sie, bis das Leuchtmittel seine volle Helligkeit erreicht hat.
4 Um die Anzahl der Strahlenbündel zu minimieren, sollten Sie den Lichtstrahl vor
der Spiegeltrommel mit einem kleinen Spiegel ablenken. Die Justage wird
vereinfacht, wenn Sie den Lichtstrahl auf eine weiße Oberfläche richten.

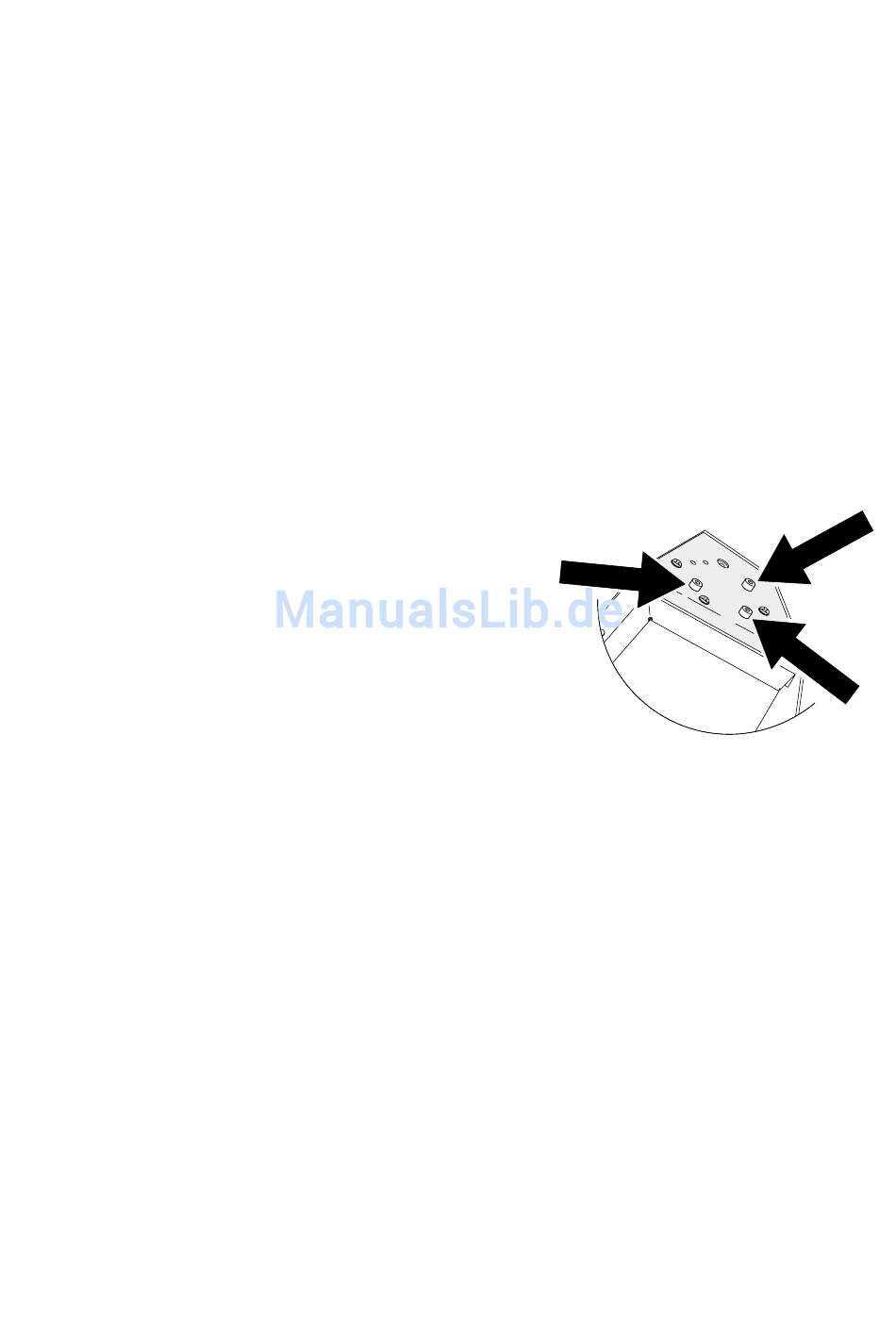

5 Justieren Sie das Leuchtmittel mit den
drei Justageschrauben. Wenn:
•
Helle Flecken, "hot spots", außerhalb
der Mitte des Lichtstrahls auftreten, sitzt
das Leuchtmittel nicht zentrisch im
Reflektor. Bringen Sie die helleren
Punkte der Abbildung in deren Zentrum,
indem Sie vorsichtig und in kleinen
Schritten die Justageschrauben
verstellen.
•
Die Abbildung in der Mitte heller als am Rand ist, ist das Leuchtmittel zu weit vorne
im Reflektor justiert. Drehen Sie alle drei Einstellschrauben jeweils eine
Viertelumdrehung im Uhrzeigersinn, bis die Abbildung hell und die Lichtverteilung
gleichmäßig ist.
•
Die Abbildung am Rand heller als in der Mitte ist, ist das Leuchtmittel zu weit hinten
im Reflektor justiert. Drehen Sie alle Einstellschrauben jeweils eine
Viertelumdrehung gegen den Uhrzeigersinn, bis die Abbildung hell und die
Lichtverteilung gleichmäßig ist.
