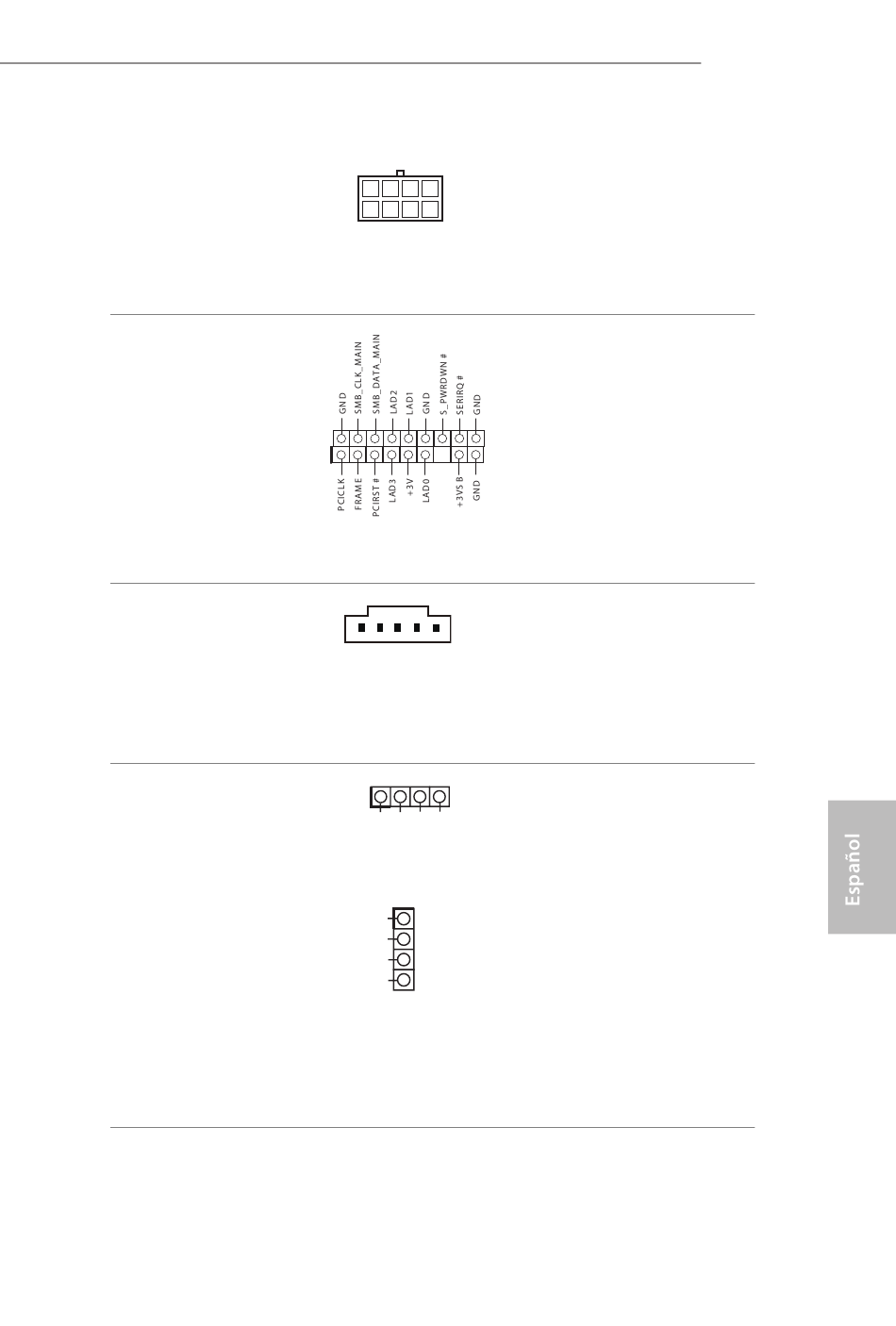

Conector de alimentación
ATX de 12V
(ATX12V1 de 8 pines)
(consulte la pág.1, Nº 3)
Cabezal TPM
(TPMS1 de 17 pines)
(consulte la pág.1, N.º 25)
Conector Thunderbolt
AIC
(TB1 de 5 pines)
(consulte la pág.1, Nº 26)
Cabezales de LED RGB
(RGB_LED1 de 4 contac-
tos)
(consulte la pág.1, Nº 27)
(RGB_LED2 de 4 contac-
tos)
(consulte la pág.1, Nº 8)
8 5
1
4
1
1
1
12V G R B
1
12V
G
R
B
Esta placa base contiene un
conector de alimentación ATX
de 12V y 8 pines. Para utilizar
una toma de alimentación ATX
de 4 pines, conéctela en los Pines
del 1 al 5.
Este conector es compatible con
el sistema Módulo de Plataforma
Segura (TPM, en inglés), que
puede almacenar de forma segura
claves, certificados digitales,
contraseñas y datos. Un sistema
TPM también ayuda a aumentar
la seguridad en la red, protege las
identidades digitales y garantiza
la integridad de la plataforma.
Enchufe una tarjeta
complementaria (AIC)
Thunderbolt™ a este conector
mediante el cable GPIO.
Estas dos bases de conexiones
RGB se utilizan para conectar
el alargador de LED RGB que
permite a los usuarios elegir entre
varios efectos de iluminación de
LED.
Precaución: Nunca instale
el cable de LED RGB con la
orientación incorrecta ya que,
de lo contrario, el cable puede
dañarse.
*Consulte la página 36 para
obtener más instrucciones sobre
estas dos bases de conexiones.
