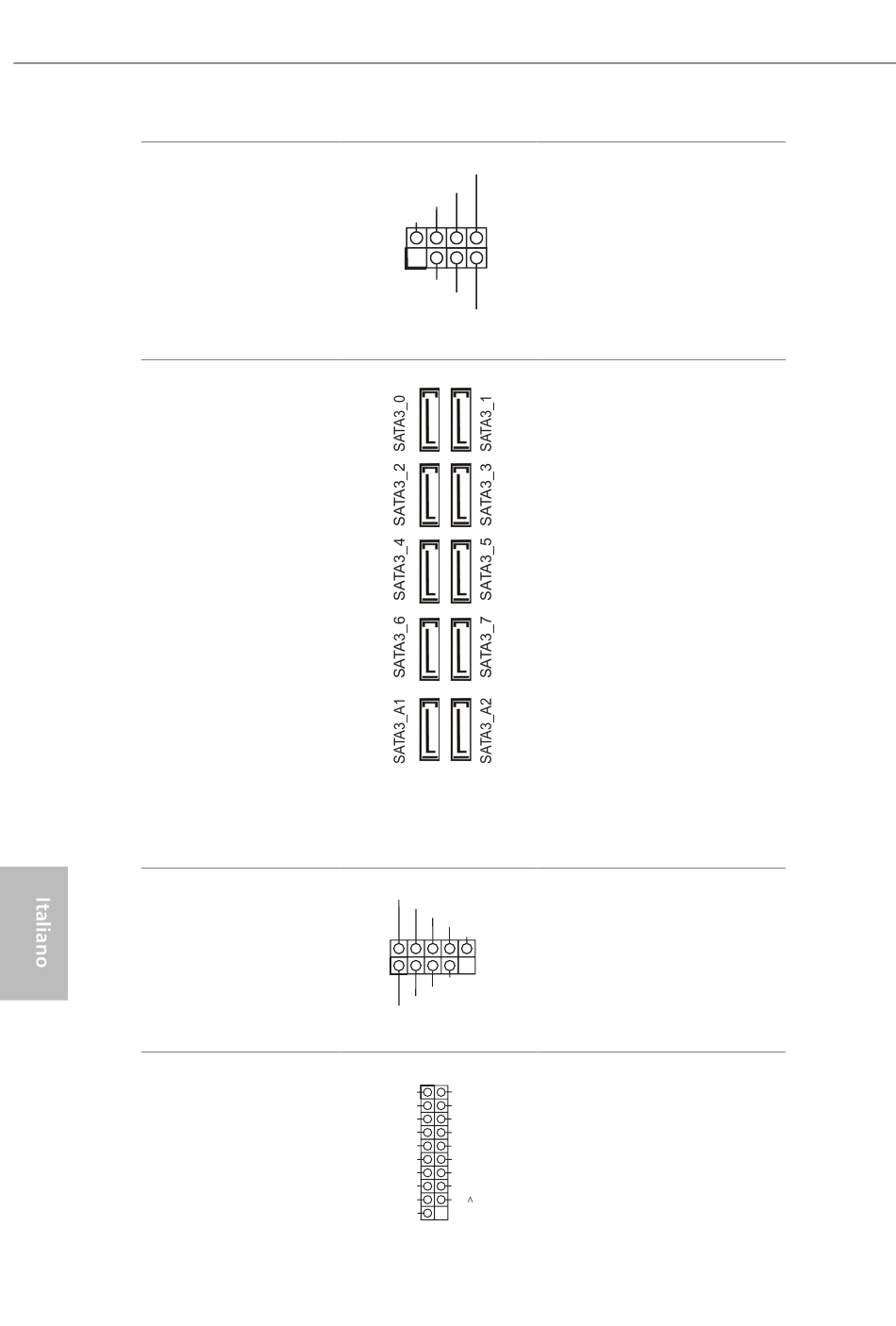

Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 7 pin)
(vedere pag. 1, n. 19)
Connettori Serial ATA3
(SATA3_0_1:
vedere pag. 1, n. 14)
(SATA3_2_3:
vedere pag. 1, n. 15)
(SATA3_4_5:
vedere pag.1, n. 16)
(SATA3_6_7:
vedere pag.1, n. 17)
(SATA3_A1_A2:
vedere pag.1, n. 18)
Header USB 2.0
(USB1_2 a 9 pin)
(vedere pag. 1, n. 24)
(USB3_4 a 9 pin)
(vedere pag. 1, n. 23)
Header USB 3.0
(USB3_5_6 a 19 pin)
(vedere pag. 1, n. 13)
74
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy
IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
GND
IntA_PB_SSTX-
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX- bus
V Vbus
Collegare i LED alimentazione
e l'altoparlante a questo
connettore.
Questi dieci connettori SATA3
supportano cavi dati SATA
per dispositivi di archiviazione
interna, con una velocità di
trasferimento dati fino a 6,0 Gb/s.
* Per ridurre al minimo il tempo
d'avvio, usare le porte SATA
Intel® X299 (SATA3_0~7) per i
dispositivi di'avvio.
* Se M2_1 è occupato da un
dispositivo M.2 di tipo SATA,
SATA3_1 sarà disabilitato.
* Se M2_2 è occupato da un
dispositivo M.2 di tipo SATA,
SATA3_0 sarà disabilitato.
* Se M2_3 è occupato da un
dispositivo M.2 di tipo SATA,
SATA3_7 sarà disabilitato.
Ci sono due connettori
su questa scheda madre.
Ciascun header USB 2.0
può supportare due porte.
Ci sono due connettori
su questa scheda madre.
Ciascun header USB 3.0
può supportare due porte.
