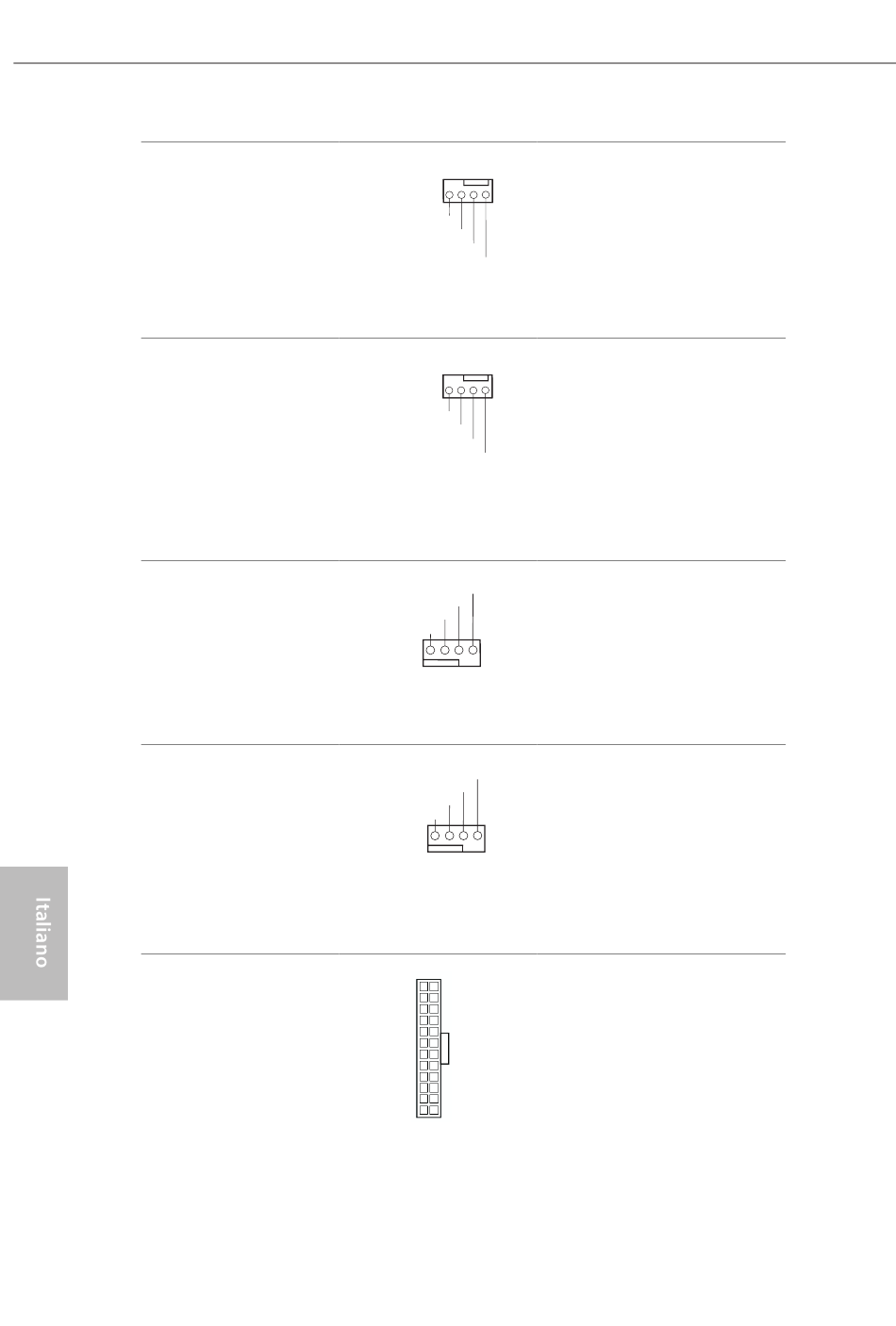

Connettori ventola telaio
(CHA_FAN1 a 4 pin)
(vedere pag. 1, n. 20)
(CHA_FAN2 a 4 pin)
(vedere pag. 1, n. 30)
Connettore ventola
telaio optional / pompa
dell'acqua
(4 pin CHA_FAN3/W_
PUMP)
(vedere pag. 1, n. 22)
Connettore ventola CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 7)
Connettore ventola
CPU optional / pompa
dell'acqua
(4 pin CPU_OPT/W_
PUMP)
(vedere pag. 1, n. 4)
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 9)
76
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
12 24
1 13
Collegare i cavi della
ventola ai connettori della
ventola e far corrispondere
il filo nero al pin di terra.
Questa scheda madre fornisce
due connettori ventola telaio
con raffreddamento ad acqua a
4 pin. Se si decide di collegare
una ventola telaio con
raffreddamento ad acqua a 3
pin, collegarla al pin 1-3.
Questa scheda madre è dotata
di un connettore per la ventola
della CPU (Ventola silenziosa)
a 4 pin. Se si decide di collegare
una ventola della CPU a 3 pin,
collegarla al pin 1-3.
Questa scheda madre è dotata
di un connettore per la ventola
della CPU con raffreddamento
ad acqua a 4 pin. Se si decide di
collegare una ventola della CPU
con raffreddamento ad acqua a
3 pin, collegarla al pin 1-3.
Questa scheda madre è dotata
di un connettore di alimen-
tazione ATX a 24 pin.
Per utilizzare un'alimentazi-
one ATX a 20 pin, collegarla
lungo il pin 1 e il pin 13.
